12. Tapered roller bearing inner race

z

Pulling off. See Pulling off tapered roller bearing inner race .

z

Pressing on Pressing on tapered roller bearing inner race .

13. Tapered roller bearing outer race

z

Pulling out. See Pulling tapered roller bearing outer race out of clutch housing .

z

Pressing in. See Pressing tapered roller bearing outer race into clutch housing .

14. Shim

z

Always 0.65 mm thick

15. Oil seal

z

For right-hand flanged shaft

z

Left and right-hand diameters differ.

z

Replacing with transmission installed. See OIL SEALS FOR FLANGED SHAFTS,
REPLACING
 .

16. Counter-sunk head bolt, 25 N.m

z

Bolt into threaded piece (item - 26 -)

17. Left-hand flange shaft

z

Do not interchange, left and right-hand flange shafts differ

18. Spring for flanged shaft

z

Installed behind flanged shafts

19. Thrust washer

z

Installation position: shoulder toward spring, tongue to tapered ring

20. Tapered ring

z

With grooves to secure thrust washer

z

Installation position: Taper toward differential housing

21. Securing clip

z

Ensures that taper ring, thrust washer and spring are held in position when flange shaft is removed

22. Large differential bevel gear

z

Installing. See Installing differential bevel gears .

23. Differential bevel gear shaft

z

Knock out with drift

z

Installing. See Installing differential bevel gears .

24. Spring pin

z

For securing differential bevel gear shaft

z

Removing and installing. See Removing and installing differential bevel gear shaft spring pin .

25. Small differential bevel gear

z

Installing. See Installing differential bevel gears .

26. Threaded piece



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



z

Installing. See Installing differential bevel gears .

27. One-piece thrust washer

z

Coat with transmission oil when installing

28. Left-hand flanged shaft

z

Do not interchange, left and right-hand flange shafts differ

29. Oil seal

z

For left-hand flanged shaft

z

Left and right-hand diameters differ.

z

Replacing with transmission installed. See OIL SEALS FOR FLANGED SHAFTS,
REPLACING
 .



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

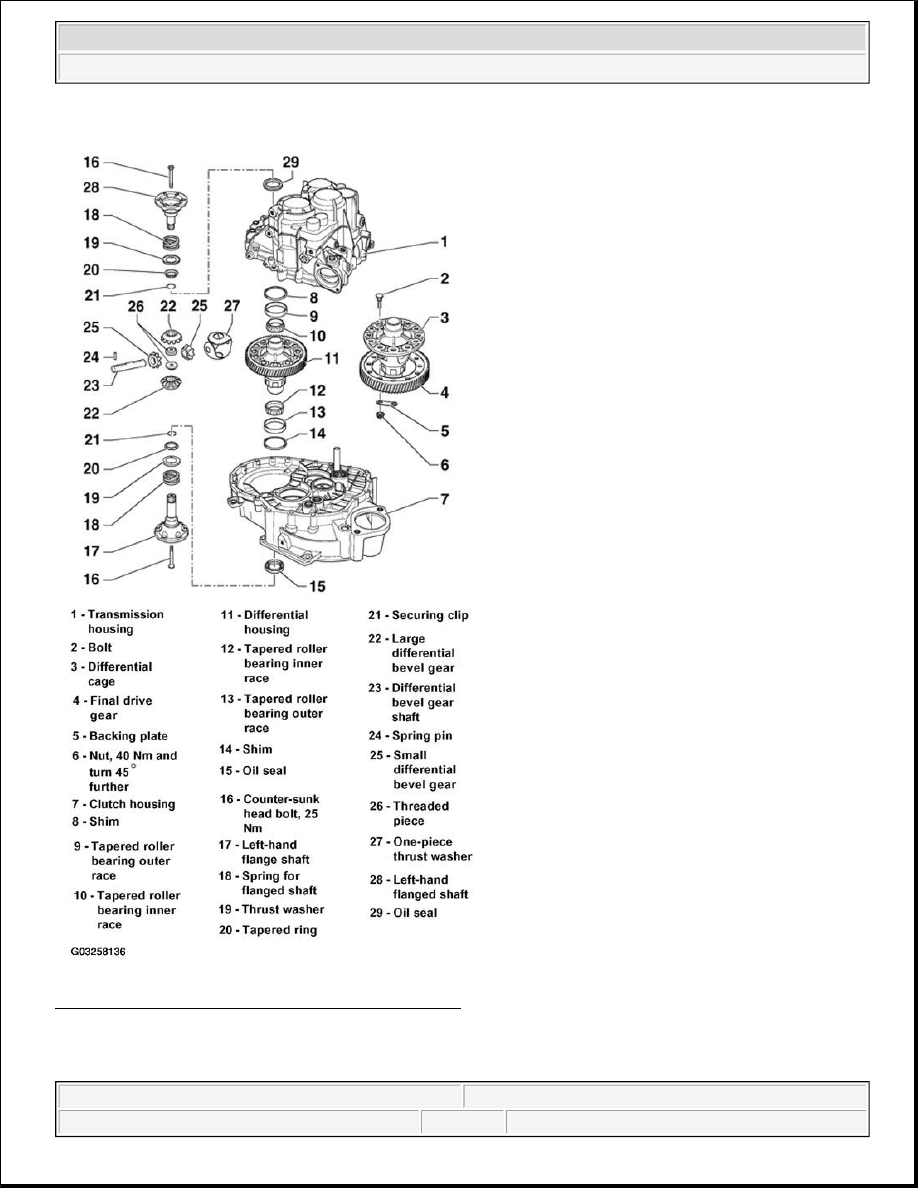

Fig. 167: Disassembling And Assembling Differential
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pulling tapered roller bearing outer race out of clutch housing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

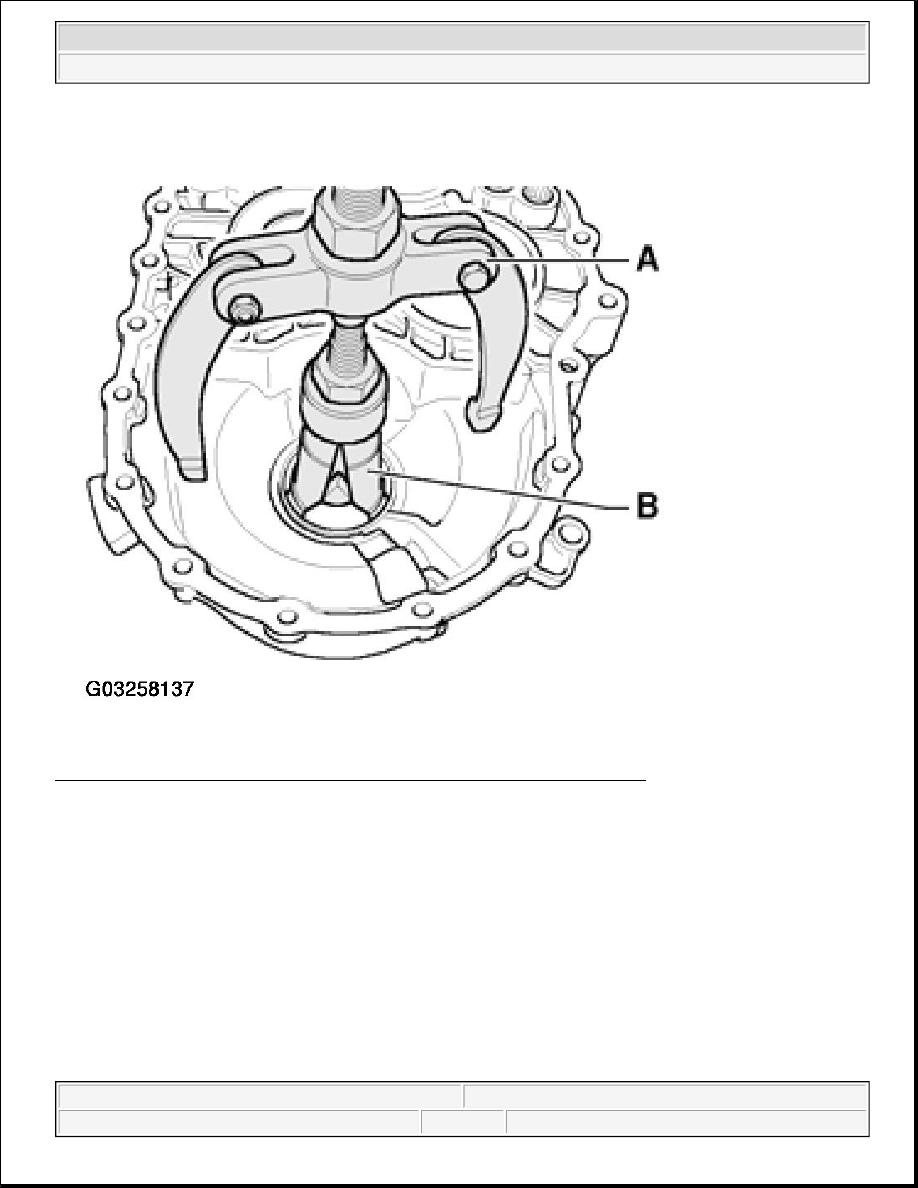

Fig. 168: Pulling Tapered Roller Bearing Outer Race Out Of Clutch Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

A. Counter support, e.g. Kukko 22/2

B. Internal puller 46 to 58 mm, e.g. Kukko 21/7

Pressing tapered roller bearing outer race into clutch housing

NOTE:

After pressing out, check washer for damage and replace if necessary.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
