Volkswagen New Beetle. Manual - part 2427

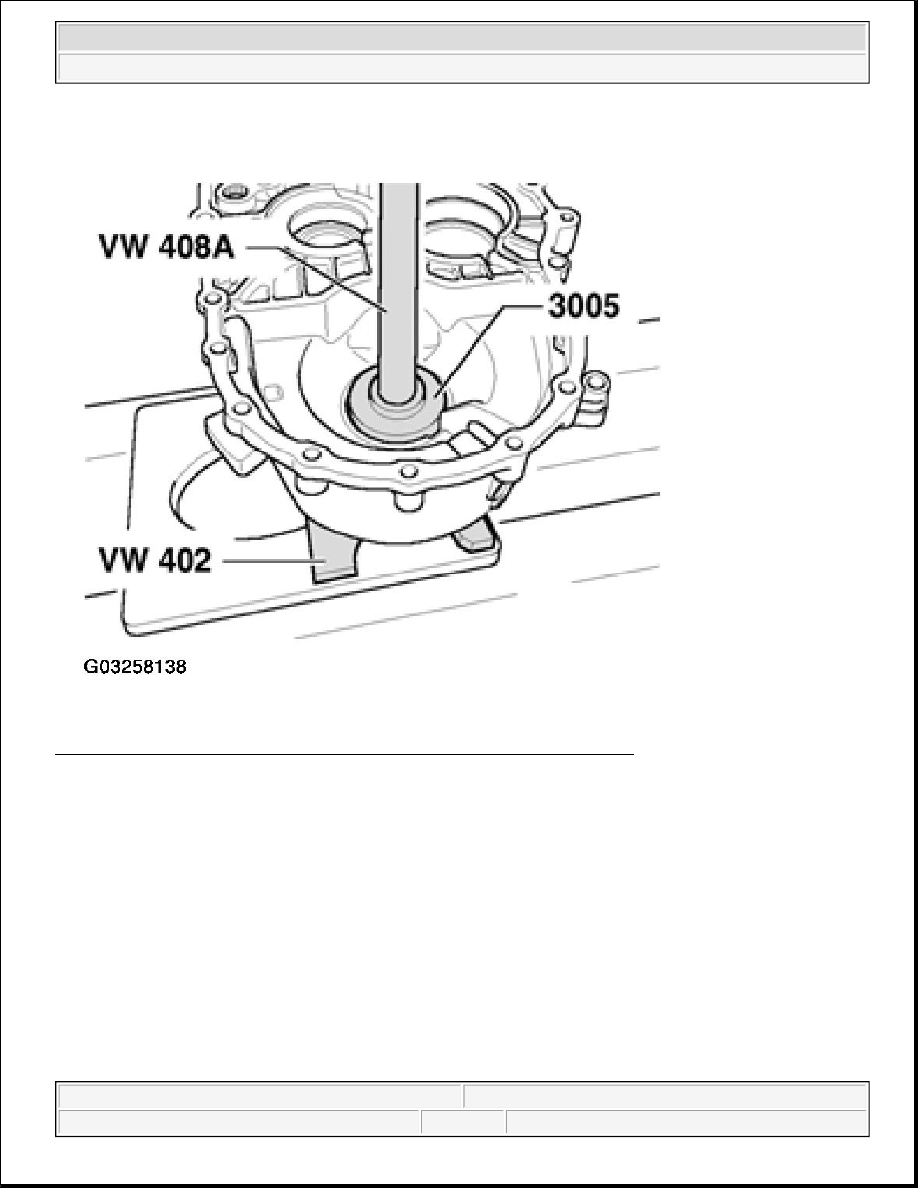

Fig. 169: Pressing Tapered Roller Bearing Outer Race Into Clutch Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

First insert washer.

Pulling off tapered roller bearing inner race



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

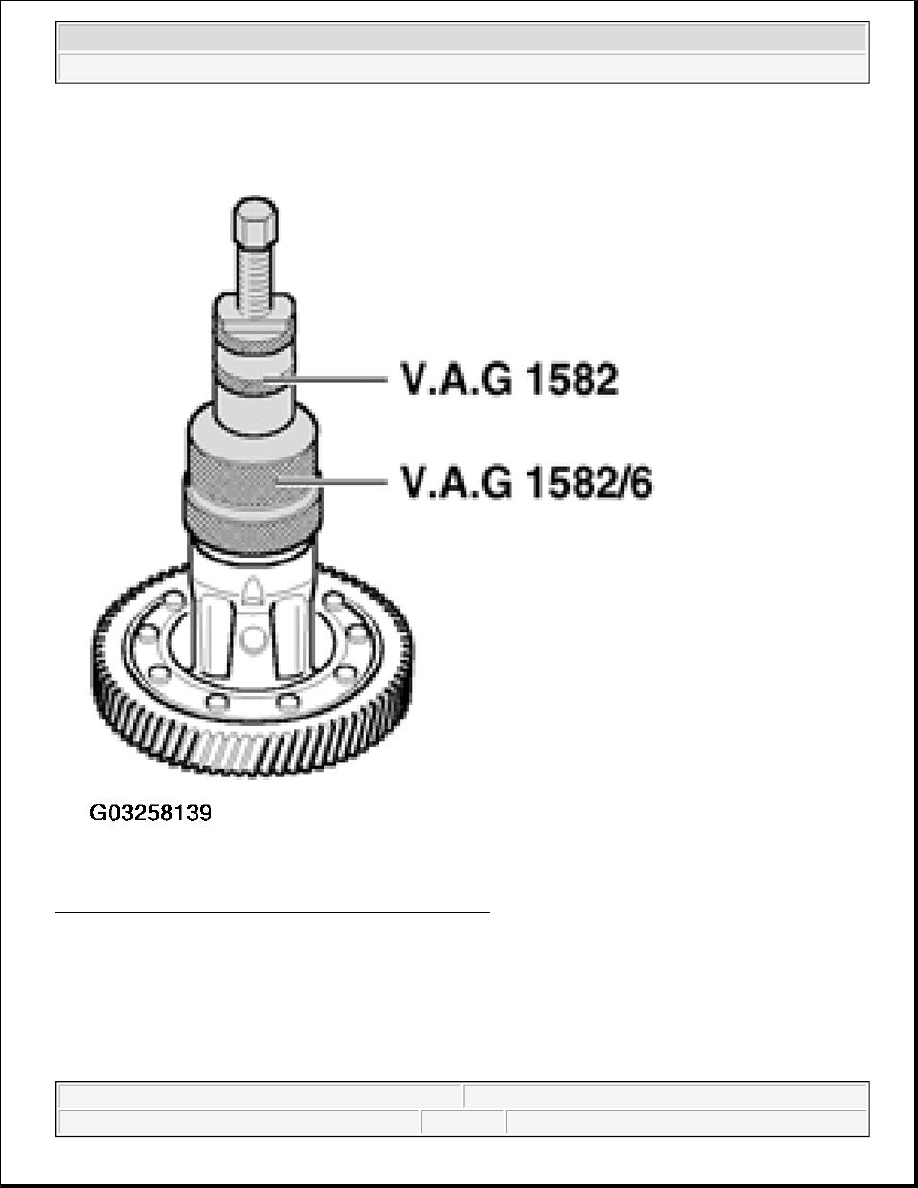

Fig. 170: Pulling Off Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Before mounting extractor position press piece 40-105 on differential housing.

Pressing on tapered roller bearing inner race

NOTE:

Both tapered roller bearing inner races are pulled off the differential housing in
the same way.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

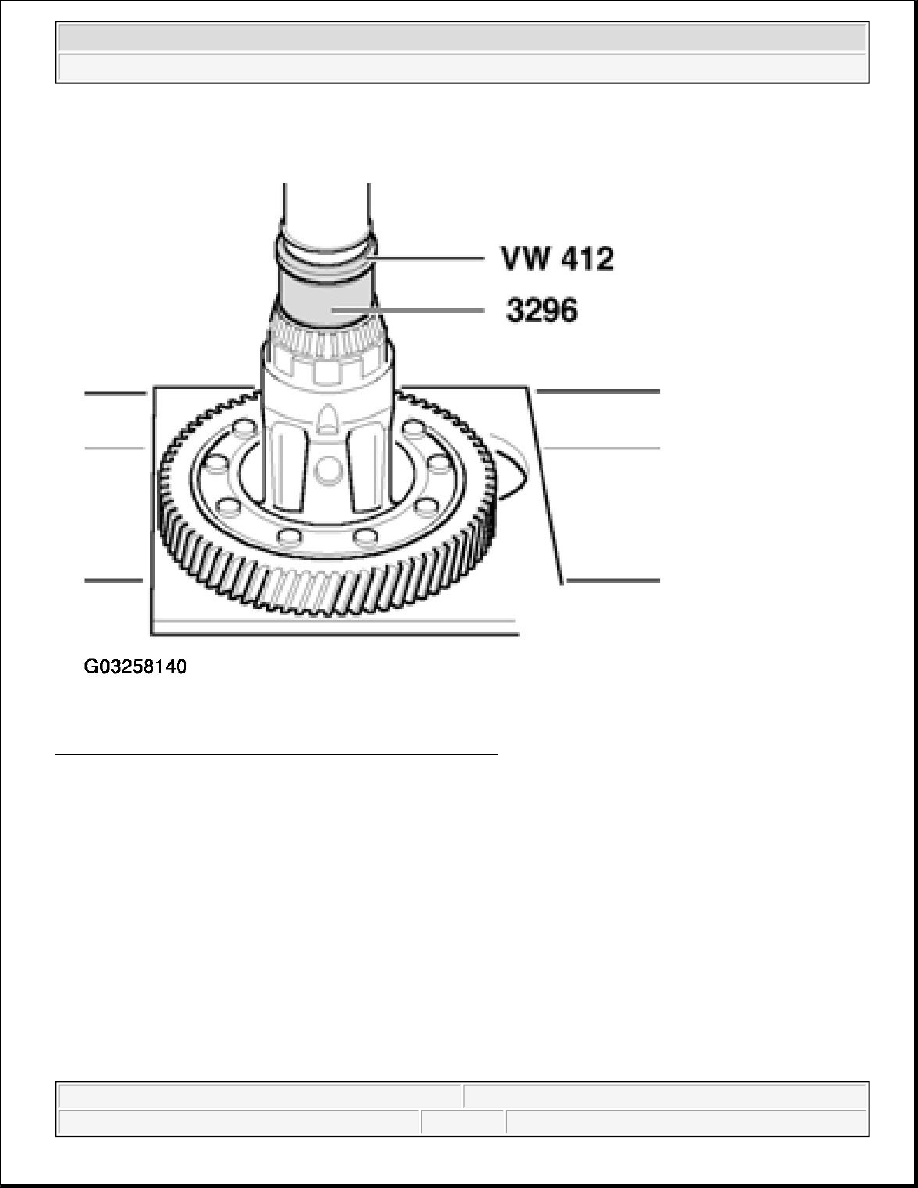

Fig. 171: Pressing On Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pulling tapered roller bearing outer race out of transmission housing

NOTE:

The tapered roller bearing inner races for transmission housing and clutch
housing are pressed on with the same press tools.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

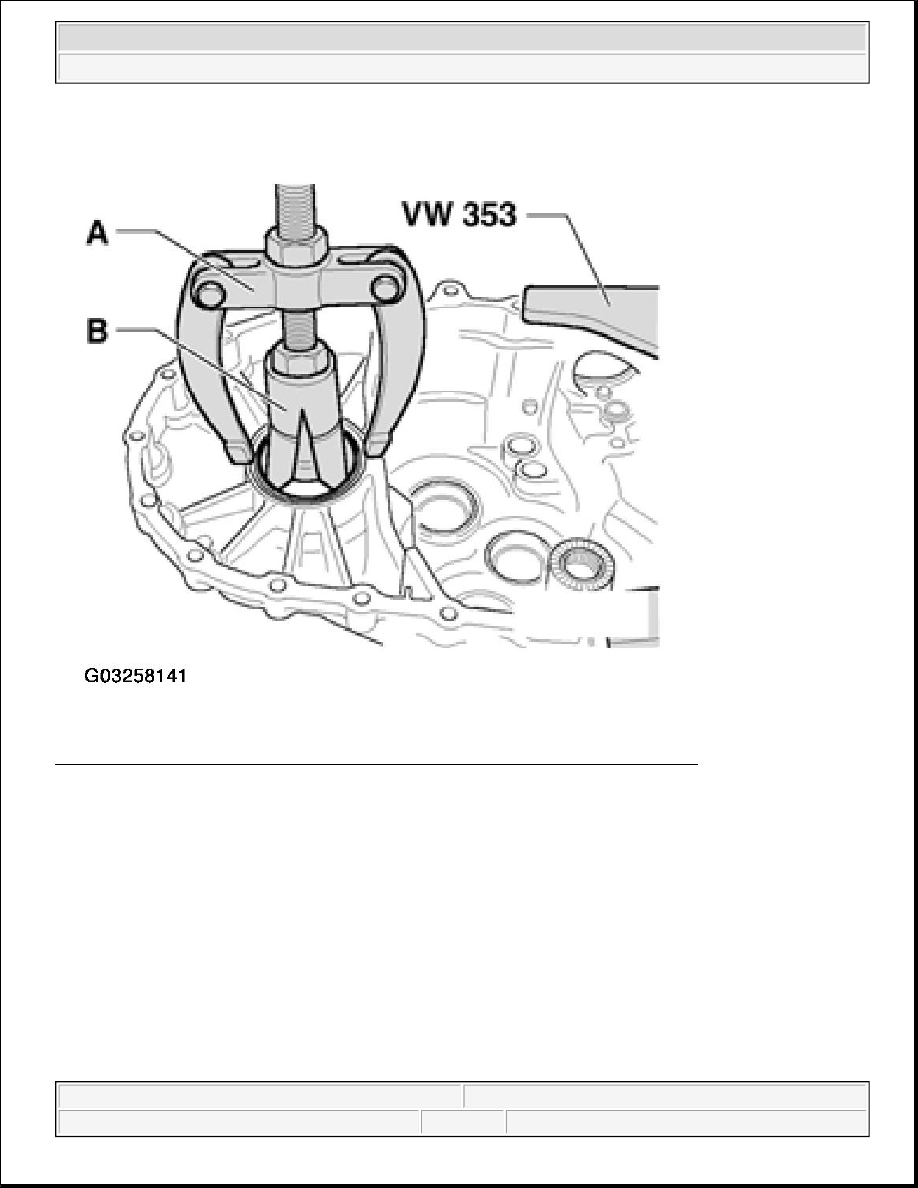

Fig. 172: Pulling Tapered Roller Bearing Outer Race Out Of Transmission Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

A. Counter support, e.g. Kukko 22/2

B. Internal puller 46 to 58 mm, e.g. Kukko 21/7

Pressing tapered roller bearing outer race into transmission housing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
