Volkswagen New Beetle. Manual - part 2425

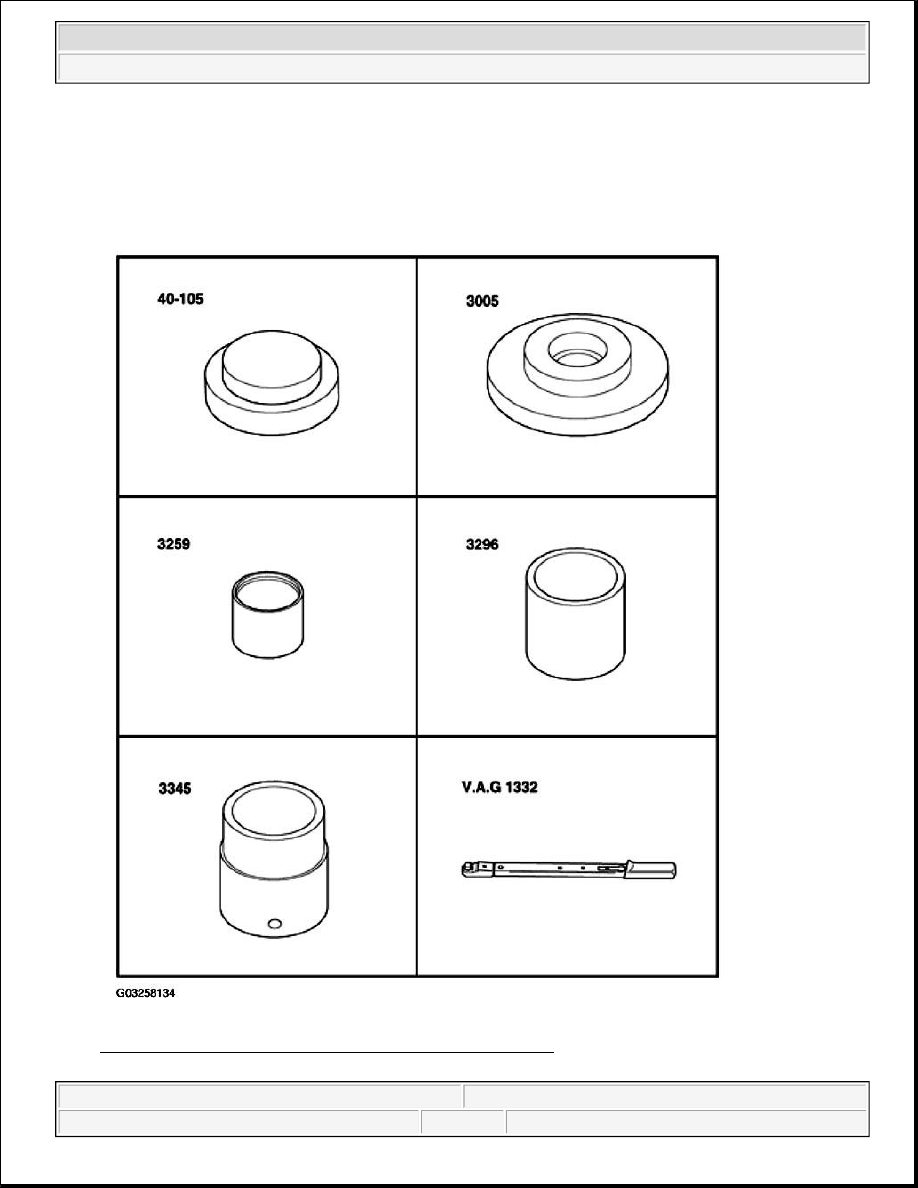

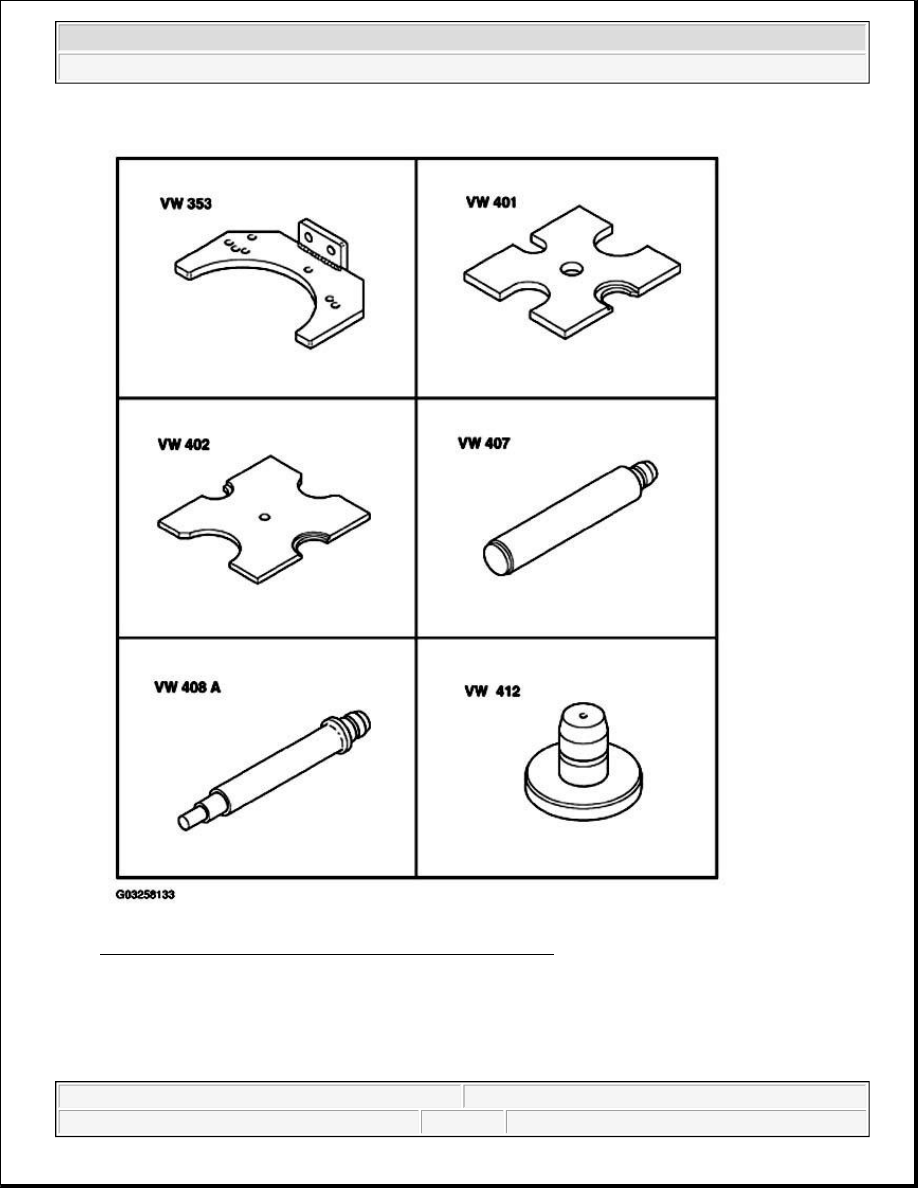

Fig. 164: Identifying Special Tools And Equipment (1 Of 3)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

40-105 Thrust plate

z

3005 Press disk

z

3259 Tube



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



z

3296 Tube

z

3345 Tube

z

V.A.G 1332 Torque wrench or equivalent

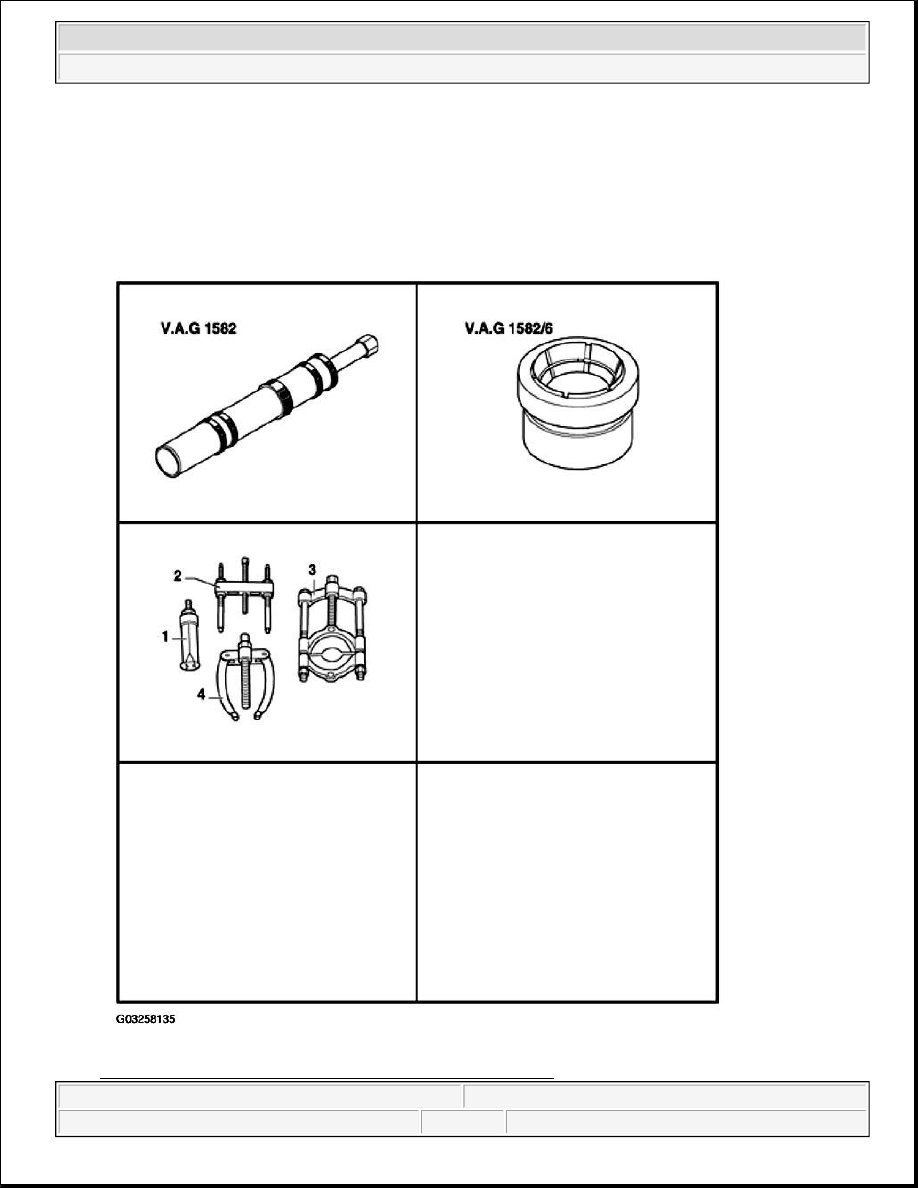

Fig. 165: Identifying Special Tools And Equipment (2 Of 3)
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



z

V.A.G 1582 Tapered roller bearing puller

z

V.A.G 1582/6 Grip

z

1 -Kukko 21/7 Internal puller

z

4 - Kukko 22/2 Counter support

Fig. 166: Identifying Special Tools And Equipment (3 Of 3)



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



Courtesy of VOLKSWAGEN OF AMERICA, INC.

1. Transmission housing

2. Bolt

3. Differential cage

z

Bolt to final drive gear

4. Final drive gear

z

Rivited in production

z

Pressing off. See Pressing off final drive gear

z

Installation position: machined side faces toward bolting surface of differential housing

z

Heat to 100° C before installing

z

Fit to differential housing. See HEATING FINAL DRIVE GEAR TO APPROX. 100° C and
installing
 .

z

Bolted. See Bolting final drive gear -A- and differential housing -B- together .

5. Backing plate

6. Nut, 40 N.m and turn 45 further

7. Clutch housing

8. Shim

z

For differential

z

Determining thickness. See DIFFERENTIAL, ADJUSTING

9. Tapered roller bearing outer race

z

Pulling out. See Pulling tapered roller bearing outer race out of transmission housing .

z

Pressing in. See Pressing tapered roller bearing outer race into transmission housing .

10. Tapered roller bearing inner race

z

Pulling off. See Pulling off tapered roller bearing inner race .

z

Pressing on Pressing on tapered roller bearing inner race .

11. Differential housing

z

With riveted final drive gear

z

When replacing final drive gear drill out rivet heads. See Drilling out rivet heads

z

Attaching final drive gear with bolts. See Bolting final drive gear -A- and differential housing -
B- together
 .

NOTE:

z

Heat tapered roller bearing inner race to 100°C before installing.

z

Always replace both tapered roller bearings together as a set.

z

If tapered roller bearings, differential housing, transmission housing or
clutch housing are replaced, adjust differential. See DIFFERENTIAL,
ADJUSTING

NOTE:

The following list refers to items in Fig. 167 .



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
