Volkswagen New Beetle. Manual - part 2423

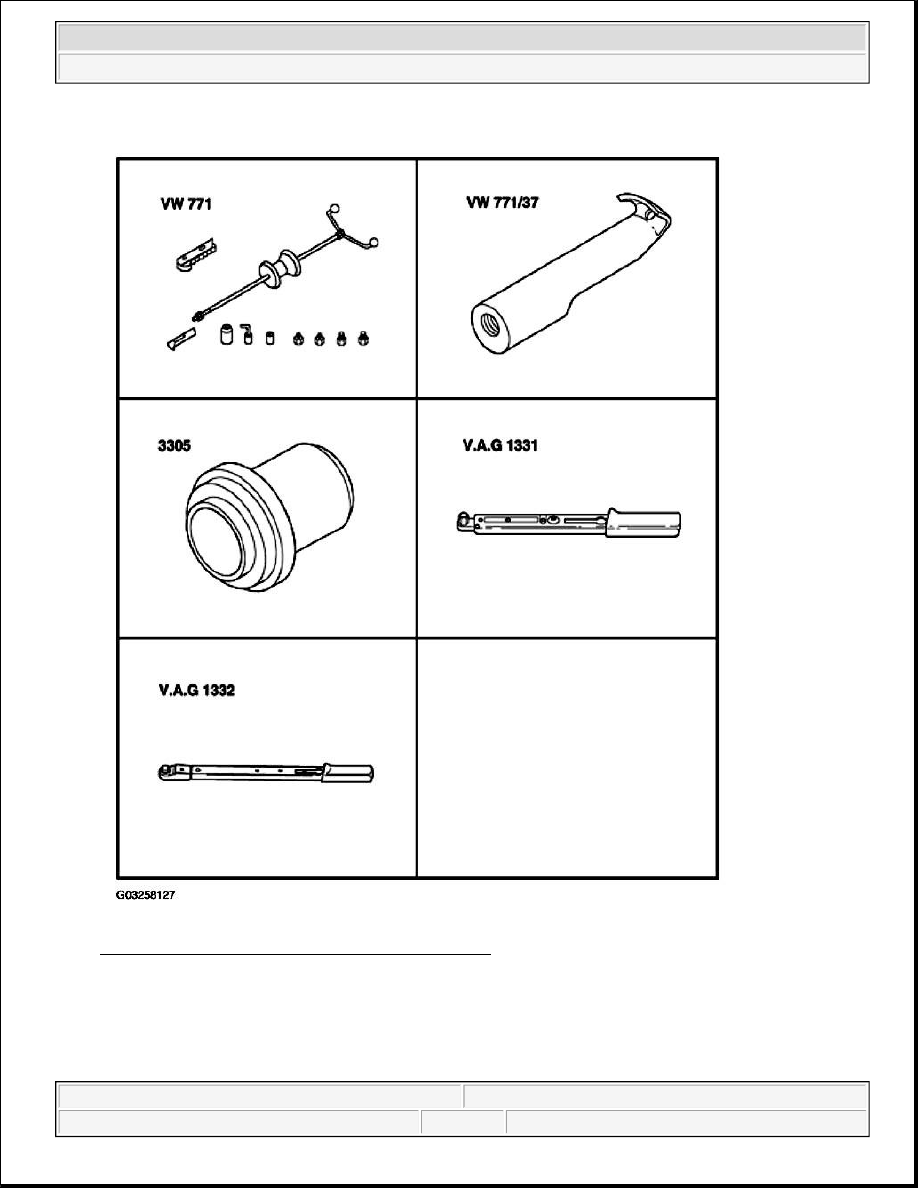

Fig. 158: Identifying Special Tools And Equipment
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Removing

z

Remove wheel.

z

If fitted, remove center and left part of insulation tray below engine/transmission.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



z

Turn steering to left lock.

z

Disconnect drive shaft from flanged shaft.

z

Mark installation position of bolts -1-.

z

Remove bolts -1-.

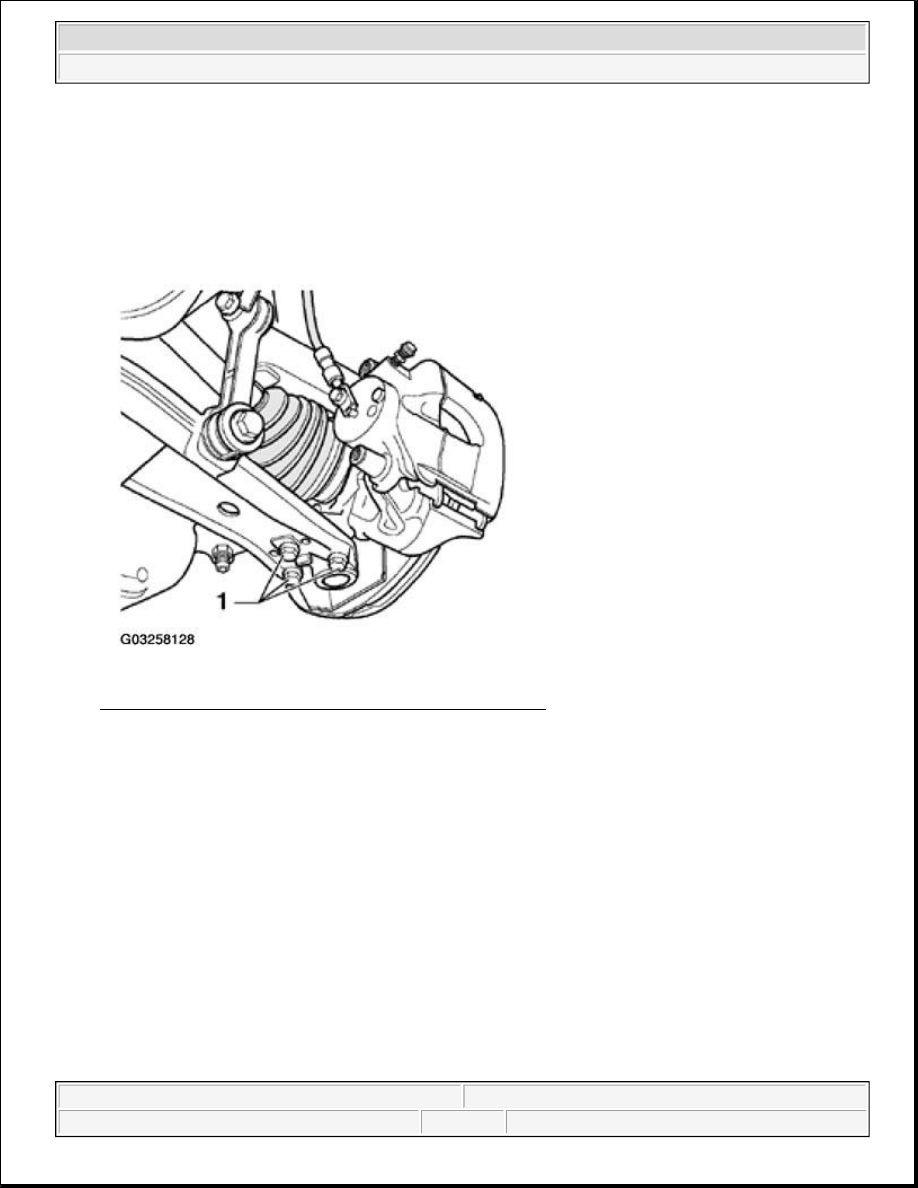

Fig. 159: Marking Installation Position Of Ball Joint Bolts
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Tie-up drive shaft as high as possible. Do not damage paint on drive shaft.

z

Remove flanged shaft securing bolts by screwing two bolts into flange and counterhold flanged shaft
using a lever.

z

Place container under transmission.

z

Remove flanged shaft with spring.

z

Pull flanged shaft oil seal out using VW 771 and VW 771/37.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

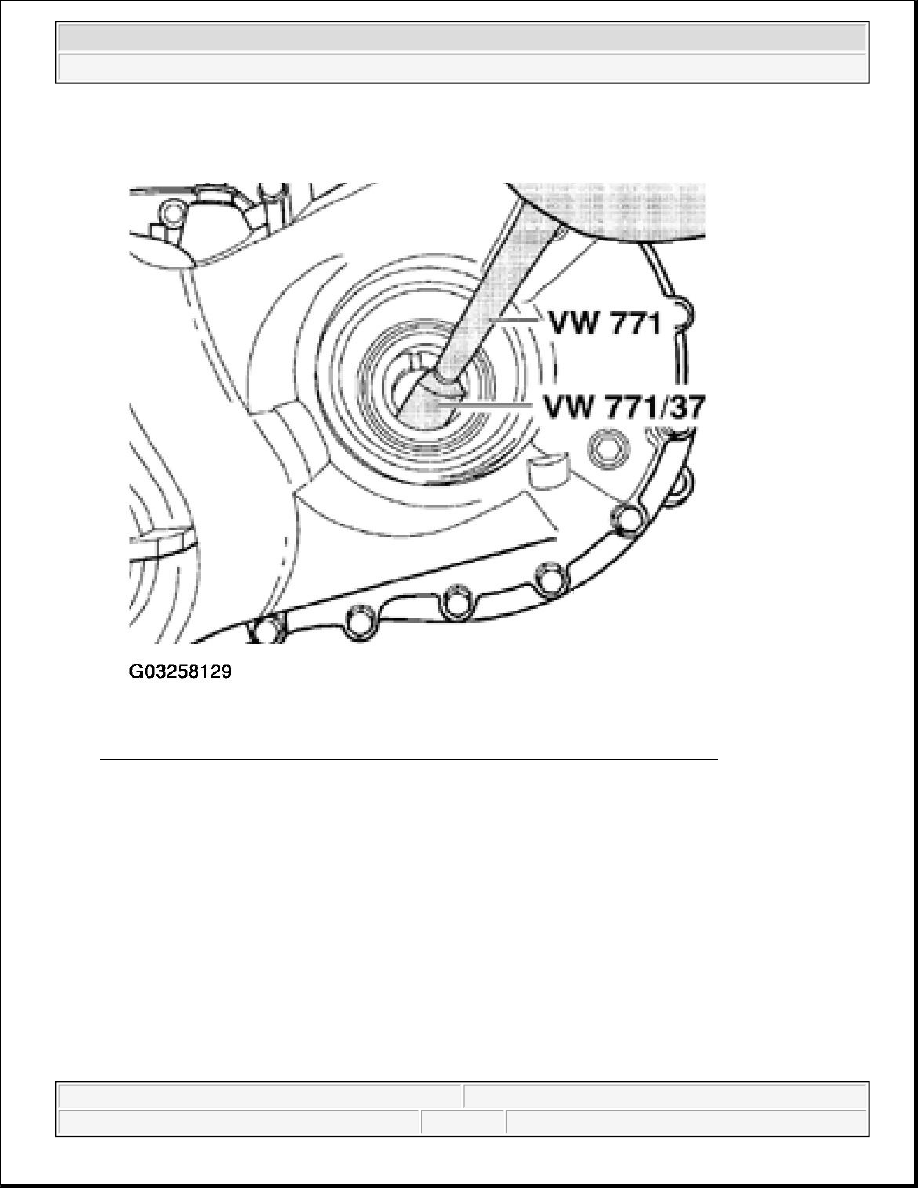

Fig. 160: Pulling Left Flanged Shaft Oil Seal Out Using VW 771 And VW 771/37
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Installing

z

Drive new seal in onto stop, do not tilt seal when doing this.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

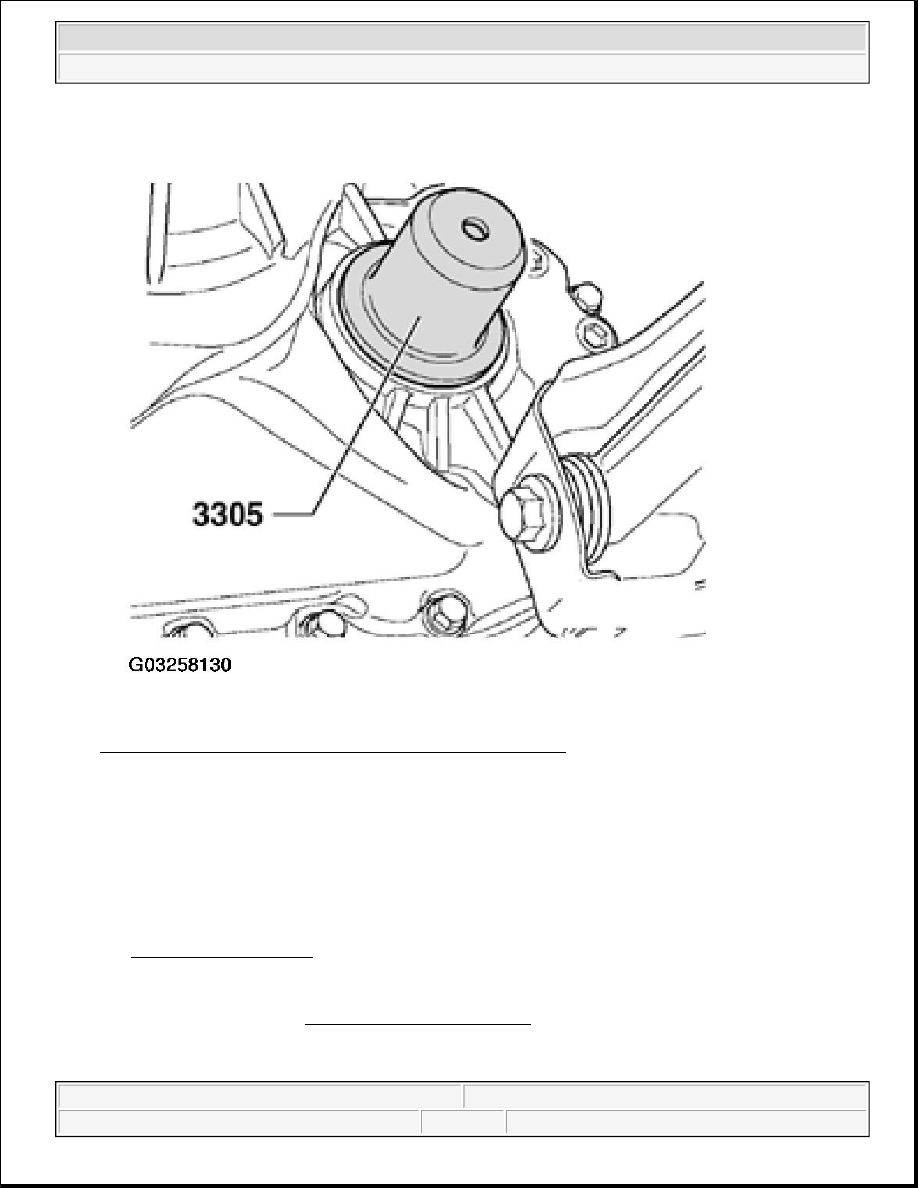

Fig. 161: Driving New Left Flanged Shaft Oil Seal Onto Stop
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Fill space between sealing lip and dust lip with grease G52 128 A1.

z

Insert flanged shaft.

z

Secure flange shaft with countersunk bolt.

z

Connect ball joint to control arm using new bolts onto old impression marks.

z

Bolt left-hand drive shaft to flanged shaft.

See FRONT AXLE SHAFT

z

Install wheel.

z

Check transmission oil. See CHECKING FLUID LEVEL .

z

Install sound insulation tray.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
