Volkswagen New Beetle. Manual - part 2403

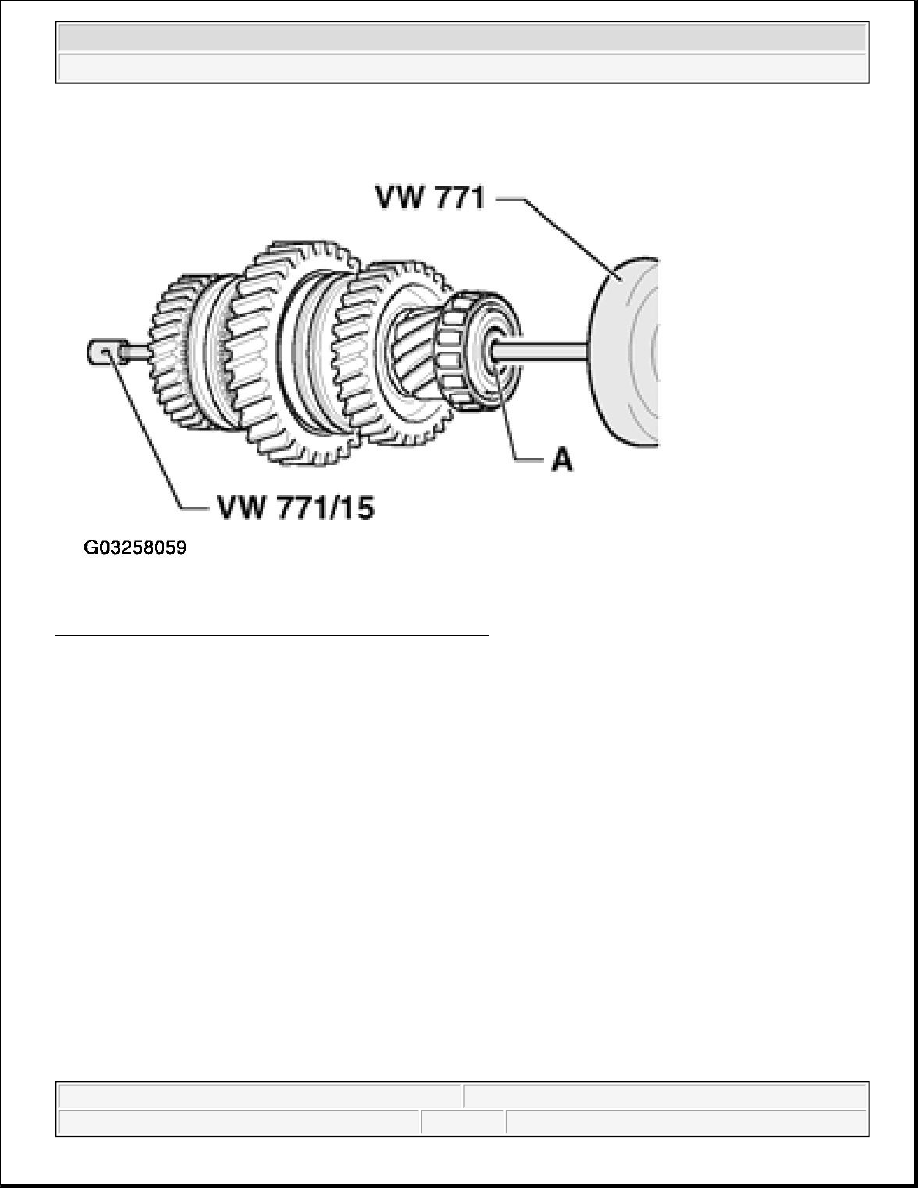

Fig. 90: Pulling Dished Washer -A- Out Of Output Shaft
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pressing Dished Washer Into Output Shaft Onto Stop



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



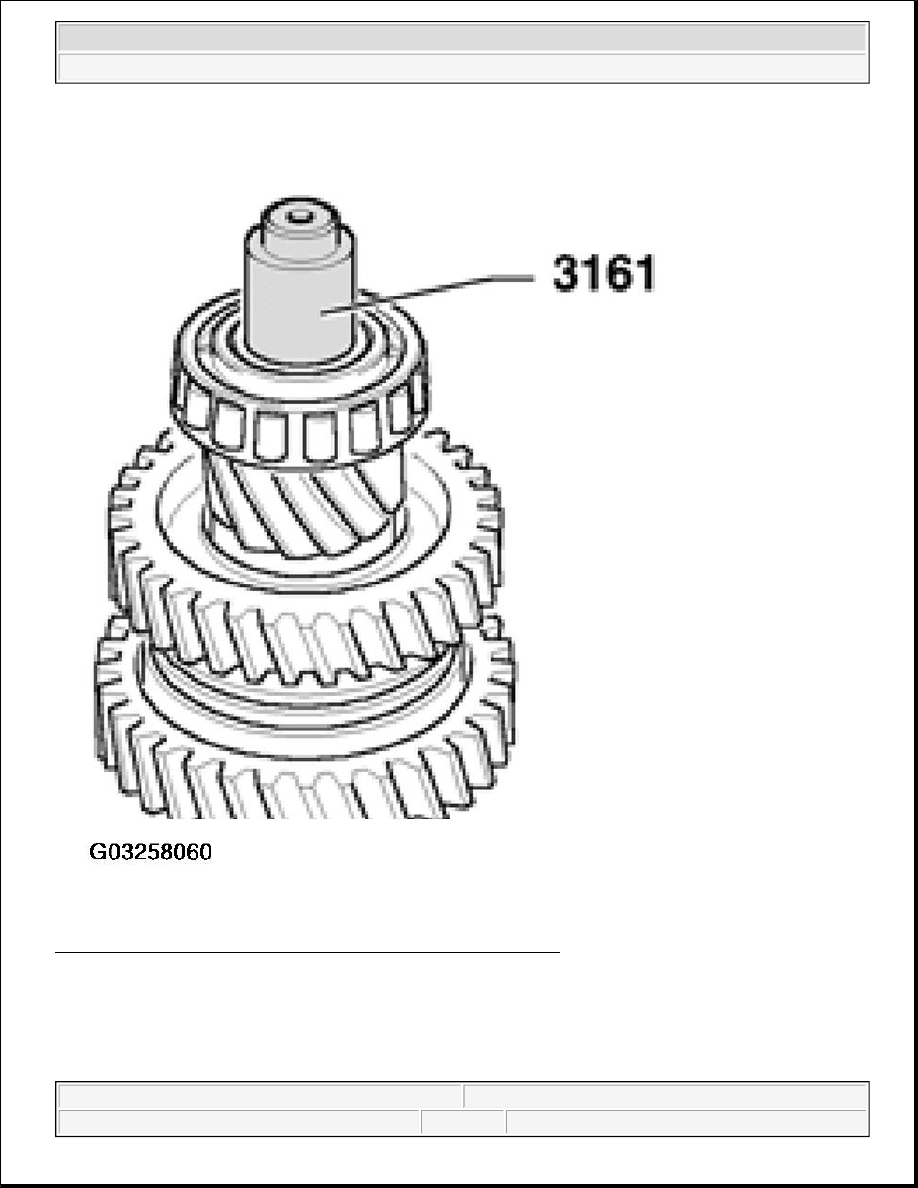

Fig. 91: Pressing Dished Washer -A- Into Output Shaft Onto Stop
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pulling Tapered Roller Bearing Outer Race Out Of Transmission Housing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

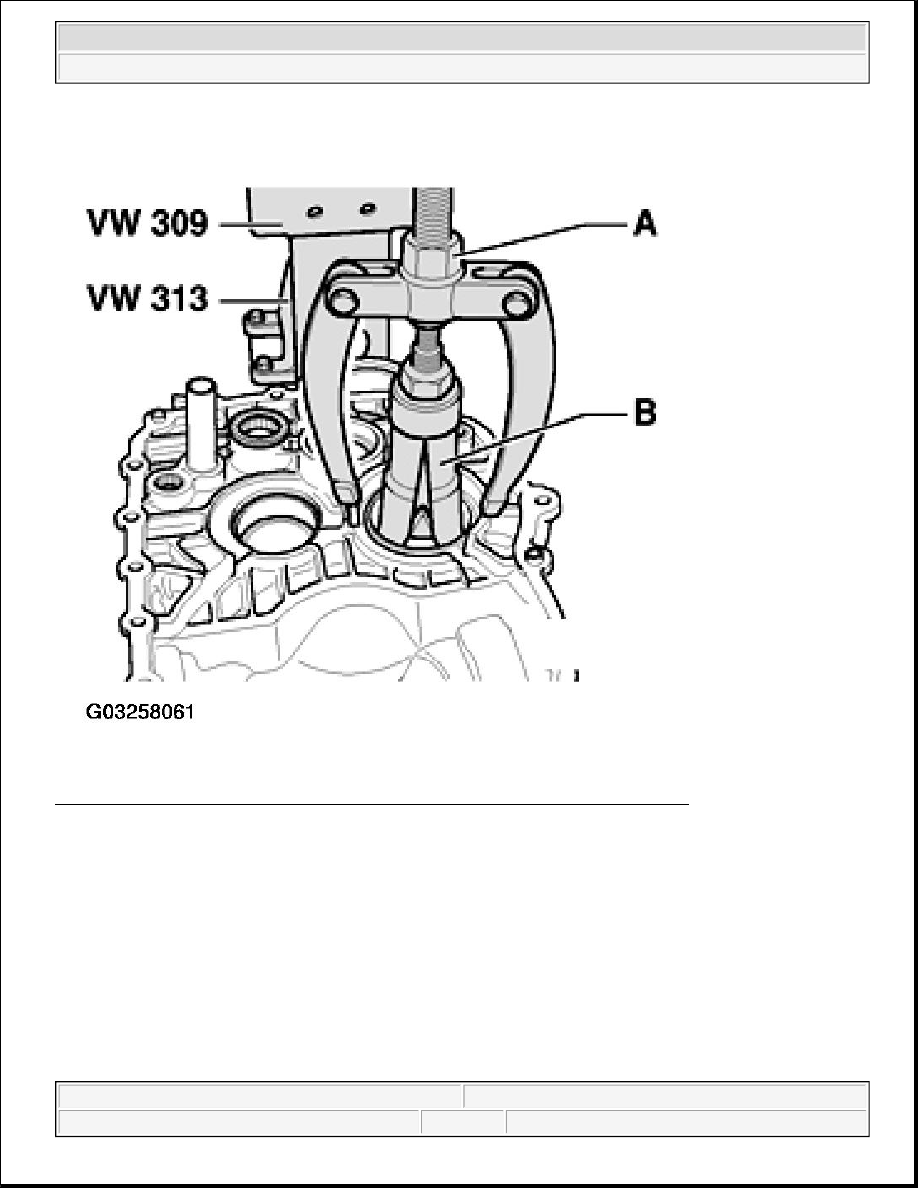

Fig. 92: Pulling Tapered Roller Bearing Outer Race Out Of Transmission Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

A. Counter support, e.g. Kukko 22/2

B. Internal puller 56 to 70 mm, e.g. Kukko 21/8

Pressing Tapered Roller Bearing Outer Race Into Transmission Housing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

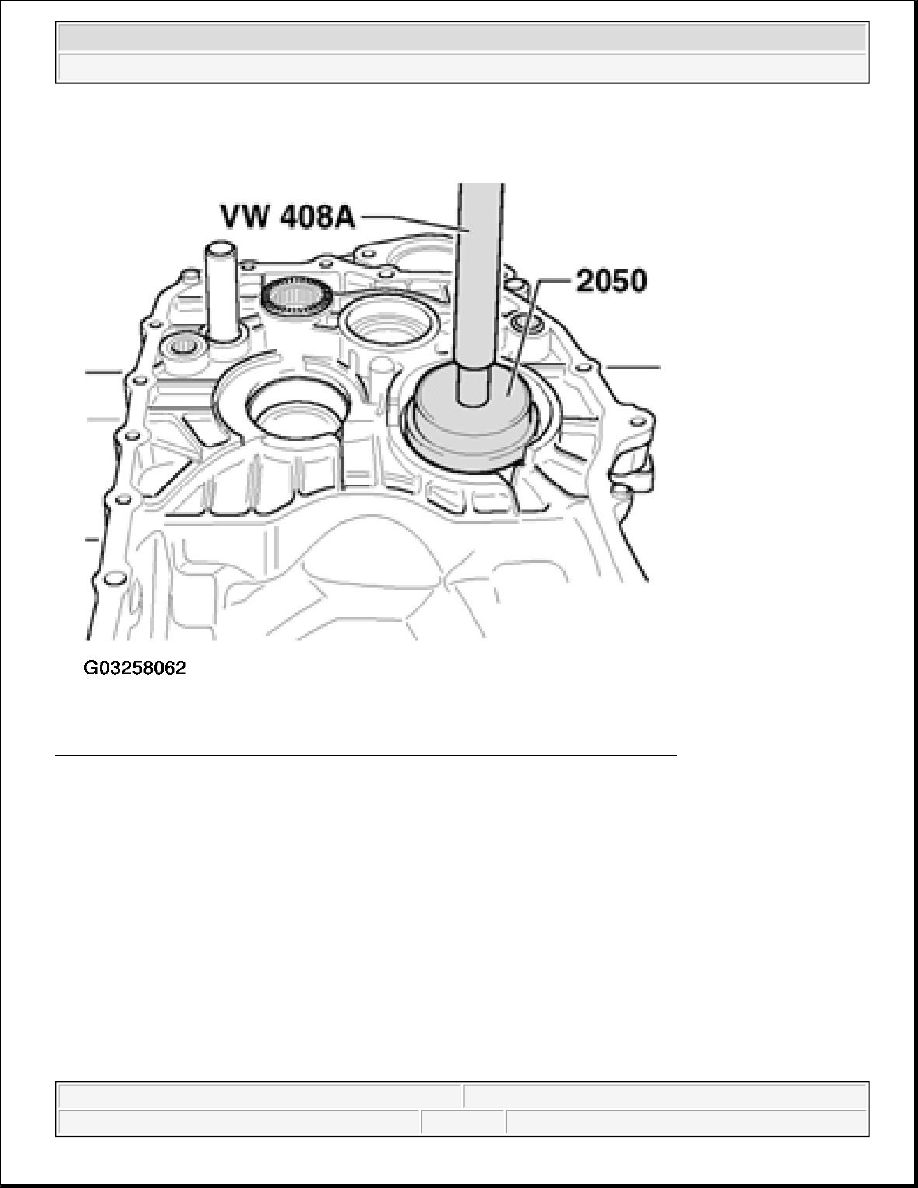

Fig. 93: Pressing Tapered Roller Bearing Outer Race Into Transmission Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Support transmission housing with press tool 40-20 directly below bearing mounting.

Pulling Off Tapered Roller Bearing Inner Race



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
