Volkswagen New Beetle. Manual - part 2404





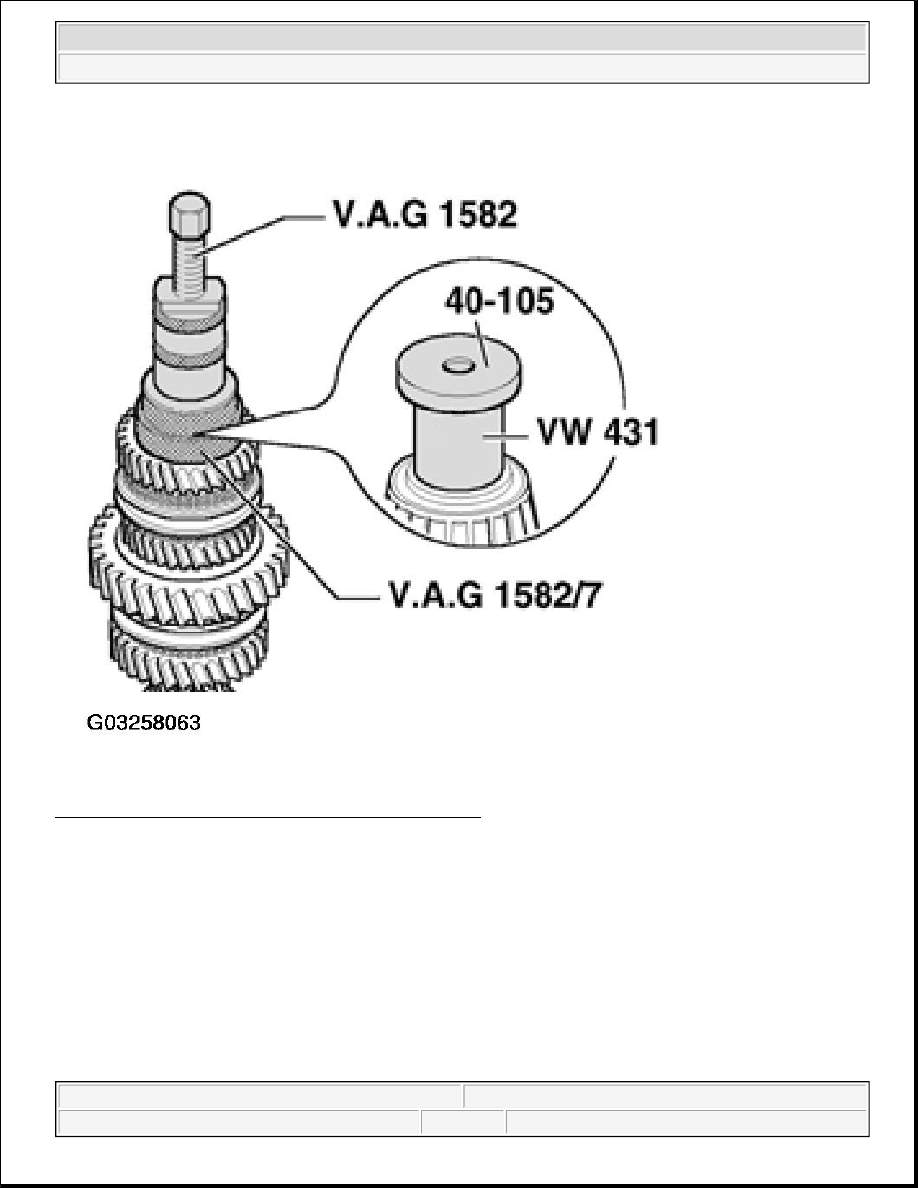

Fig. 94: Pulling Off Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Before mounting puller, position press piece VW 431 in output shaft and set thrust plate 40-105 on it.

Pulling Off 3rd And 4th Gear Synchro-Hub/Locking Collar Over 4th Gear Wheel



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

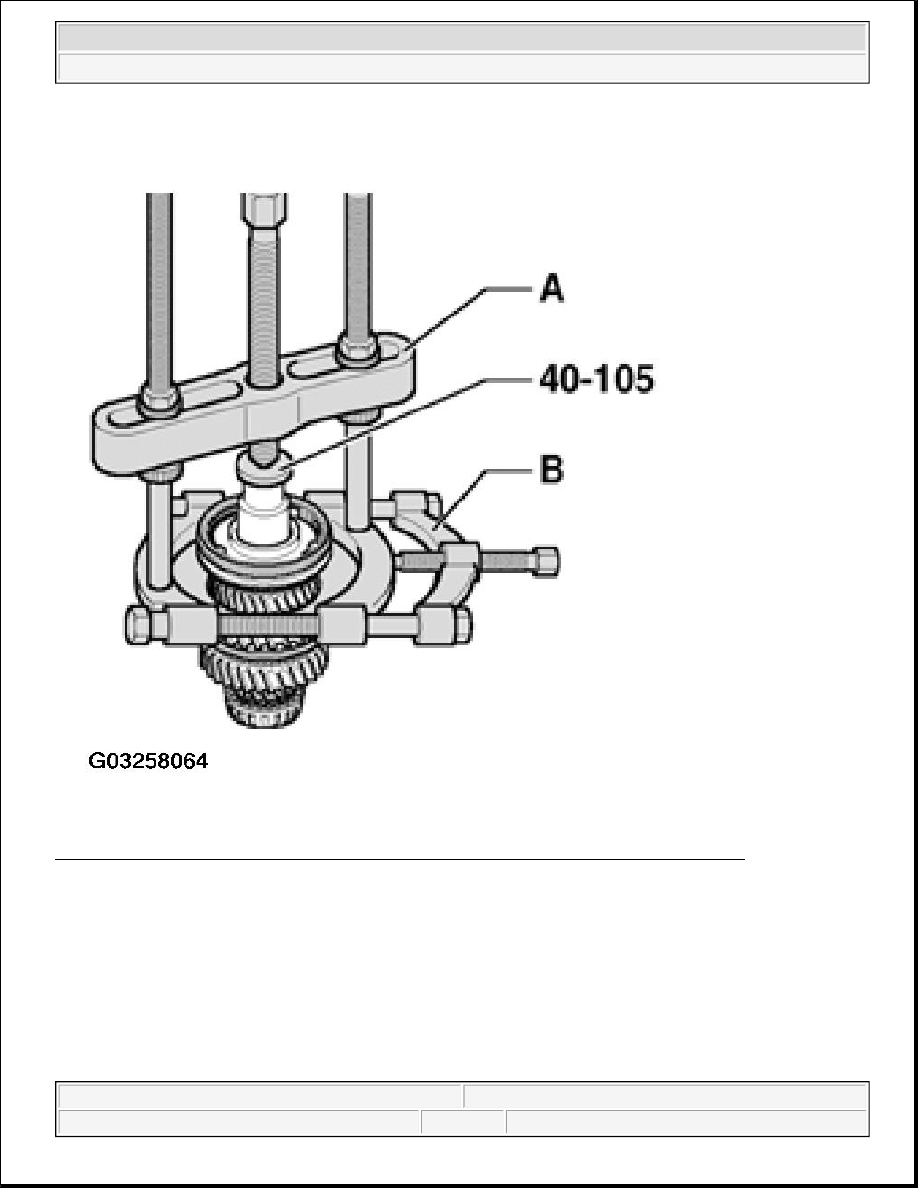

Fig. 95: Pulling Off 3rd And 4th Gear Synchro-Hub/Locking Collar Over 4th Gear Wheel
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

First remove securing clip.

A. Puller, e.g. Kukko 18/2

B. Separating device 22 to 115 mm, e.g. Kukko 17/2

Pressing Off 1st And 2nd Gear Locking Collar And Synchro-Hub



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

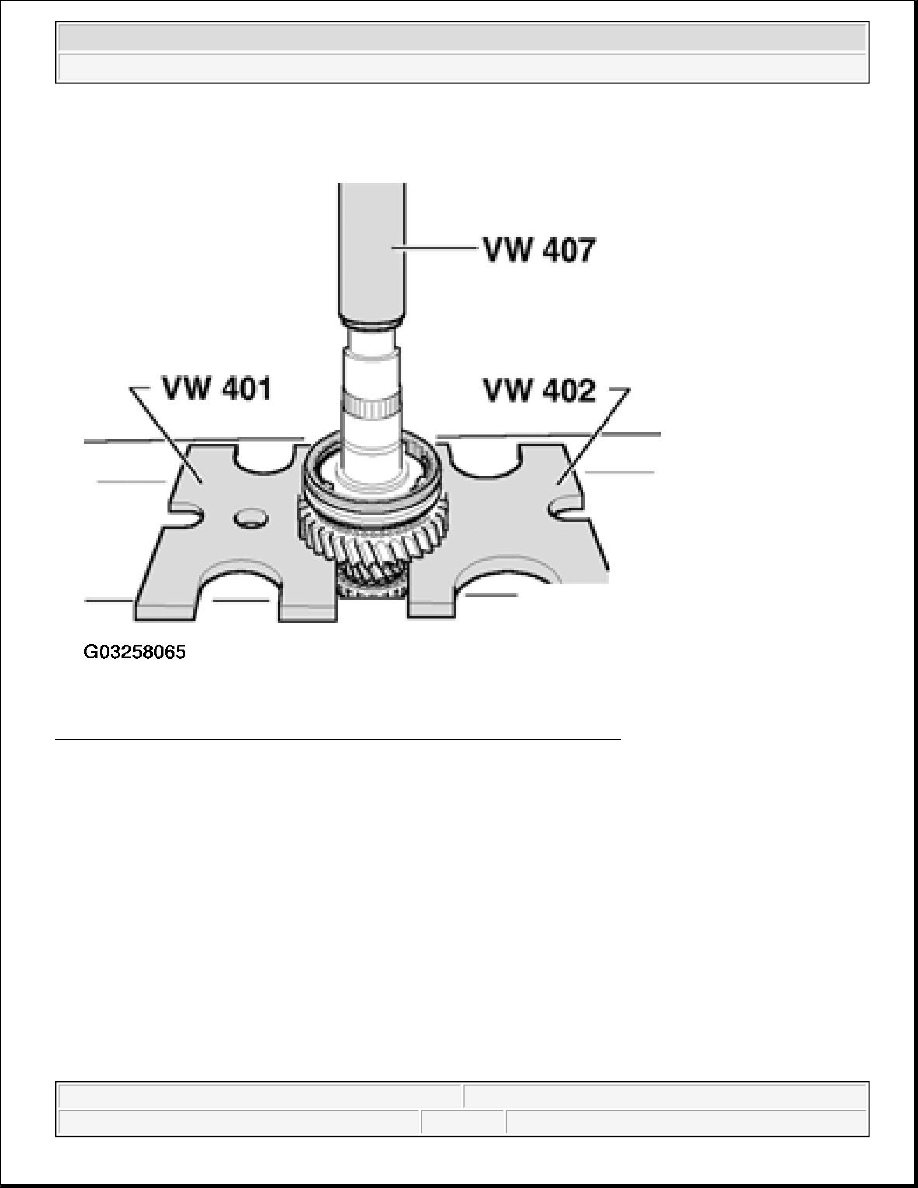

Fig. 96: Pressing Off 1st And 2nd Gear Locking Collar And Synchro-Hub
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

After removing securing ring press 2nd selector gear and locking collar/synchro-hub off together.

Pulling Off Tapered Roller Bearing Inner Race



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

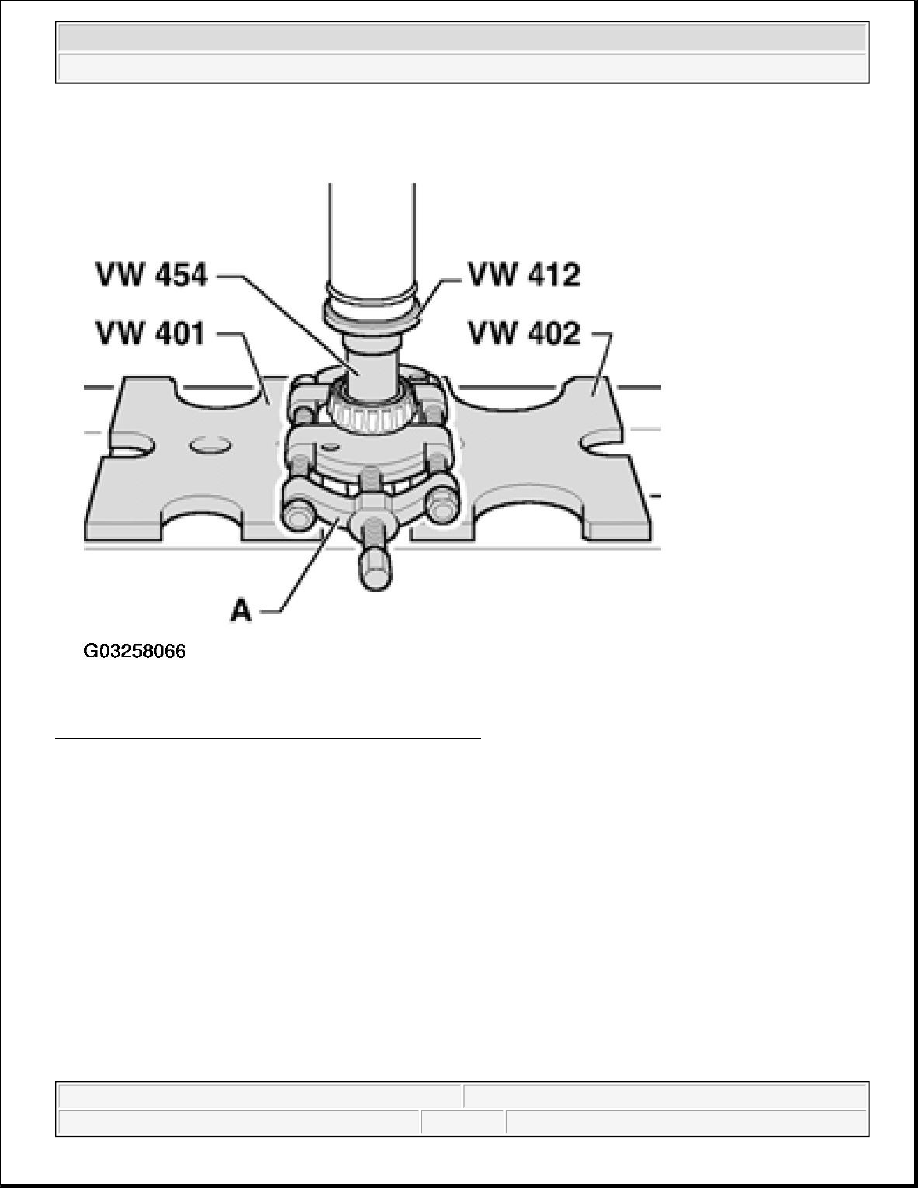

Fig. 97: Pulling Off Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN OF AMERICA, INC.

A. Separating device 22 to 115 mm, e.g. Kukko 17/2

Pressing On Tapered Roller Bearing Inner Race



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
