Pulling out. See Pulling Dished Washer Out Of Output Shaft .

z

Pressing in. See Pressing Dished Washer Into Output Shaft Onto Stop .

4. Outer race/tapered roller bearing

z

Pulling out. See Pulling Tapered Roller Bearing Outer Race Out Of Transmission Housing .

z

Pressing in. See Pressing Tapered Roller Bearing Outer Race Into Transmission Housing .

5. Tapered roller bearing inner race

z

Pressing off. See Pulling Off Tapered Roller Bearing Inner Race .

z

Pressing on. See Pressing On Tapered Roller Bearing Inner Race .

6. Output shaft

z

For 1st-4th gear

z

Adjusting. See OUTPUT SHAFT FOR 1ST-4TH GEARS, ADJUSTING .

7. Needle roller bearing

z

For 2nd gear

8. 2nd gear

9. Synchro-ring

z

(Inner ring for 2nd gear)

z

Checking for wear. See Checking Inner Ring For 1st, 2nd And 3 Gear For Wear .

z

Check lugs for scoring

z

Installation position. See Installation Position Of Outer Ring, Inner Ring And 2nd Gear
Synchro Ring
 .

10. 2nd gear outer ring

z

Insert in the synchro-ring (item - 9 -)

z

Replace if scored

z

Installation position. See Installation Position Of Outer Ring, Inner Ring And 2nd Gear
Synchro Ring
 .

11. 2nd gear synchro-ring

z

Checking for wear. See Checking 1st, 2nd And 3rd Gear Synchro-Rings For Wear .

z

Installation position. See Installation Position Of Outer Ring, Inner Ring And 2nd Gear
Synchro Ring
 .

12. 1st and 2nd gear locking collar with synchro-hub

z

Pull off over bearing support after removing securing clip (item 13). See Pressing Off 1st And 2nd
Gear Locking Collar And Synchro-Hub
 .

z

Disassembling. See Disassembling And Assembling 1st And 2nd Gear Locking Collar And
Synchro-Hub
 .

z

Assembling locking collar/synchro hub. See Disassembling And Assembling 1st And 2nd Gear
Locking Collar And Synchro-Hub
 and see Assembling 1st And 2nd Gear Locking
Collar/Synchro-Hub
 .

z

Installation position. See Installation Position Of 1st And 2nd gear Locking Collar/Synchro-
Hub
 .



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



z

Pressing on Pressing On 1st and 2nd Gear Locking Collar/Synchro-Hub .

13. Securing clip

14. 1st gear synchro-ring

z

Checking for wear. See Checking 1st, 2nd And 3rd Gear Synchro-Rings For Wear .

z

Assemble so that recesses locate in locking collar (item-12-) locking pieces

15. 1st gear outer ring

z

Insert in the synchro-ring (item -11 -), installation position. See Installation Position For 1st or
3rd Gear Outer Ring
 .

z

Replace if scored

16. Synchro-ring

z

(1st gear inner ring)

z

Checking for wear. See Checking Inner Ring For 1st, 2nd And 3 Gear For Wear .

z

Check lugs for scoring

z

Installation position. See Installation Position Synchro-Ring (Inner Ring) .

17. Needle roller bearing

z

For 1st gear

18. 1st selector gear

z

Installation position. See Identifying Installation Position 1st And 3rd Gear Wheel .

19. Thrust washer

z

For 1st and 4th gear

z

Insert lugs on thrust washer in holes on output shaft

20. Shim

z

Holds thrust washer (-item 19-) in position on output shaft

21. Needle roller bearing

z

For 4th gear

22. Selector gear for 4th gear

23. 4th gear synchro-ring

z

Checking for wear. See Checking Synchro-Ring For Wear .

24. Locking collar with 3rd and 4th gear synchro-hub

z

Pull off by pulling off 4th gear wheel after removing the circlip (item - 25 -). See Pulling Off 3rd
And 4th Gear Synchro-Hub/Locking Collar Over 4th Gear Wheel
 .

z

Disassembling. See Disassembling And Assembling 1st And 2nd Gear Locking Collar And
Synchro-Hub
 .

z

Installation position locking collar/synchro-hub. See Identifying Installation Position 3rd And
4th Gear Locking Collar/Synchro-Hub
 .

z

Assembling locking collar/synchro hub. See Disassembling And Assembling 1st And 2nd Gear
Locking Collar And Synchro-Hub
 and see Assembling 1st And 2nd Gear Locking
Collar/Synchro-Hub
 .



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



z

Pressing On 3rd And 4th Gear Synchro-Hub With Locking Collar

25. Securing clip

26. 3rd gear synchro-ring

z

Checking for wear. See Checking 1st, 2nd And 3rd Gear Synchro-Rings For Wear .

27. Outer ring for 3rd gear

z

Insert in the synchro-ring (item - 26 -), installation position. See Installation Position For 1st or
3rd Gear Outer Ring
 .

z

Replace if scored

28. Synchro-ring

z

(3rd gear inner ring)

z

Checking for wear. See Checking Inner Ring For 1st, 2nd And 3 Gear For Wear .

z

Check lugs for scoring

z

Installation position. See Installation Position Synchro-Ring (Inner Ring) .

29. Needle roller bearing

z

For 3rd gear

30. Selector gear for 3rd gear

z

Installation position. See Identifying Installation Position 1st And 3rd Gear Wheel .

31. Tapered roller bearing inner race

z

Pulling off. See Pulling Off Tapered Roller Bearing Inner Race .

z

Pressing on Pressing On Tapered Roller Bearing Inner Race .

32. Securing clip

z

Redetermine thickness if tapered roller bearing (-item 6 -) or output shaft (-item 31 -) are replaced.
See Determining Thickness Of Circlip .

33. Outer race/tapered roller bearing

z

Pulling out. See Pulling Tapered Roller Bearing Outer Race Out From Transmission
Housing
 .

z

Pressing in. See Pressing Tapered Roller Bearing Outer Race Into Transmission Housing .

34. Shim

z

Determining thickness. See OUTPUT SHAFT FOR 1ST-4TH GEARS, ADJUSTING .

35. Transmission housing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

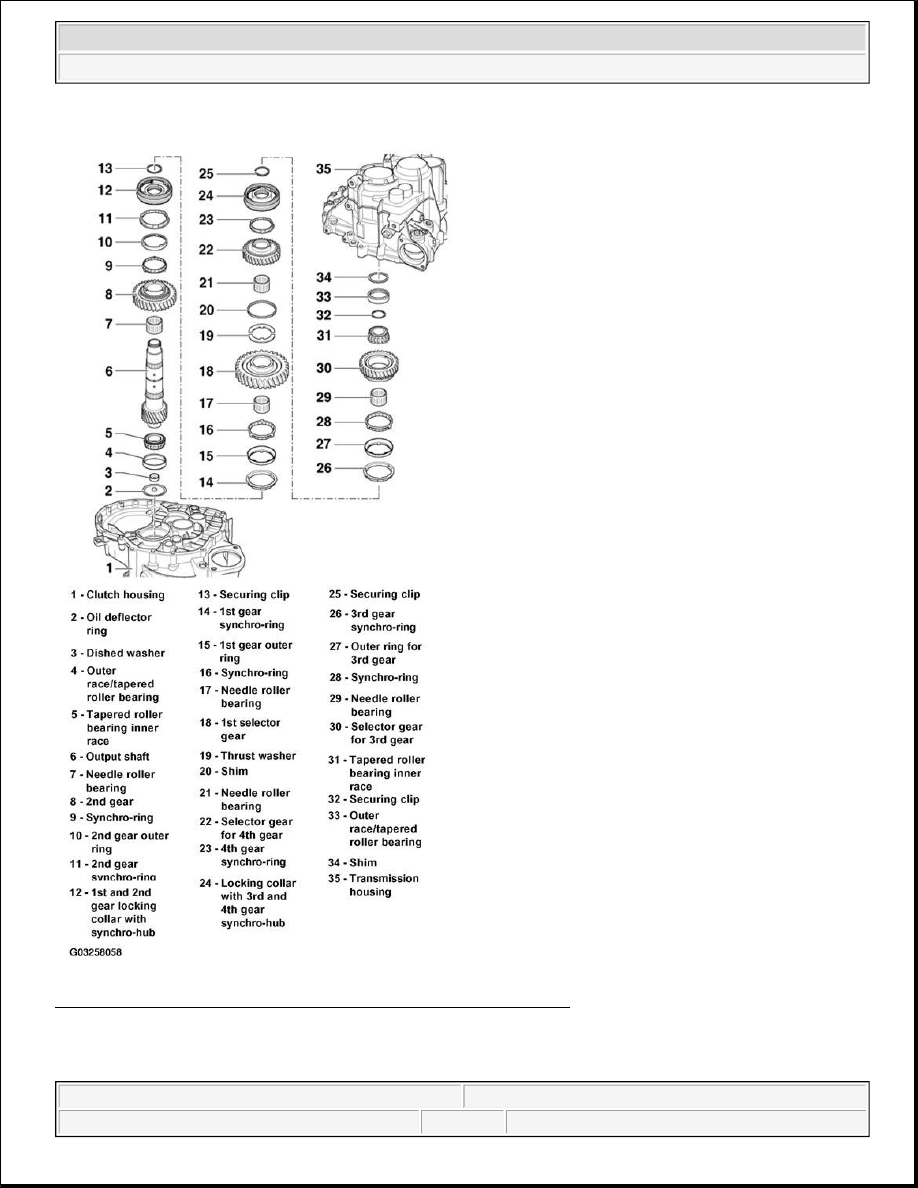

Fig. 89: Disassembling And Assembling Output Shaft, 1st-4th Gear
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pulling Dished Washer Out Of Output Shaft
