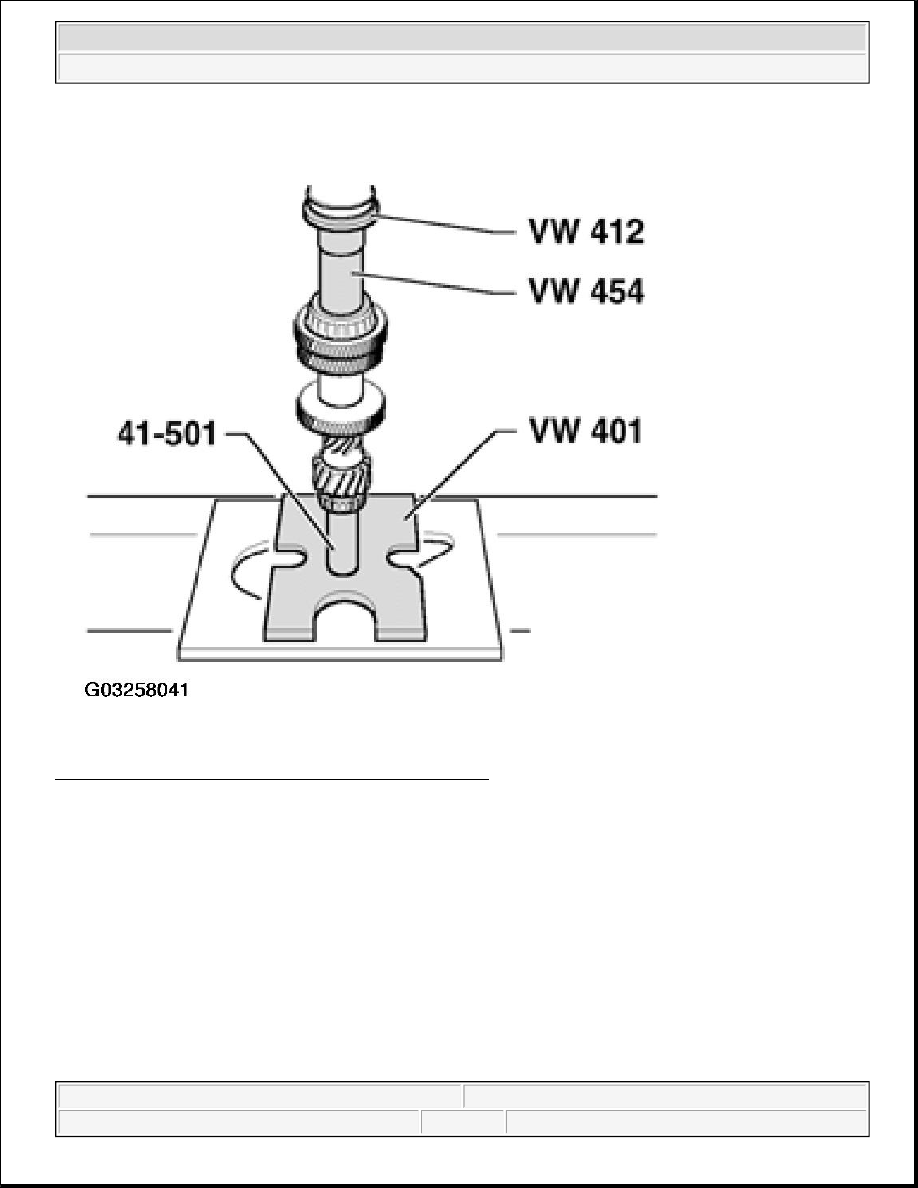

Fig. 71: Pressing On 5th Gear
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pressing on tapered roller bearing inner race



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

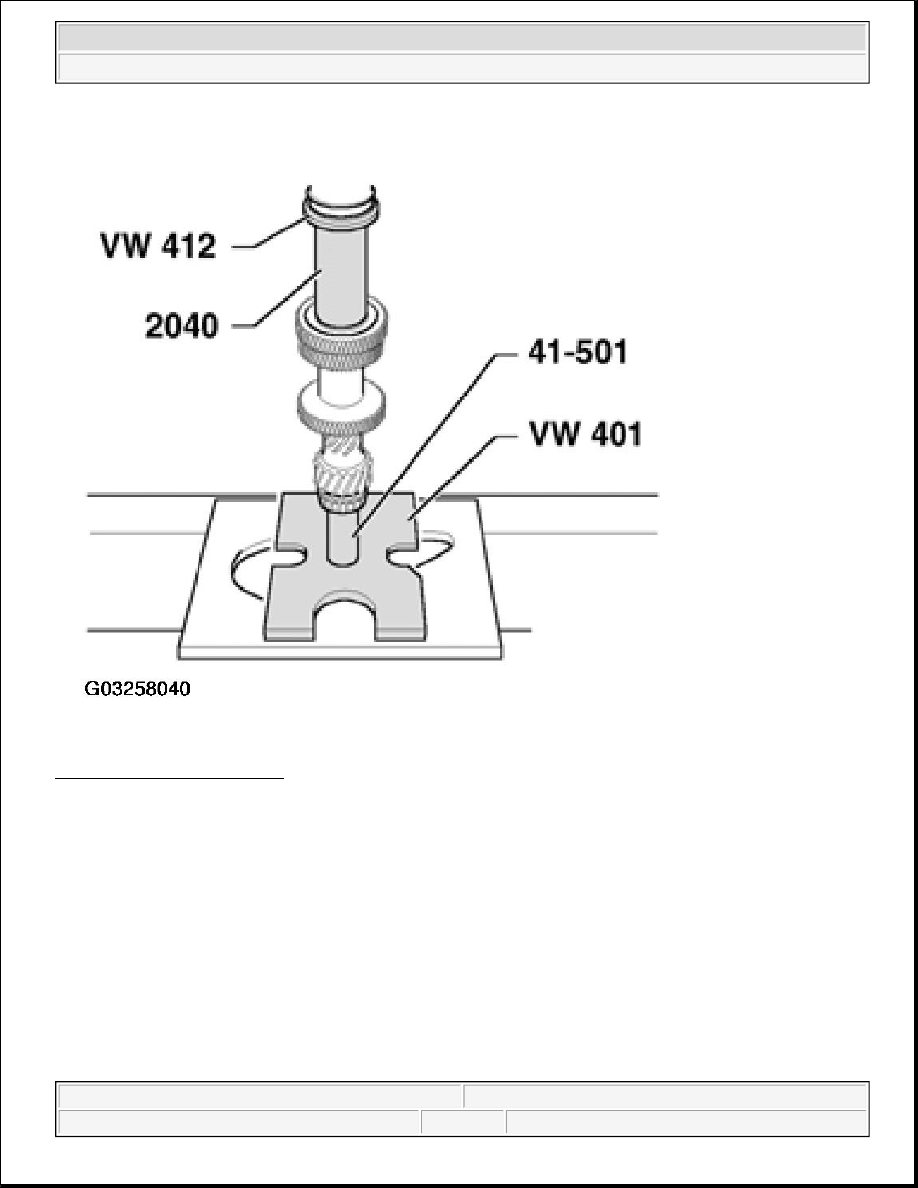

Fig. 72: Pressing On Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Determining thickness of circlip



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



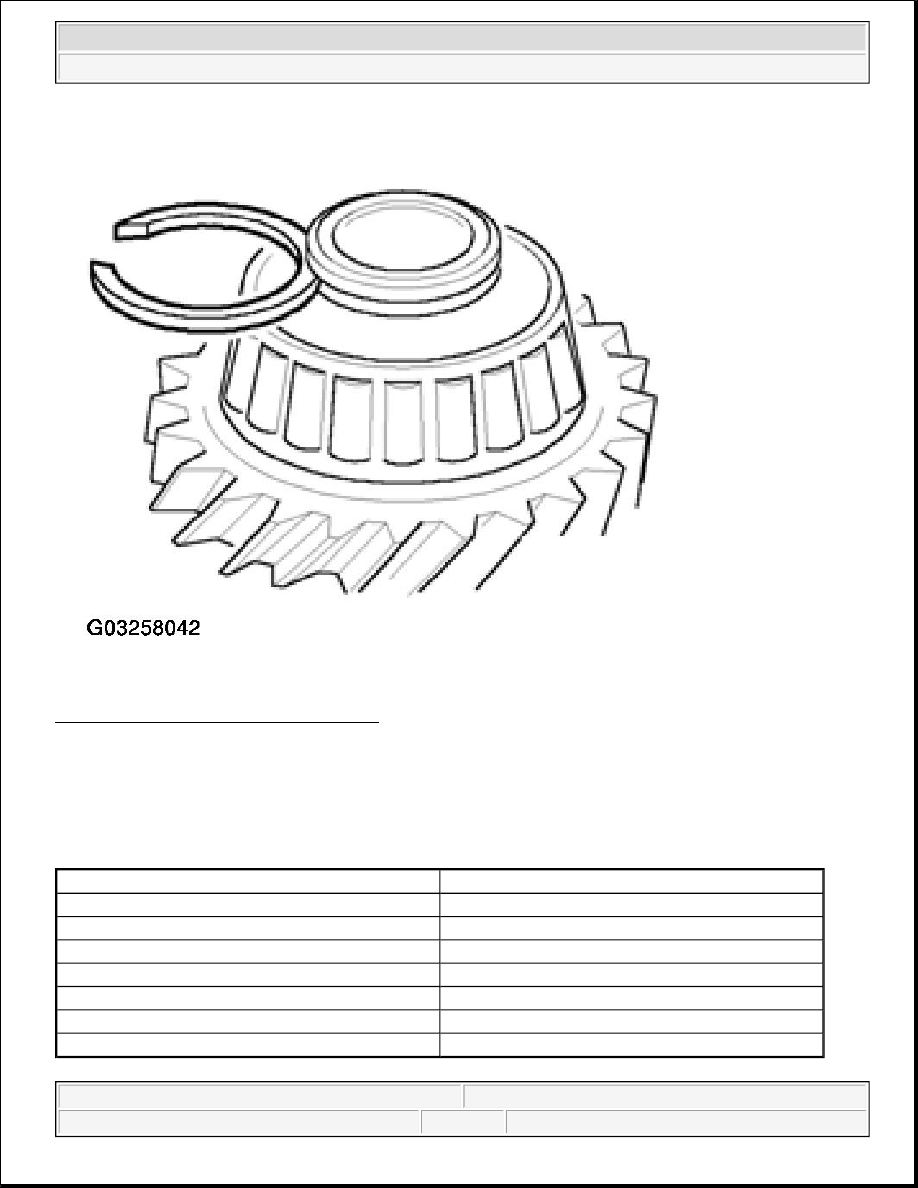

Fig. 73: Determining Thickness Of Circlip
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Determine thickest circlip which will just fit and install it.

The following circlips are available:

CIRCLIP THICKNESS AVAILABILITY

Thickness (mm)

Spare Part No.

1.79

02M 3111 187 G

1.83

02M 3111 187 F

1.86

02M 3111 187 E

1.89

02M 3111 187 D

1.92

02M 3111 187 C

1.95

02M 3111 187 B

1.98

02M 3111 187 A



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



Pulling tapered roller bearing outer race out of transmission housing

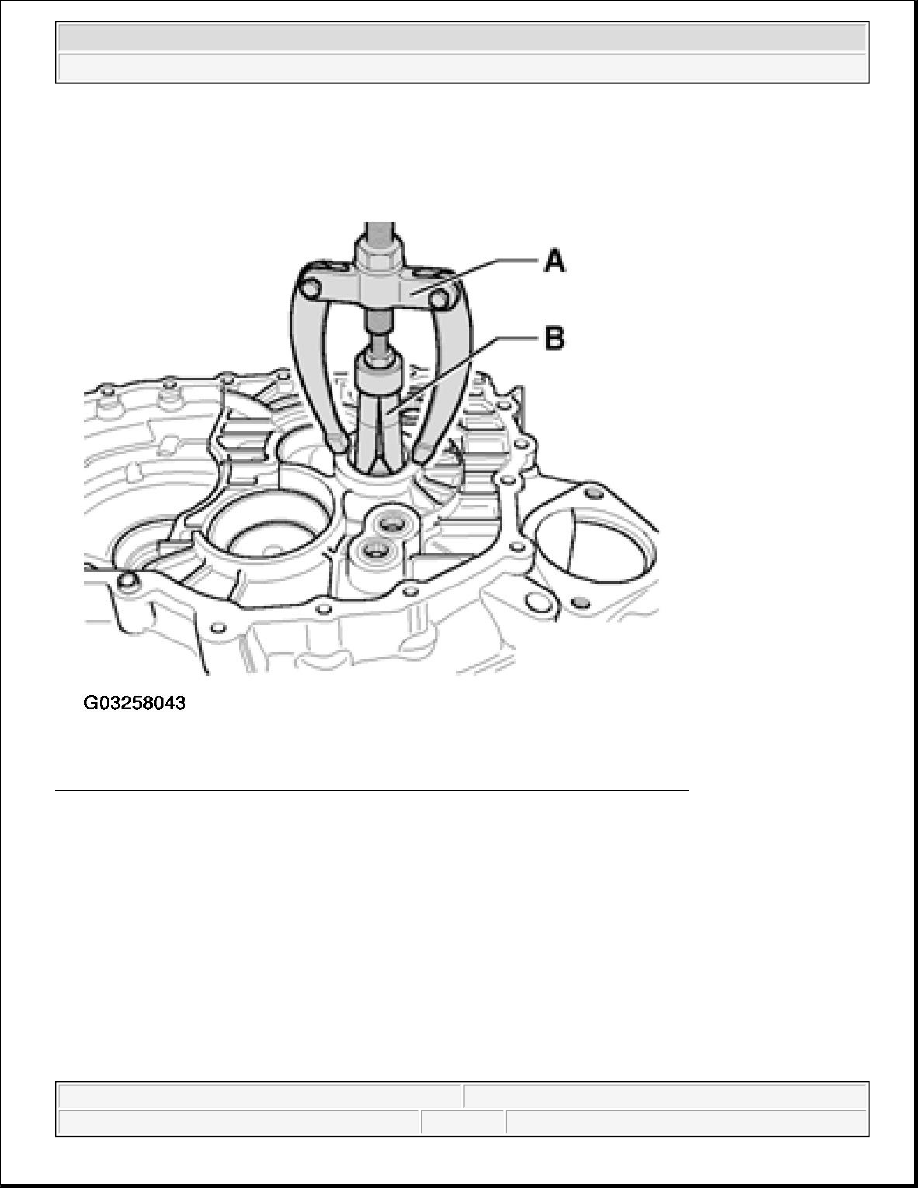

Fig. 74: Pulling Tapered Roller Bearing Outer Race Out Of Transmission Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

A. Counter support, e.g. Kukko 22/2

B. B - Internal puller 46 to 58 mm, e.g. Kukko 21/7

Pressing in tapered roller bearing outer race



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
