Volkswagen New Beetle. Manual - part 2395





Pressing tapered roller bearing outer race out of transmission housing

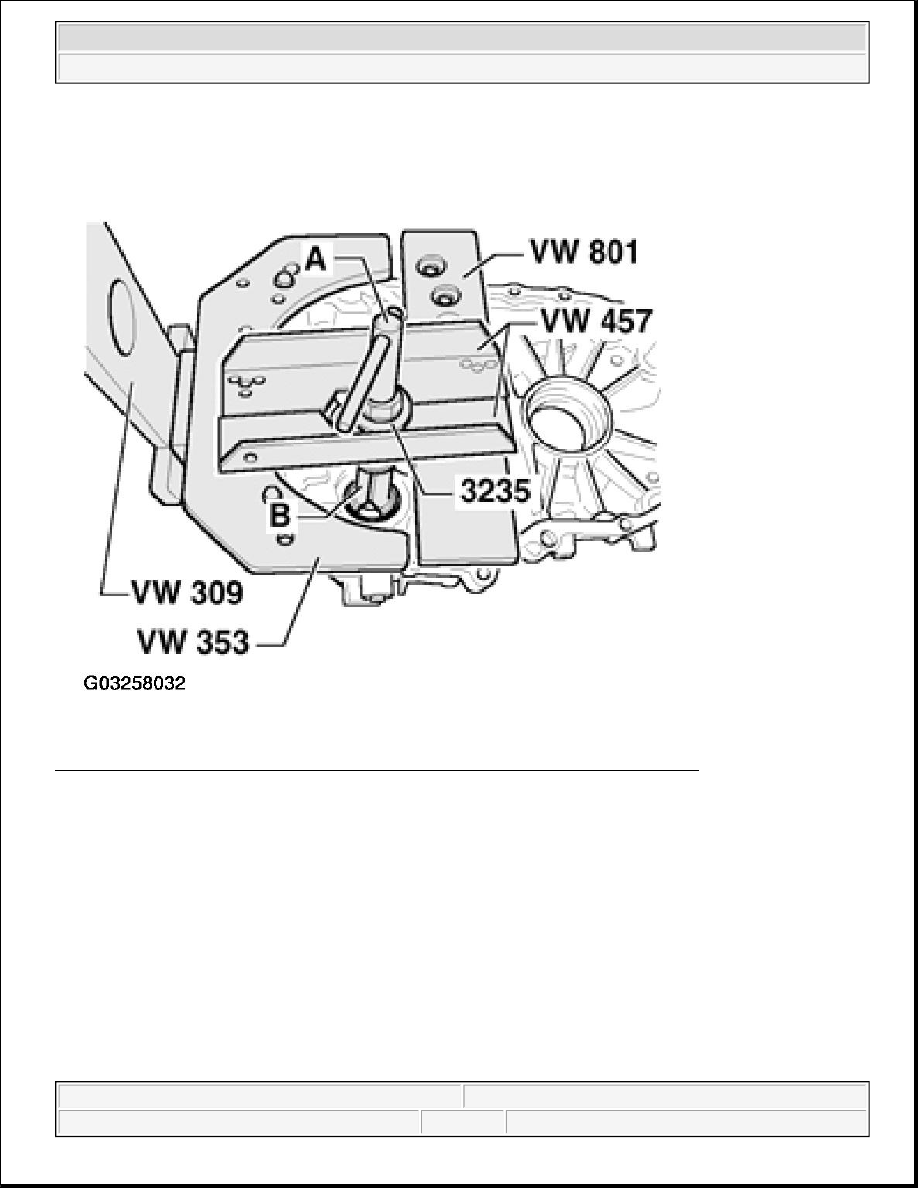

Fig. 63: Pressing Tapered Roller Bearing Outer Race Out Of Transmission Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

A. Counter support, e.g. Kukko 22/2

B. Internal puller 46 to 58 mm, e.g. Kukko 21/7

Pressing tapered roller bearing outer race into transmission housing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

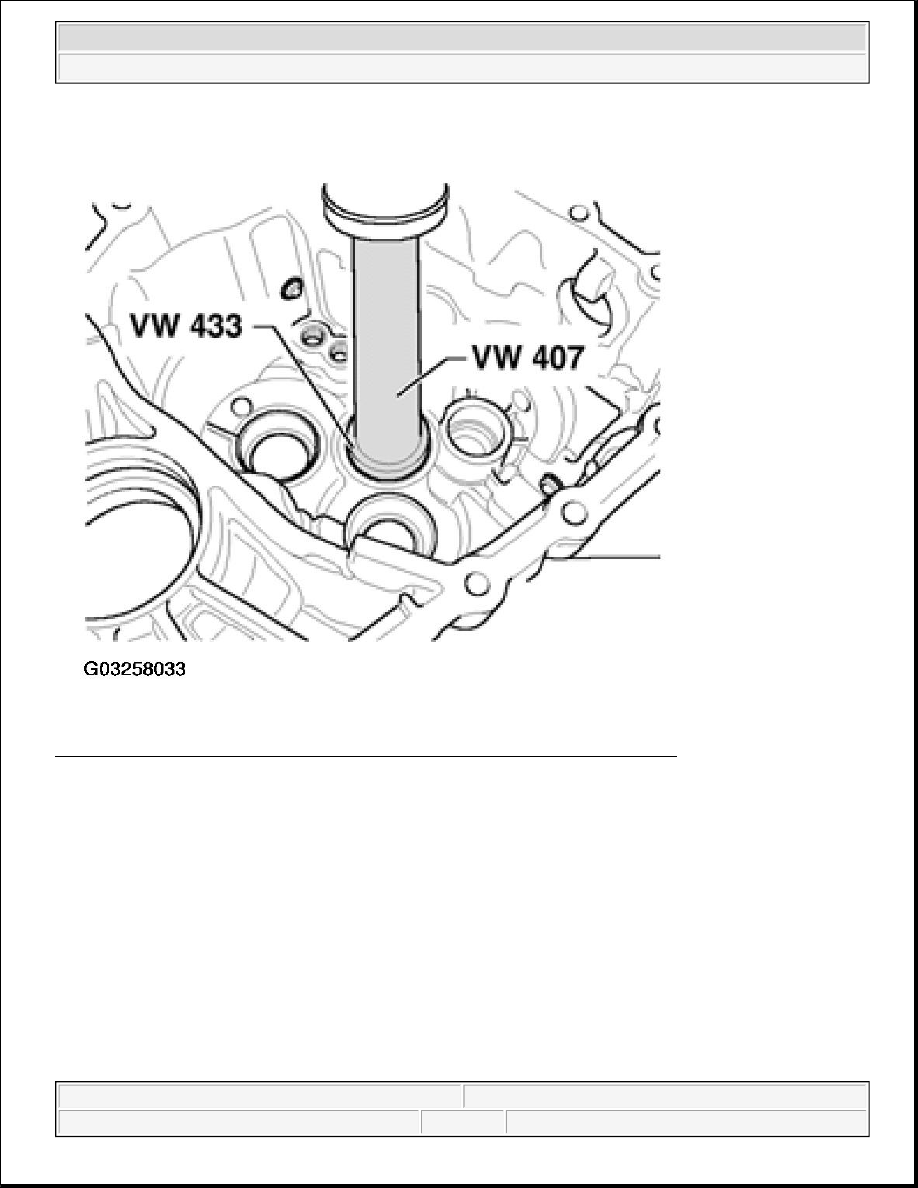

Fig. 64: Pressing Tapered Roller Bearing Outer Race Into Transmission Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Support transmission housing with press piece 3062 directly below bearing support.

Pulling off tapered roller bearing inner race



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

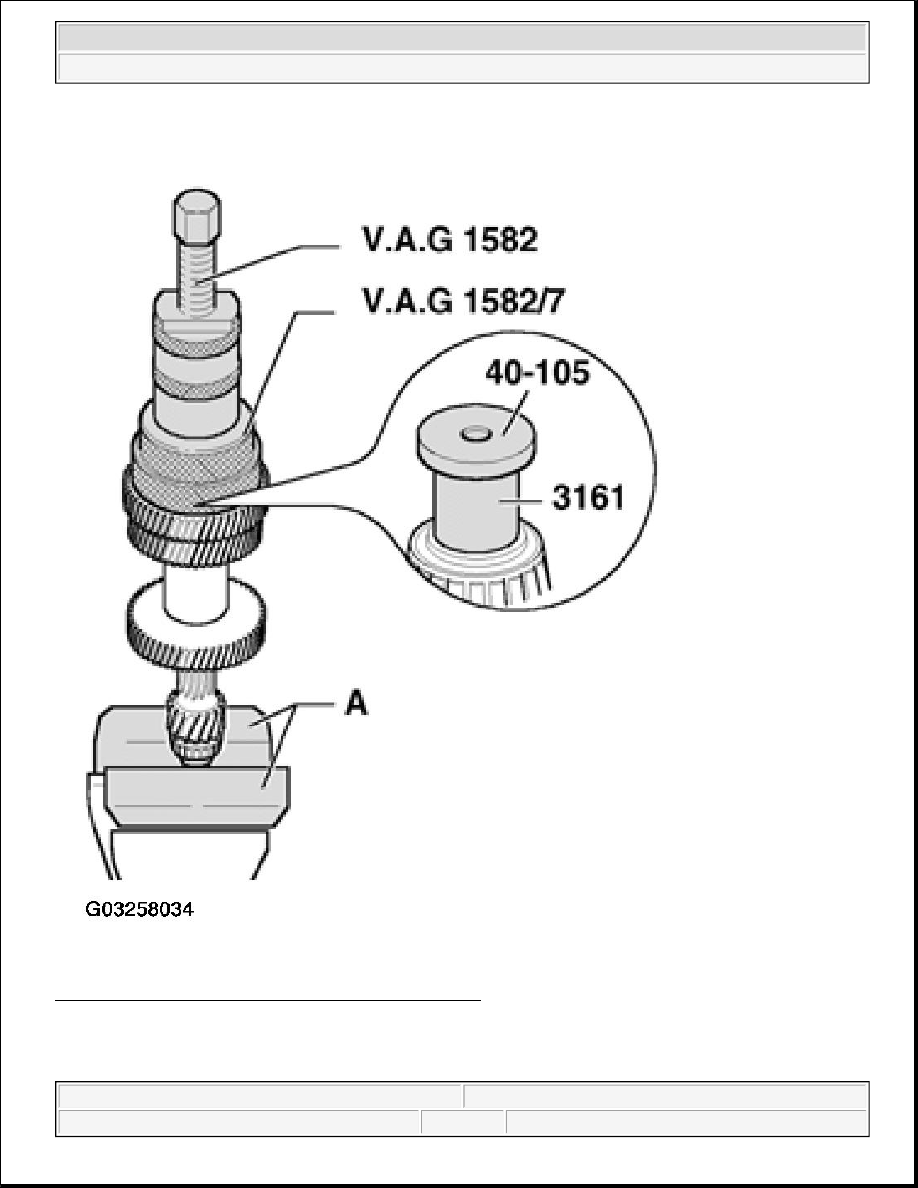

Fig. 65: Pulling Off Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN OF AMERICA, INC.

A. Vice clamps/vice



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



{

Before setting up pulling device, set extension 3161 and thrust plate 40-105 on input shaft.

Pressing off 5th gear

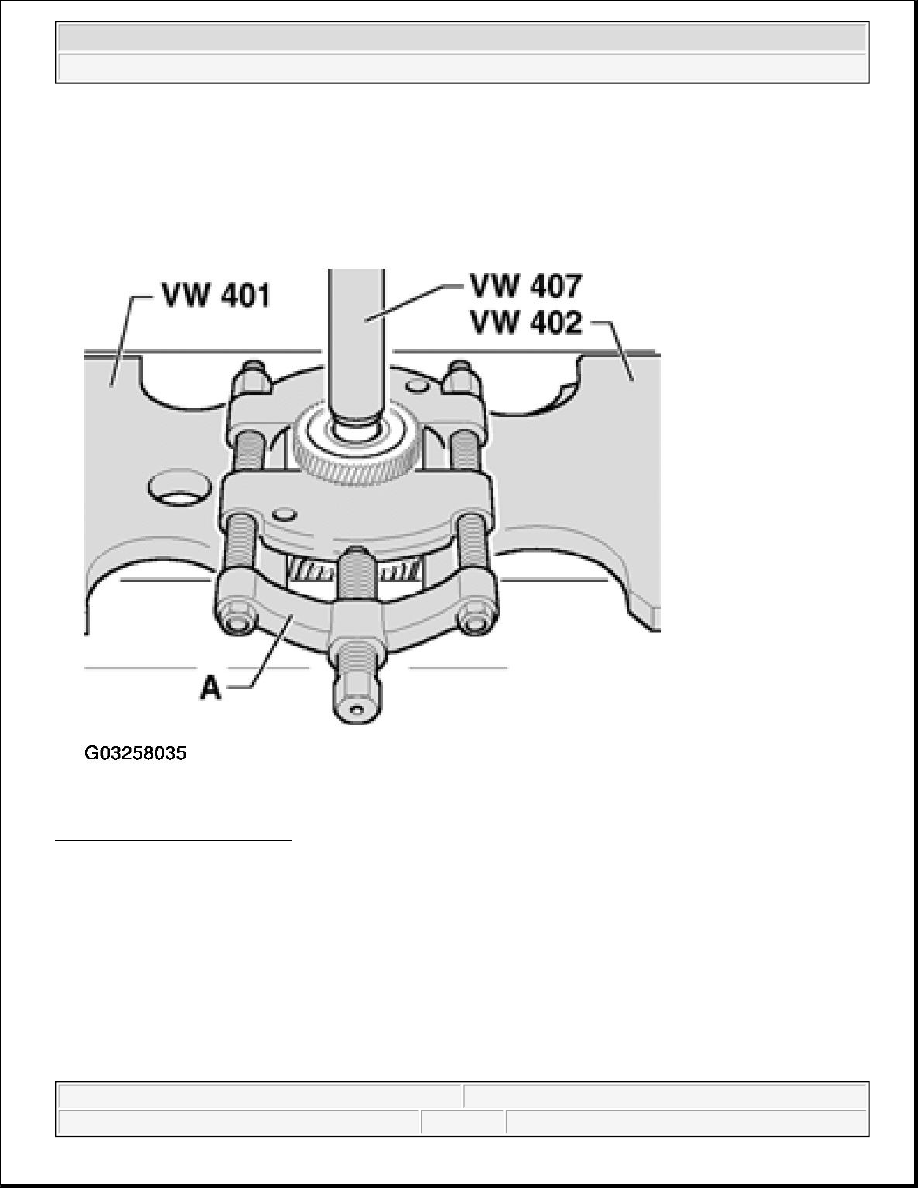

Fig. 66: Pressing Off 5Th Gear
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Separating device 22 to 115 mm, e.g. Kukko 17/2

Pressing off 3rd, 4th and 6th gear



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
