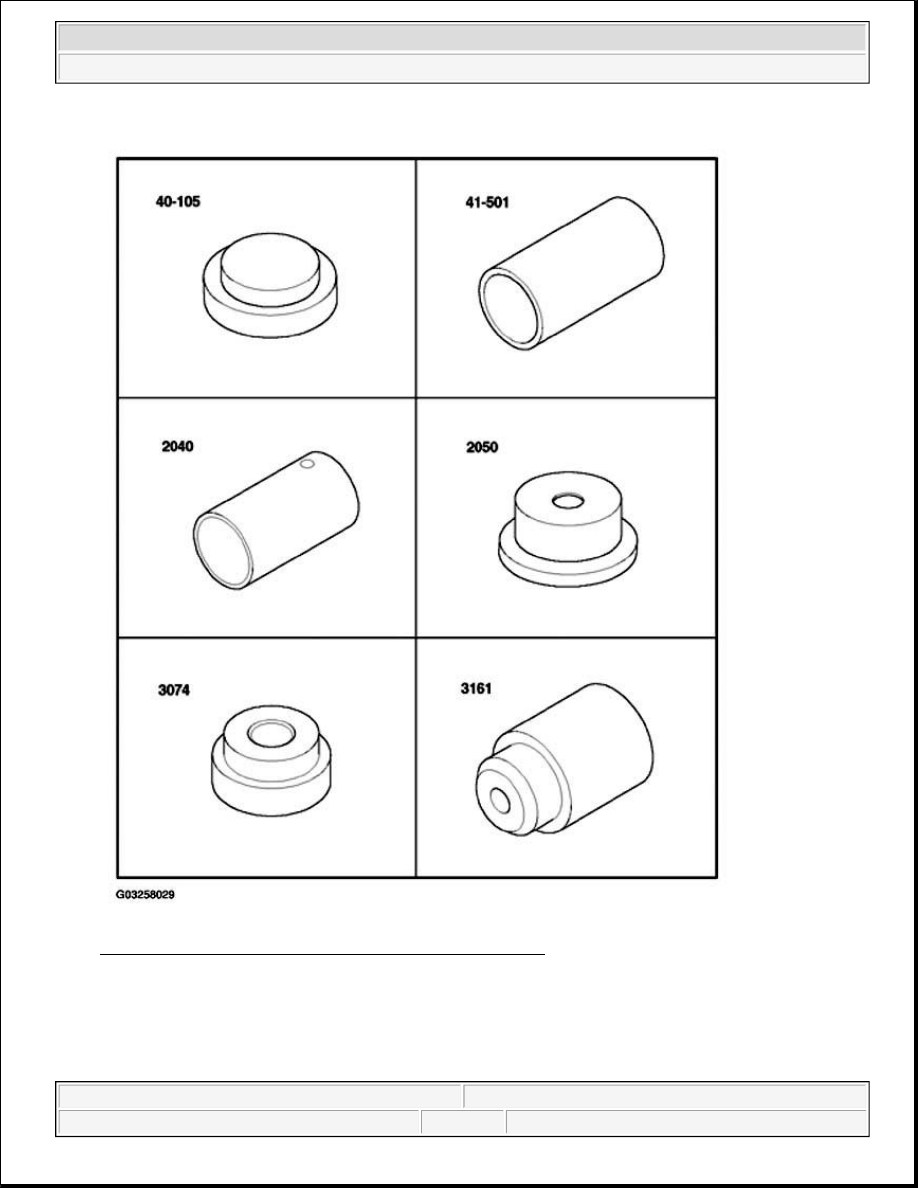

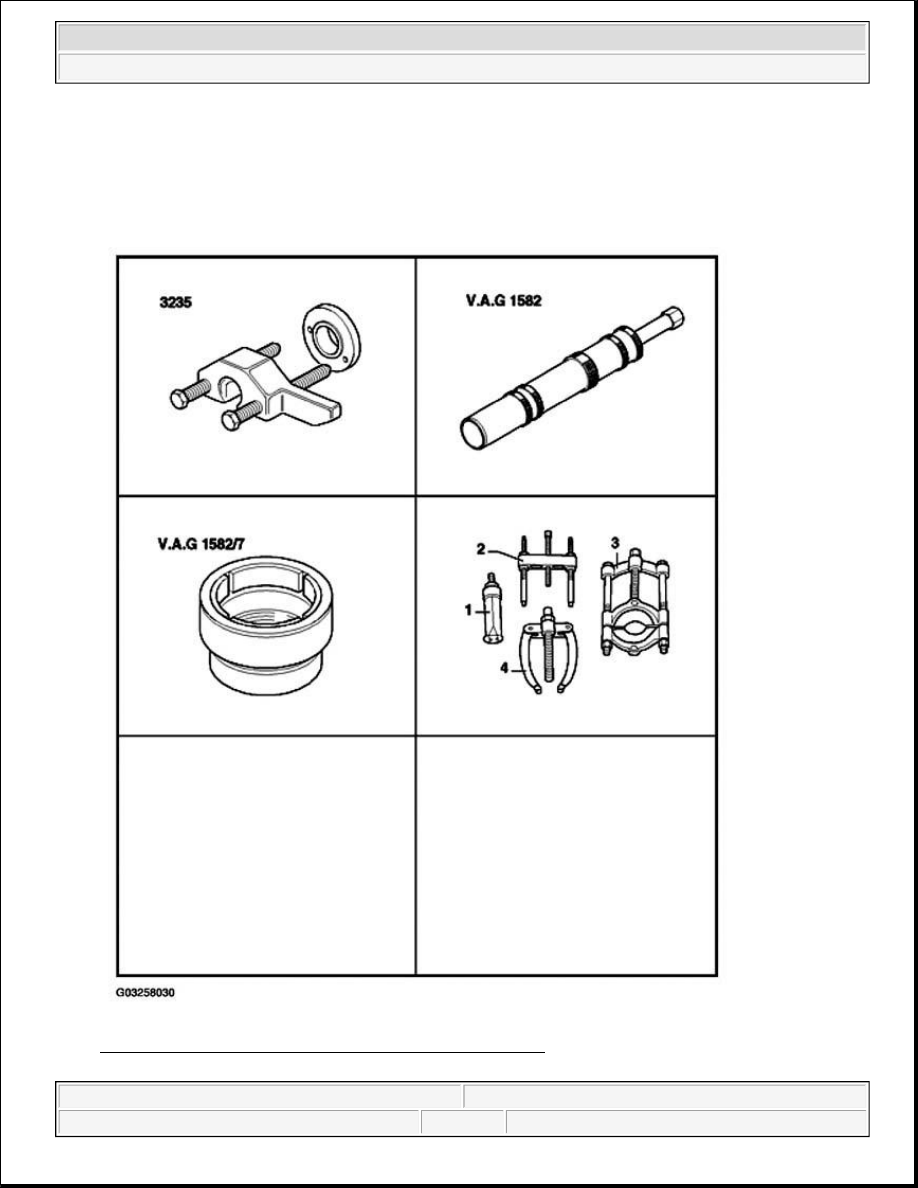

Fig. 60: Identifying Special Tools And Equipment (3 Of 4)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

3235 Press

z

V.A.G 1582 Tapered roller bearing puller

z

V.A.G 1582/7 Grip



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



z

1 -Kukko 21/7 Internal puller

z

3-Kukko 17/2 Separating device

z

4 - Kukko 22/2 Counter support

Fig. 61: Identifying Special Tools And Equipment (4 Of 4)
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



1. Transmission housing

2. Shim

z

Determining thickness. See INPUT SHAFT, ADJUSTING .

3. Tapered roller bearing outer race

z

Pulling out. See Pressing tapered roller bearing outer race out of transmission housing .

z

Pressing in. See Pressing tapered roller bearing outer race into transmission housing .

4. Circlip

z

Redetermine if tapered roller bearing -item -5- or input shaft -item 8- are replaced. See
Determining thickness of circlip .

5. Tapered roller bearing inner race

z

Pulling off. See Pulling off tapered roller bearing inner race .

z

Pressing on Pressing on tapered roller bearing inner race .

6. 5th gear

z

Pressing off. See Pressing off 5th gear .

z

Pressing on Pressing on 5th gear .

7. 3rd, 4th and 6th gear

z

Pressing off. See Pressing off 3rd, 4th and 6th gear .

z

Pressing on Pressing on 3rd, 4th and 6th gear .

8. Input shaft

z

Adjusting. See INPUT SHAFT, ADJUSTING .

9. Tapered roller bearing inner race

z

Pressing off. See Pressing off tapered roller bearing inner race .

z

Pressing on Pressing on tapered roller bearing inner race .

10. Tapered roller bearing outer race

z

Pulling out. See Pulling tapered roller bearing outer race out of transmission housing .

z

Pressing in. See Pressing in tapered roller bearing outer race .

11. Clutch housing

NOTE:

z

When installing new gears, consult technical data. See Code letters,
application, ratios, capacities .

z

If the position of the tapered roller bearings is affected when exchanging
parts, the input shaft must be readjusted. See adjustment overview. See
Adjustment overview .

NOTE:

The following list refers to items in Fig. 62 .



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

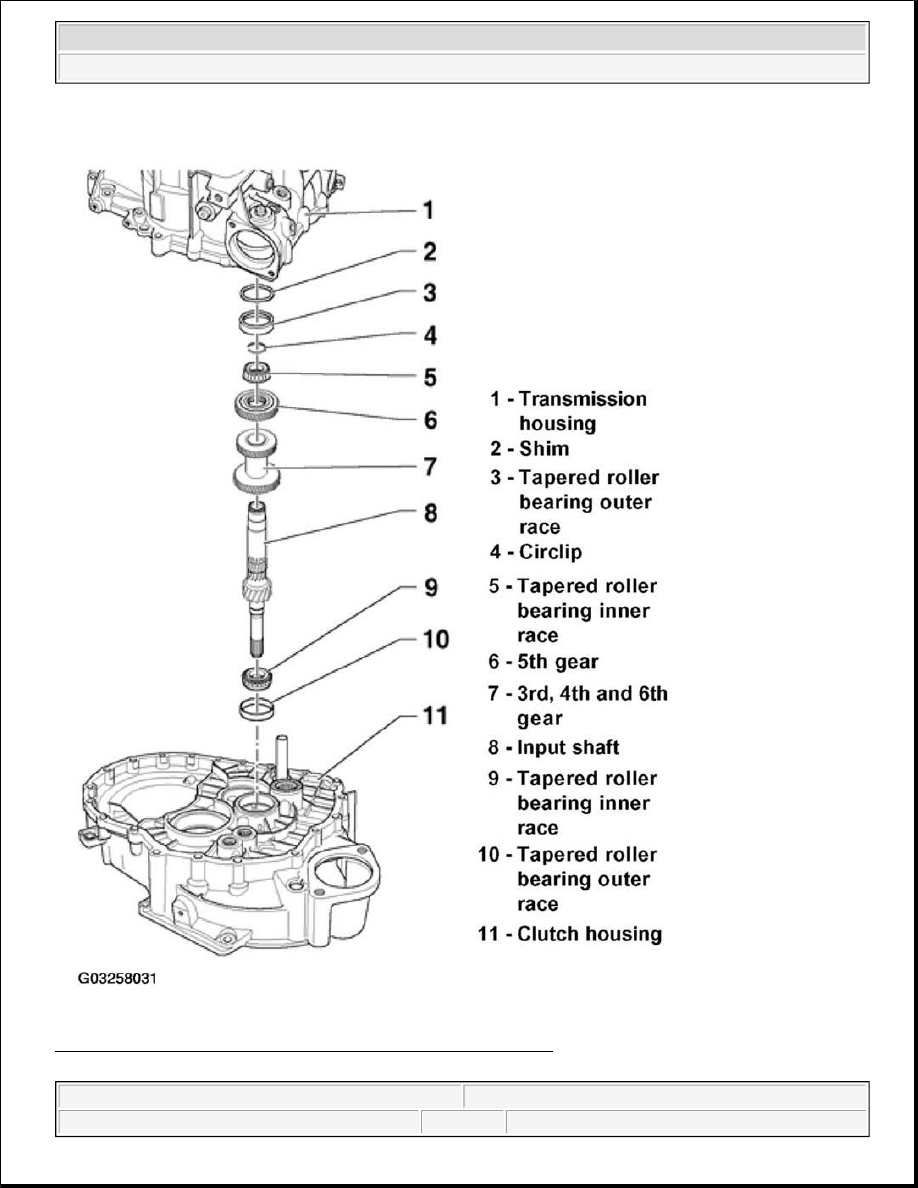

Fig. 62: Disassembling And Assembling Input Shaft Components
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
