Volkswagen New Beetle. Manual - part 2392





2. Selector rod with 3rd and 4th gear selector forks

3. Selector rod with 1st/2nd/5th and reverse gear selector forks

4. Reverse gear selector fork

5. Ball sleeve

z

Pulling out. See Pulling out reverse gear selector fork ball sleeve .

z

Pressing in. See Pressing in reverse gear selector fork ball sleeve .



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle





2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

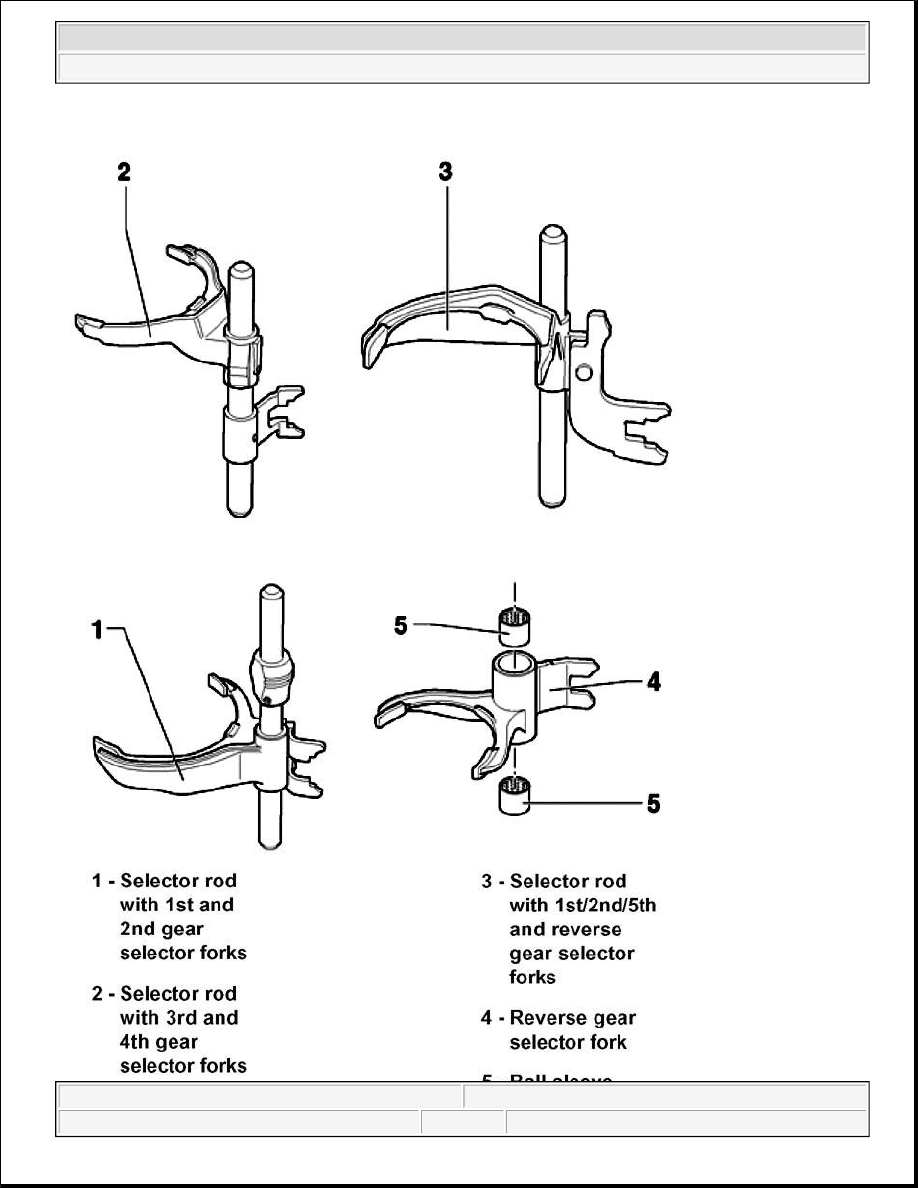

Fig. 55: Disassembling And Assembling Selector Forks
Courtesy of VOLKSWAGEN OF AMERICA, INC.


Pulling out reverse gear selector fork ball sleeve

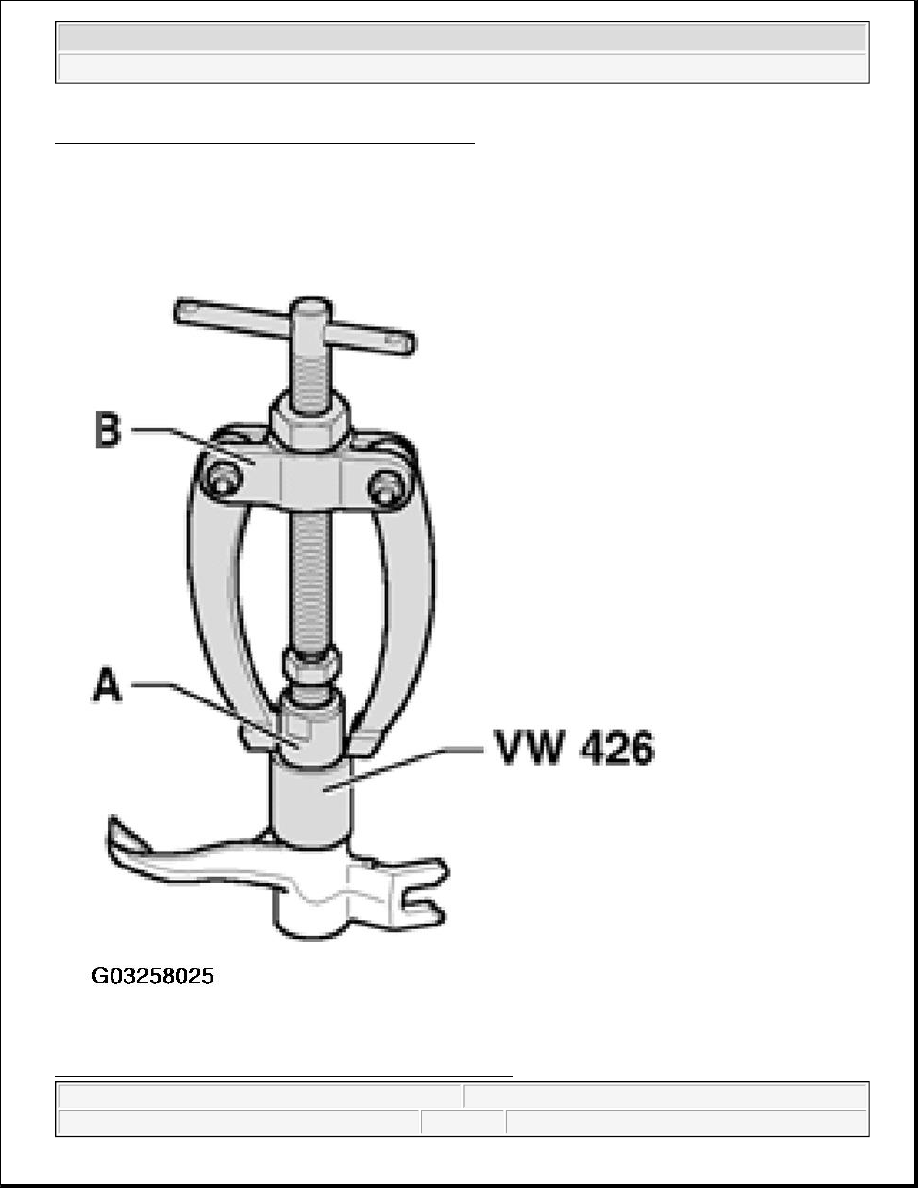

Fig. 56: Pulling Out Reverse Gear Selector Fork Ball Sleeve



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



Courtesy of VOLKSWAGEN OF AMERICA, INC.

A. Internal extractor 18 to 23 mm, e.g. Kukko 21/3

B. Counter support. e.g. Kukko 22/1

Pressing in reverse gear selector fork ball sleeve

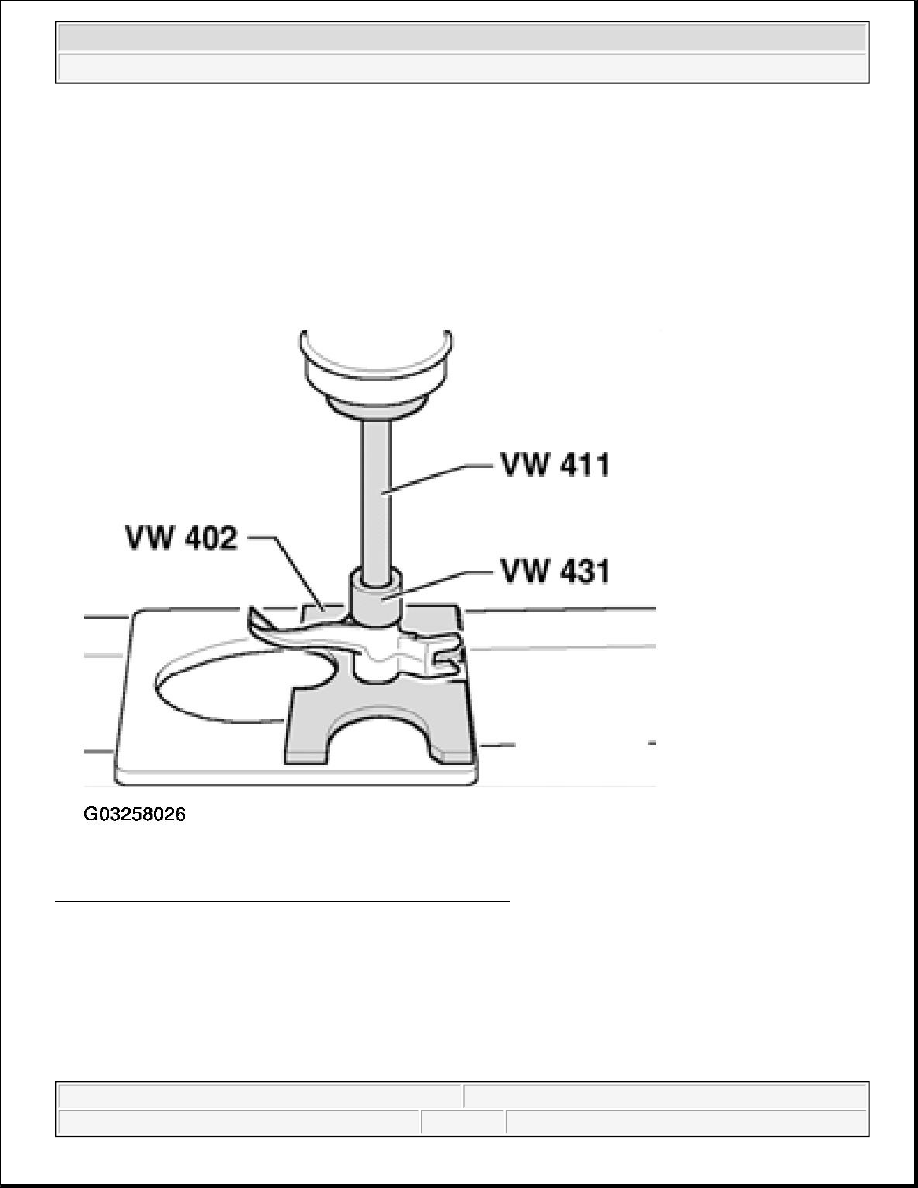

Fig. 57: Pressing In Reverse Gear Selector Fork Ball Sleeve
Courtesy of VOLKSWAGEN OF AMERICA, INC.

MANUAL TRANSMISSION - GEARS, SHAFTS

INPUT SHAFT, DISASSEMBLING AND ASSEMBLING

Special tools and equipment



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
