RATIOS, EQUIPMENT .

TORQUE CONVERTER, DRAINING

Special Tools And Equipment

z

V.A.G 1358/A Oil extractor unit

z

V.A.G 1358 A/1 Oil extraction probe

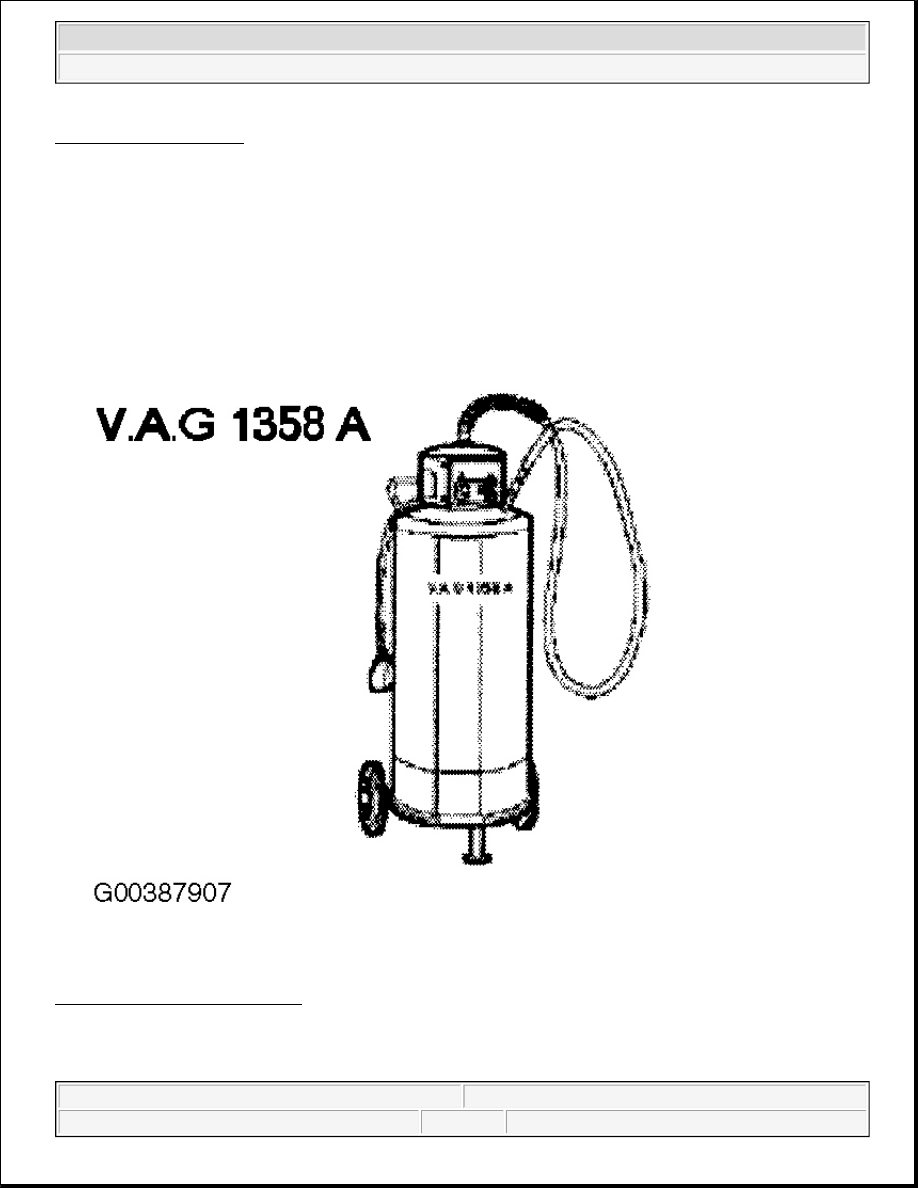

Fig. 9: Identifying Oil Extractor
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Drain the torque converter when performing a major overhaul of the transmission or if the ATF has become



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC TRANSMISSION Overhaul - New Beetle, 09G



contaminated by abrasion as follows:

Extract ATF from torque converter using V.A.G 1358 A and probe V.A.G 1358 A/1. See Fig. 10 .

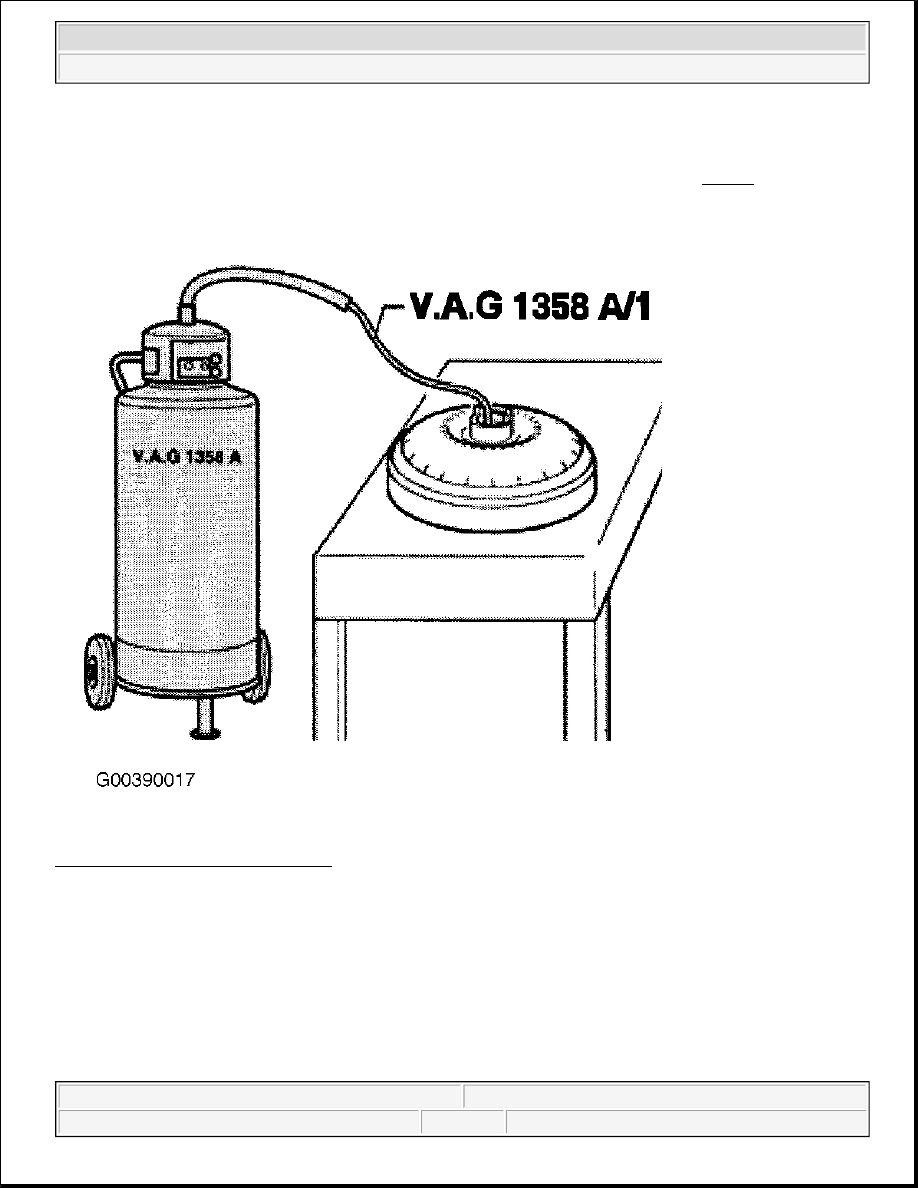

Fig. 10: Draining Torque Converter
Courtesy of VOLKSWAGEN UNITED STATES, INC.

TORQUE CONVERTER, REMOVING

Special Tools And Equipment

z

VW 681 Extractor lever



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC TRANSMISSION Overhaul - New Beetle, 09G

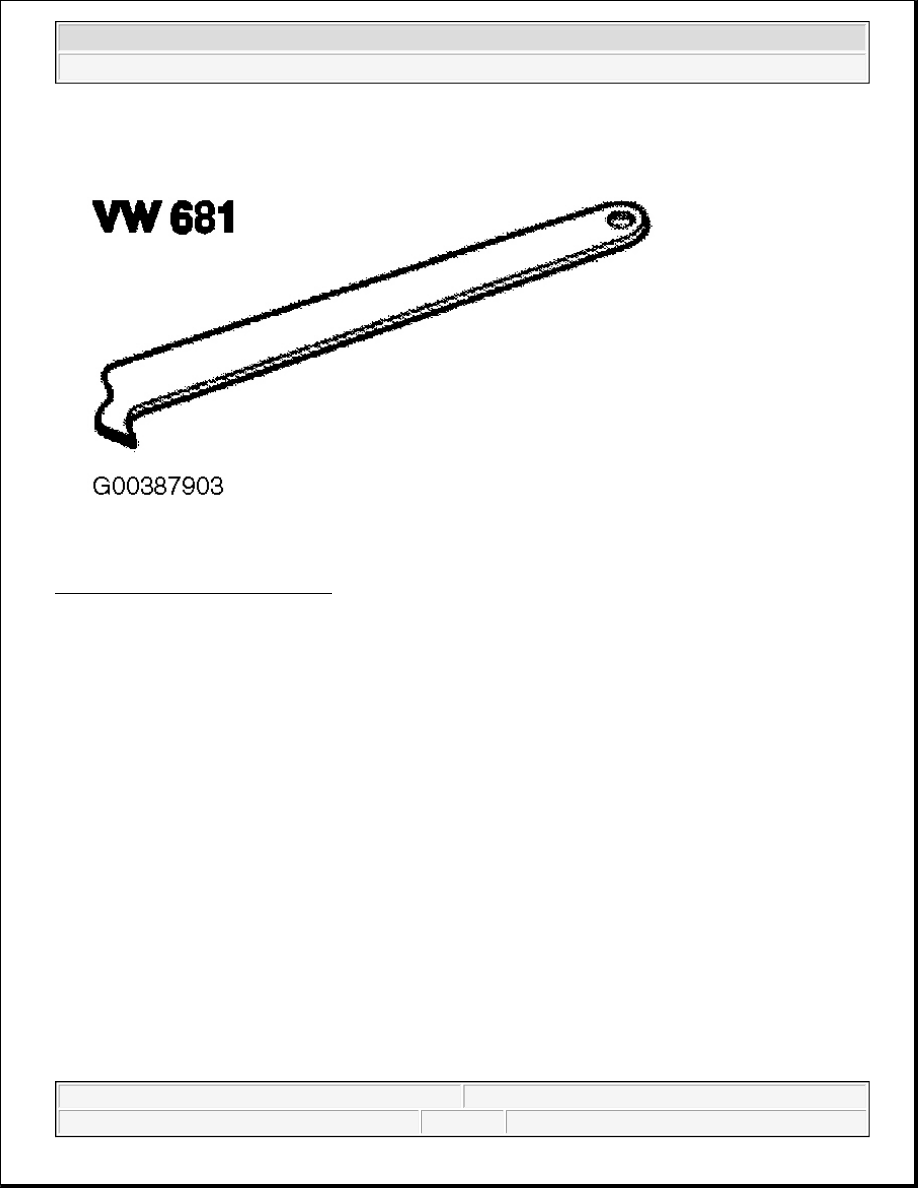

Fig. 11: Identifying Extractor Lever
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Removing Torque Converter Oil Seal



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC TRANSMISSION Overhaul - New Beetle, 09G

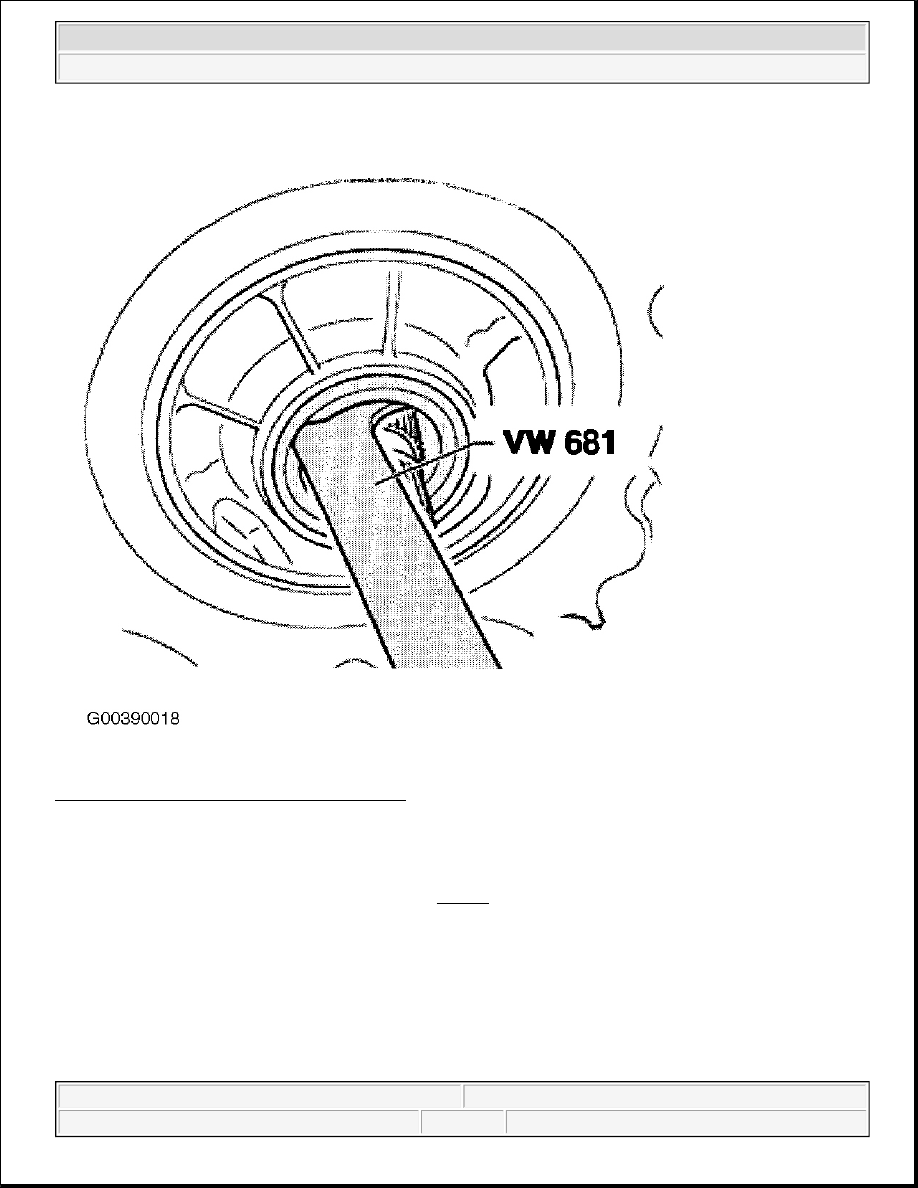

Fig. 12: Removing Torque Converter Oil Seal
Courtesy of VOLKSWAGEN UNITED STATES, INC.

TORQUE CONVERTER, CHECKING

Check torque converter hub for scoring (arrow). See Fig. 13 .



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC TRANSMISSION Overhaul - New Beetle, 09G
