Volkswagen New Beetle. Manual - part 2285

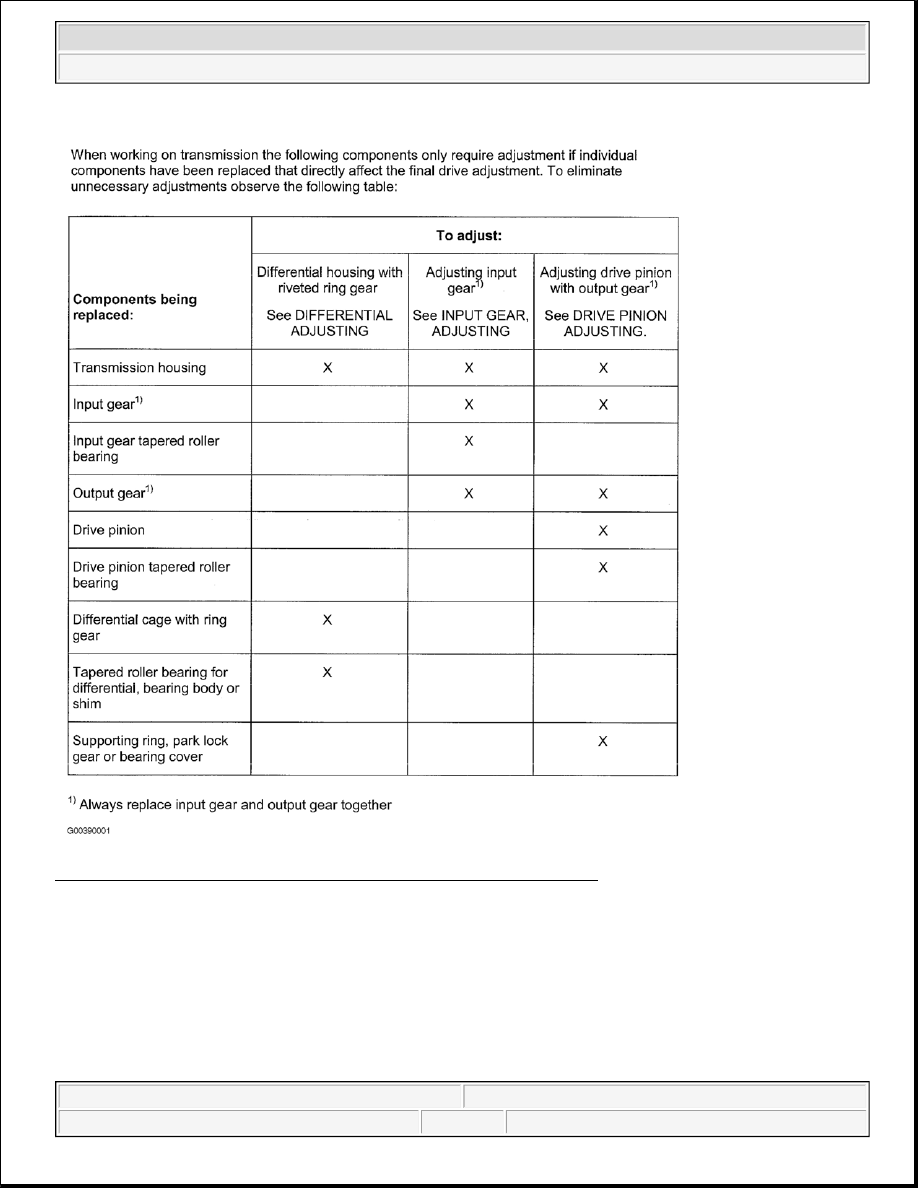

Fig. 209: Adjustments Table (After Replacing Individual Components)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

DRIVE PINION, ADJUSTING

Special Tools And Equipment

z

VW 385/17 End dimension plate

z

VW 387 Universal dial gauge bracket

z

Dial gauge



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

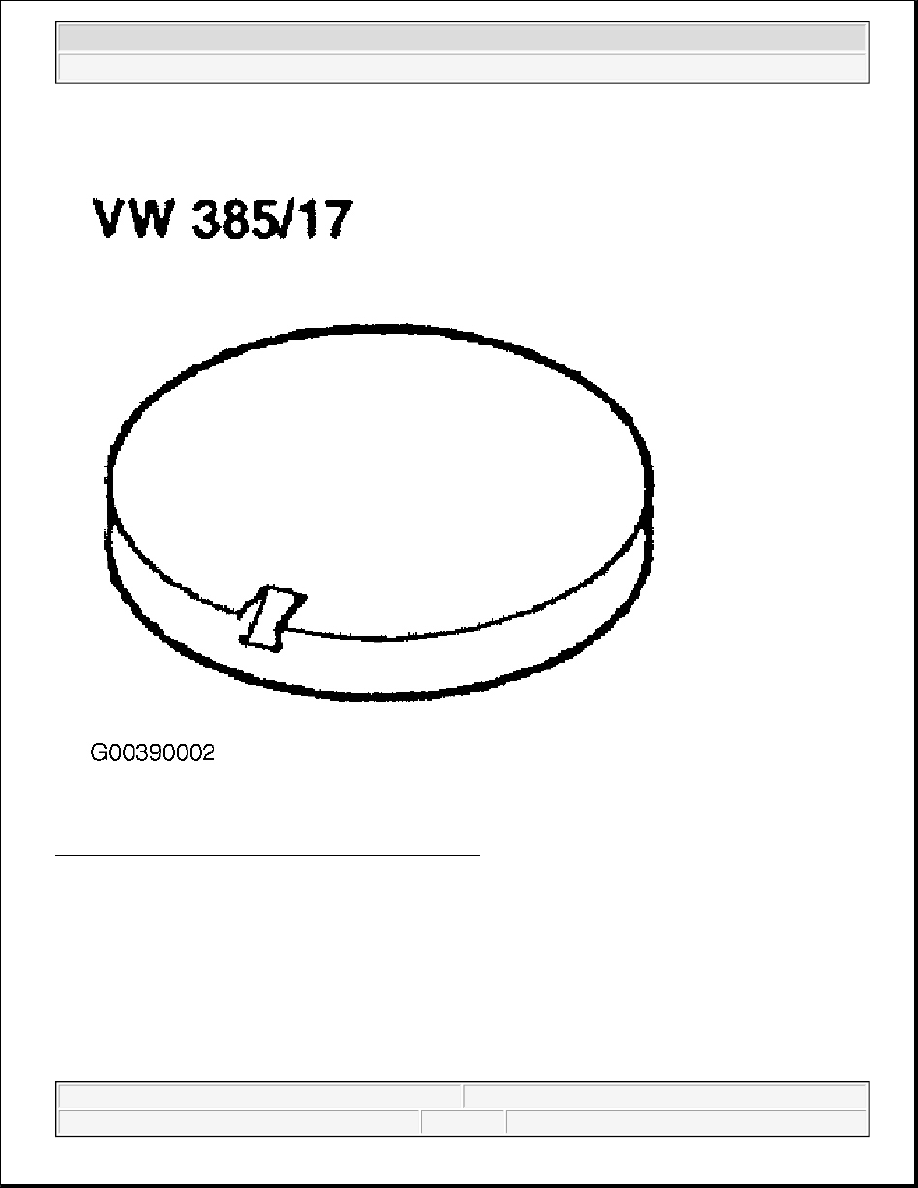

Fig. 210: Identifying End Dimension Plate (VW 385/17)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

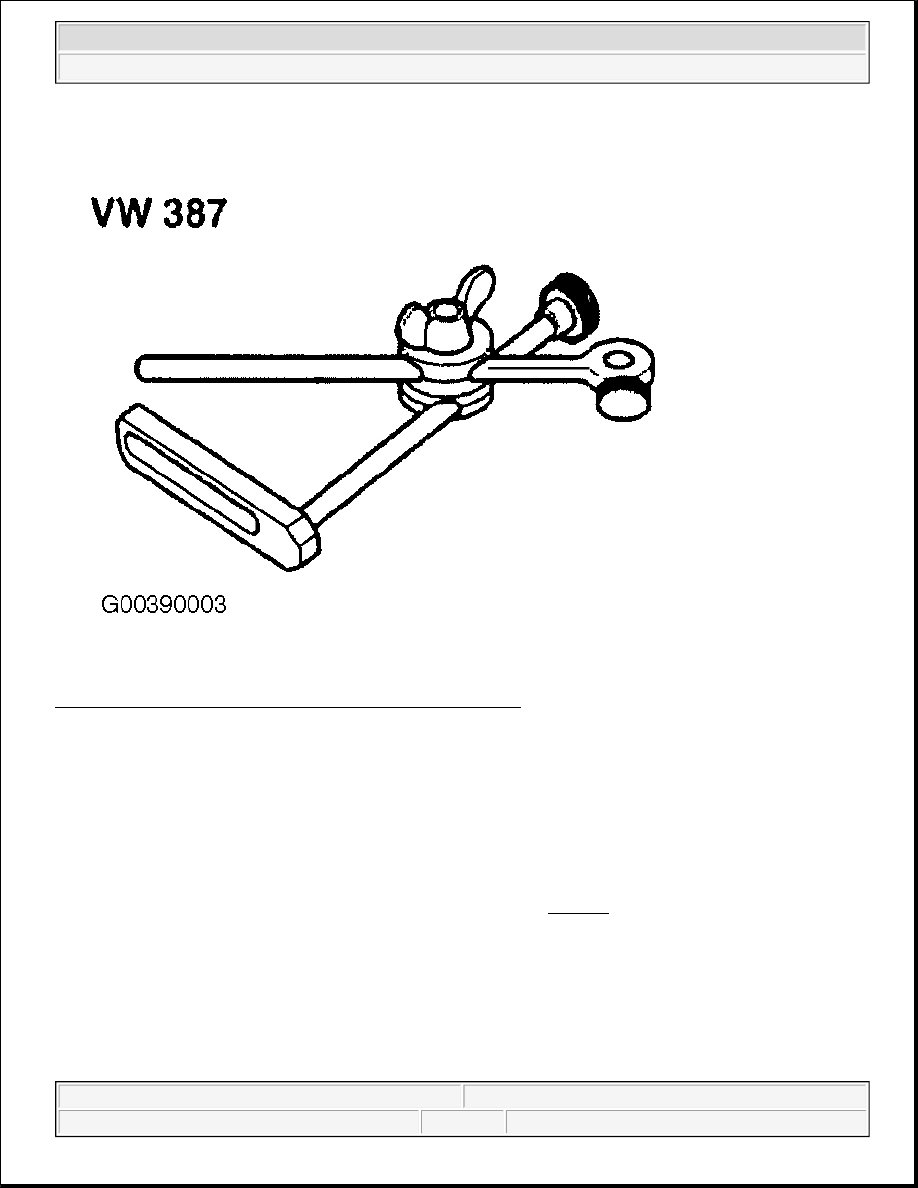

Fig. 211: Identifying Universal Dial gauge Bracket (VW 387)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Conditions

z

Supporting ring for drive pinion bearing is installed and secured.

z

Parking lock mechanism and parking lock gear are installed.

Adjusting

Place two shims (each 1.5 mm thick) -arrow- onto drive pinion. See Fig. 212 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

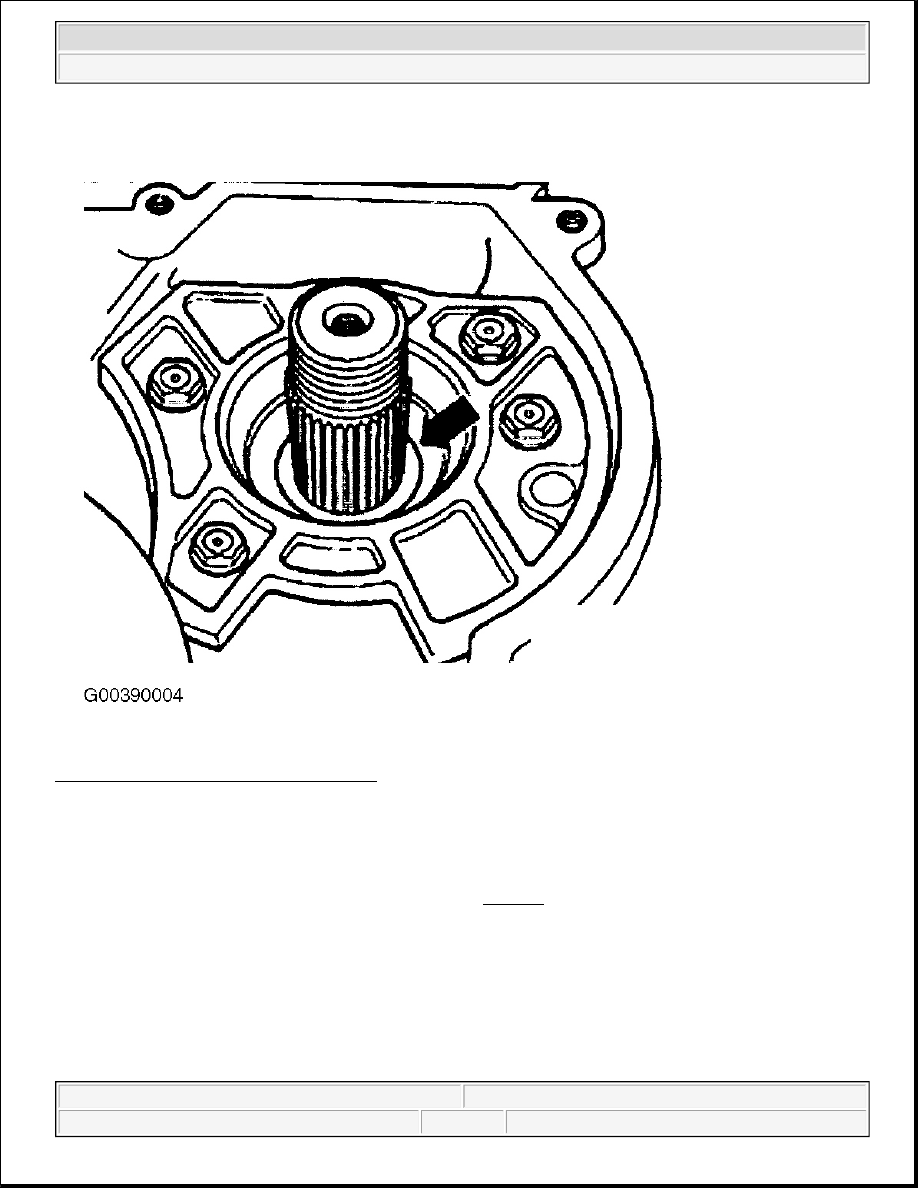

Fig. 212: Locating Shims On Drive Pinion
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Place output gear with tapered roller bearing onto drive pinion and tighten hex nut (41 mm AF) to 250 Nm;
engage parking lock when performing this step.

Insert dial gauge -A- and zero with a preload of 1 mm. See Fig. 213 . Move drive pinion up and down. Read off
play at dial gauge and note (example 0.93 mm).



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
