Fig. 205: Pulling Off Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Pressing On Tapered Roller Bearing Inner Race



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



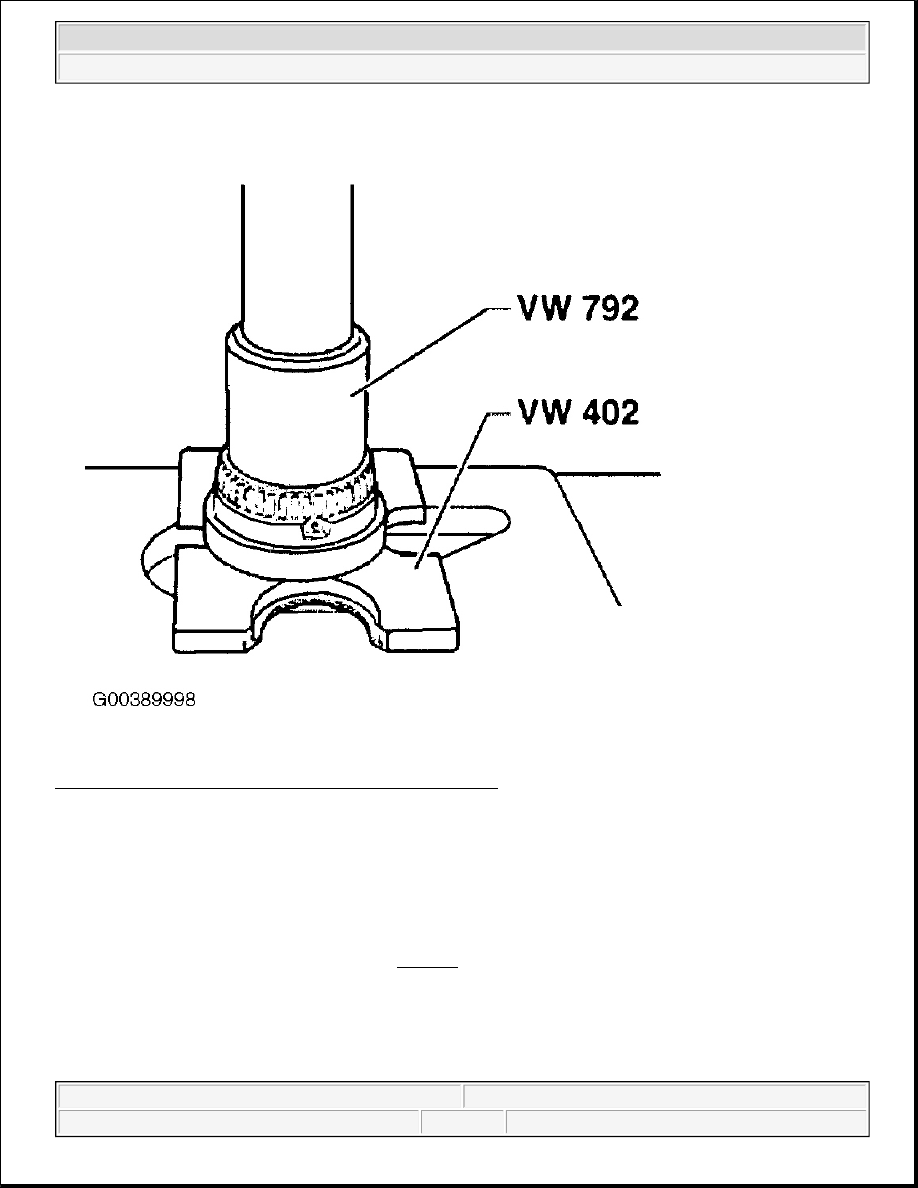

Fig. 206: Pressing On Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Removing And Installing Differential Pinion Shaft Spring Pin

Length of spring pin 28.5 mm

Removing

Pull out spring pin with side cutting pliers. See Fig. 207 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

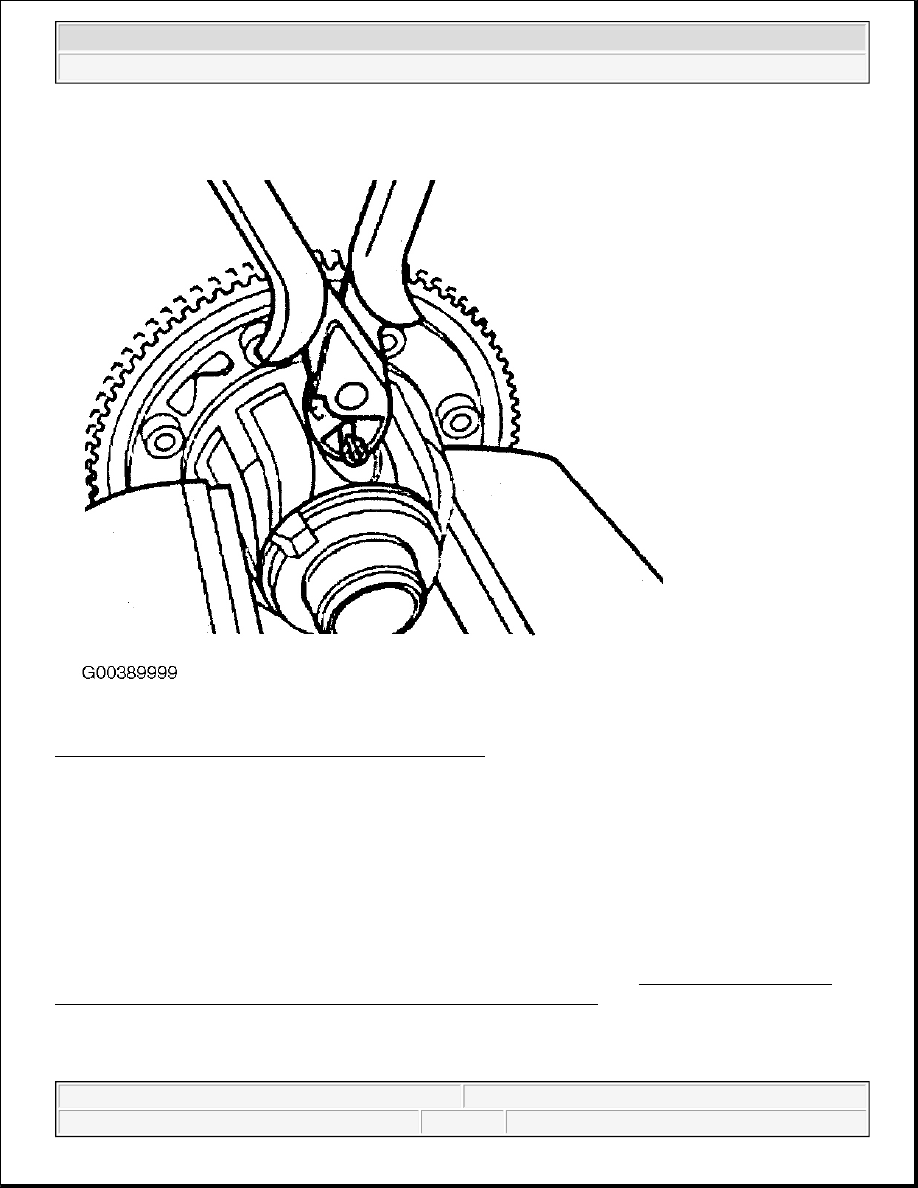

Fig. 207: Removing Differential Pinion Shaft Spring Pin
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Installing

Drive in spring pin as far as stop.

FINAL DRIVE, ADJUSTING

OVERVIEW OF ADJUSTMENTS

To prevent unnecessary adjustment work on final drive after making repairs, see ADJUSTMENTS TO BE
COMPLETED AFTER REPLACING INDIVIDUAL COMPONENTS
.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

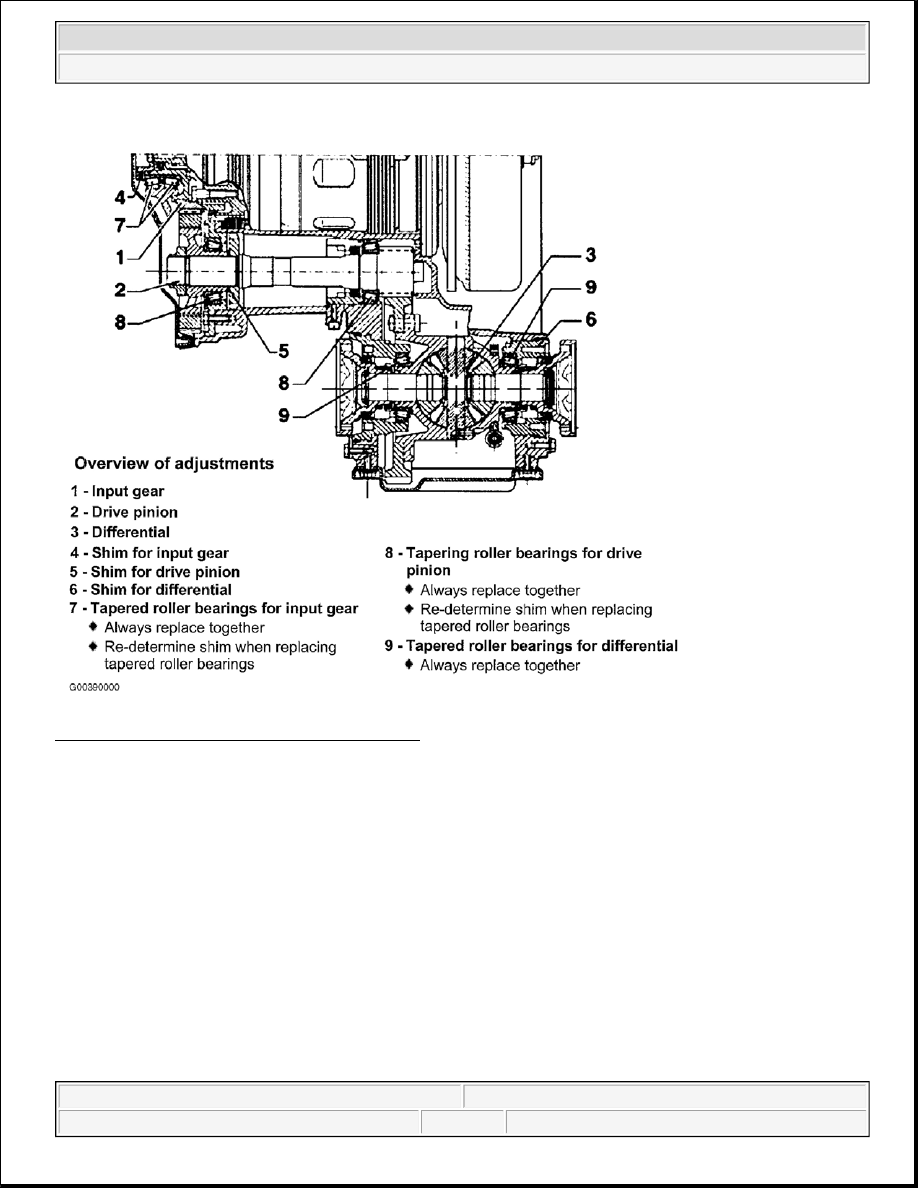

Fig. 208: Overview Of Final Drive Adjustments
Courtesy of VOLKSWAGEN UNITED STATES, INC.

ADJUSTMENTS TO BE COMPLETED AFTER REPLACING INDIVIDUAL COMPONENTS



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
