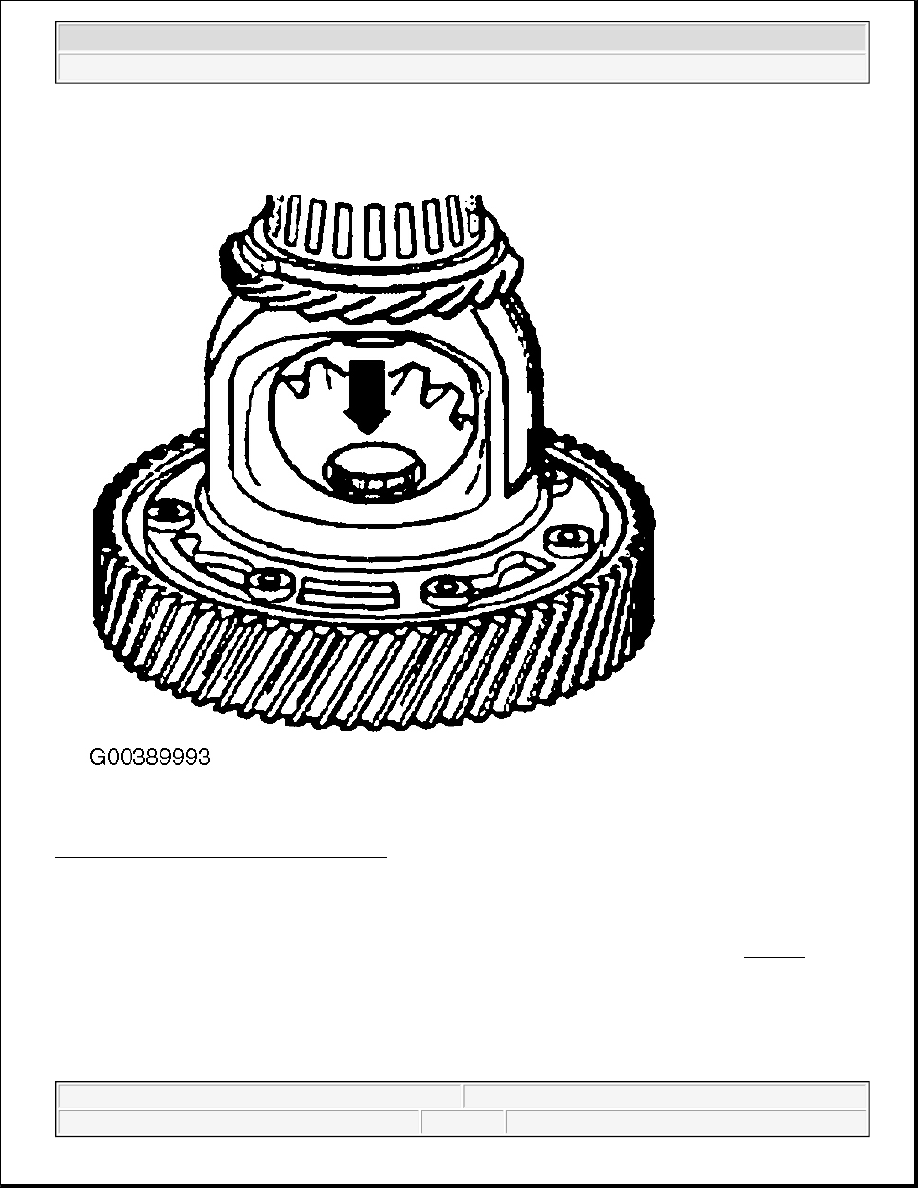

Fig. 201: Inserting Differential Bevel Gears
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Pressing In Tapered Roller Bearing Outer Race

With adjusting ring or bearing body heated, insert outer race and press home as far as stop. See Fig. 202 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

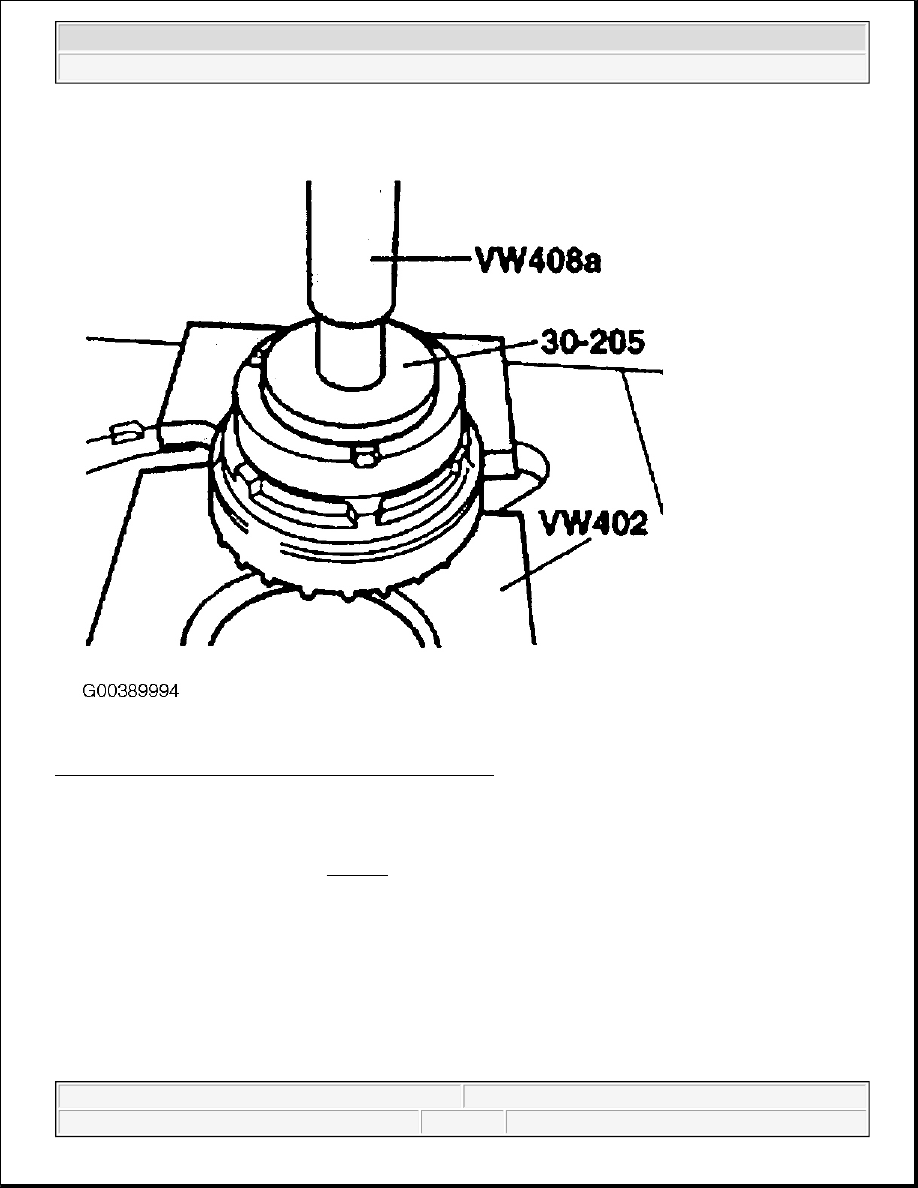

Fig. 202: Pressing In Tapered Roller Bearing Outer Race
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Pulling Out Tapered Roller Bearing Outer Race

A - Kukko 22/2 counter-support. See Fig. 203 .

B - Kukko 21/7 internal puller



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

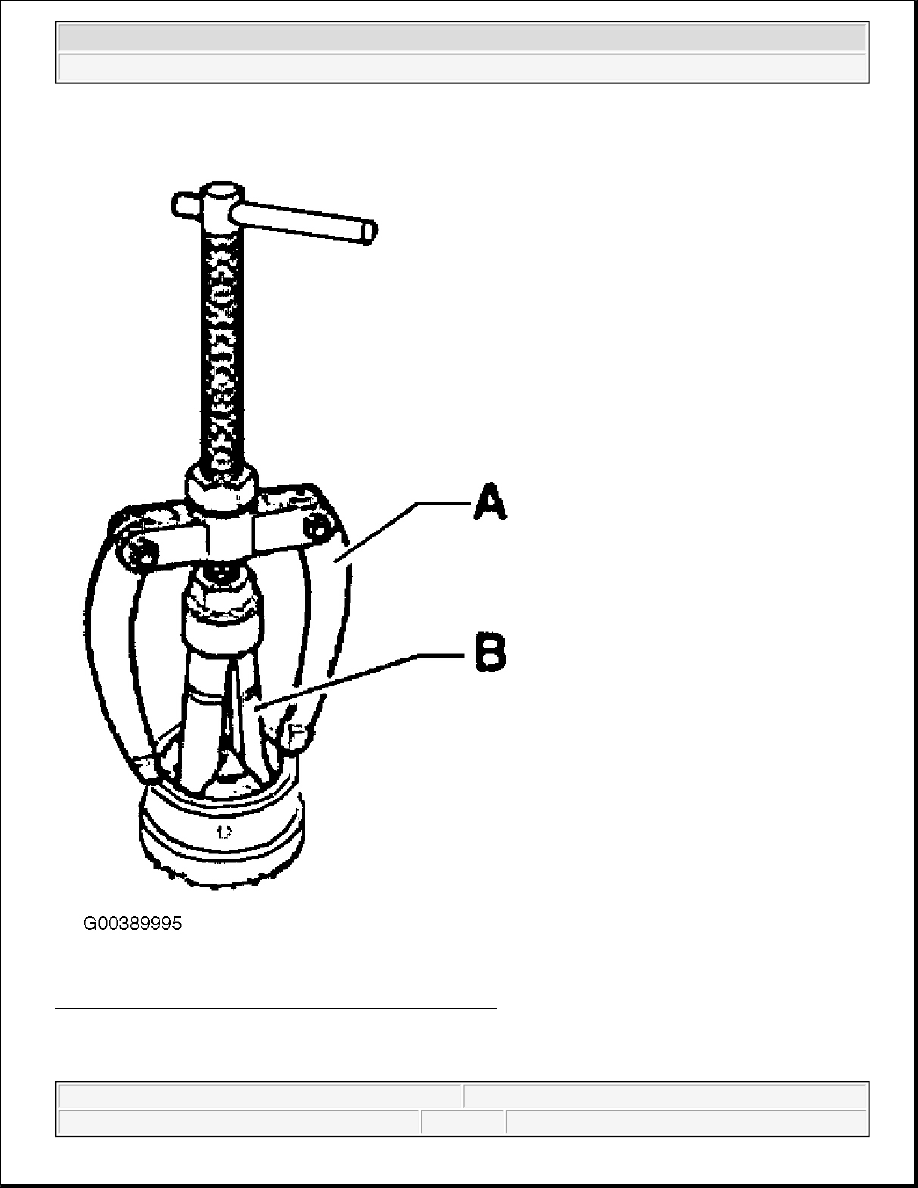

Fig. 203: Pulling Out Tapered Roller Bearing Outer Race
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Pressing In Tapered Roller Bearing Outer Race



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

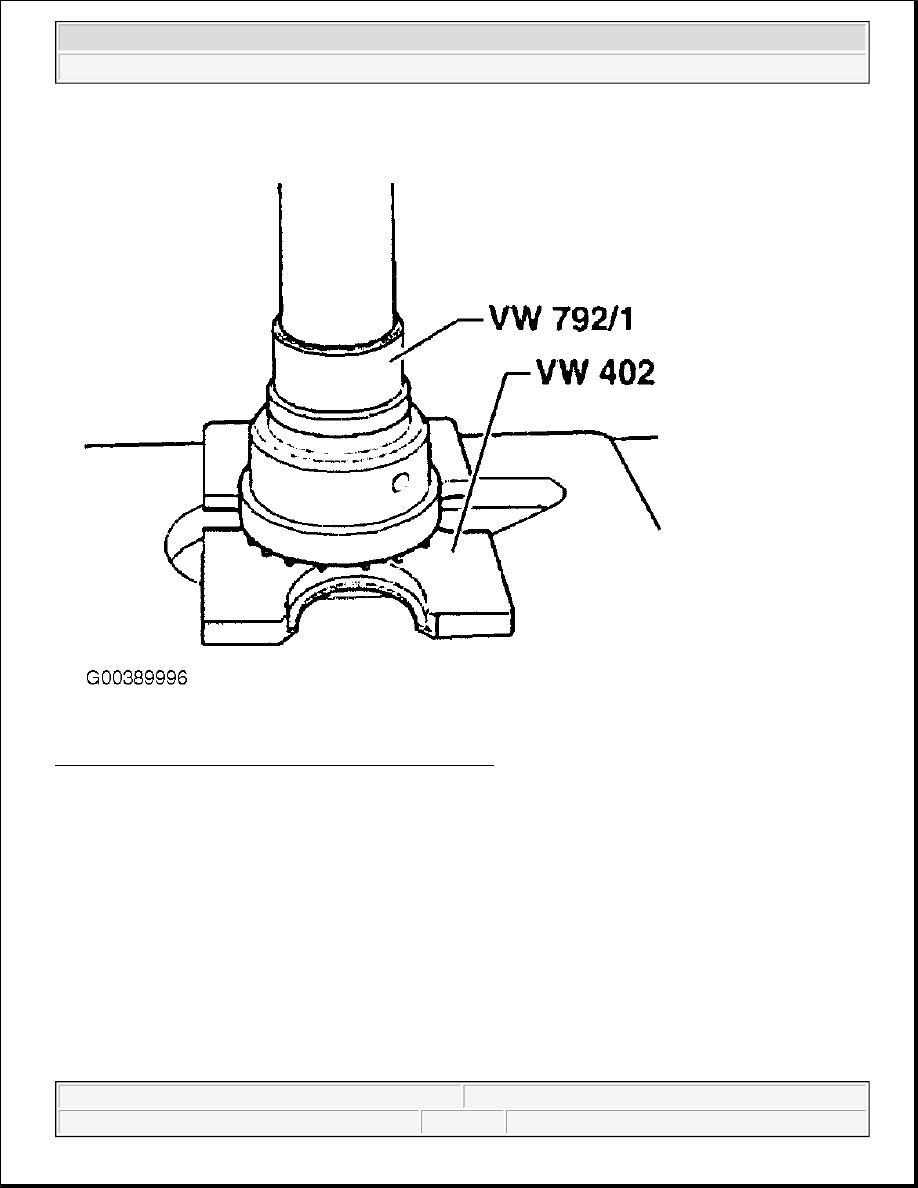

Fig. 204: Pressing In Tapered Roller Bearing Outer Race
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Pulling Off Tapered Roller Bearing Inner Race

Place press piece VW 433 on bearing body.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
