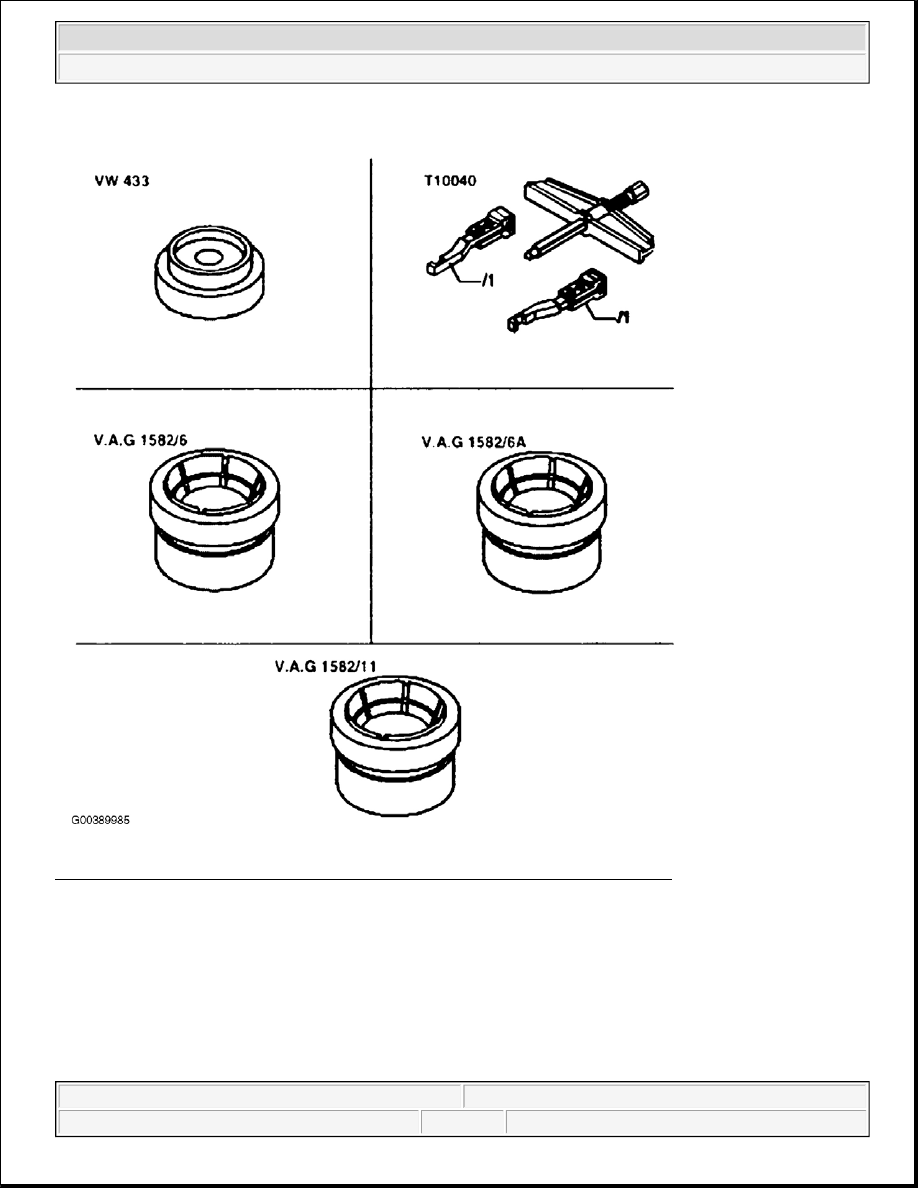

Fig. 193: Identifying Differential Disassembly & Assembly Special Tools (3 Of 3)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

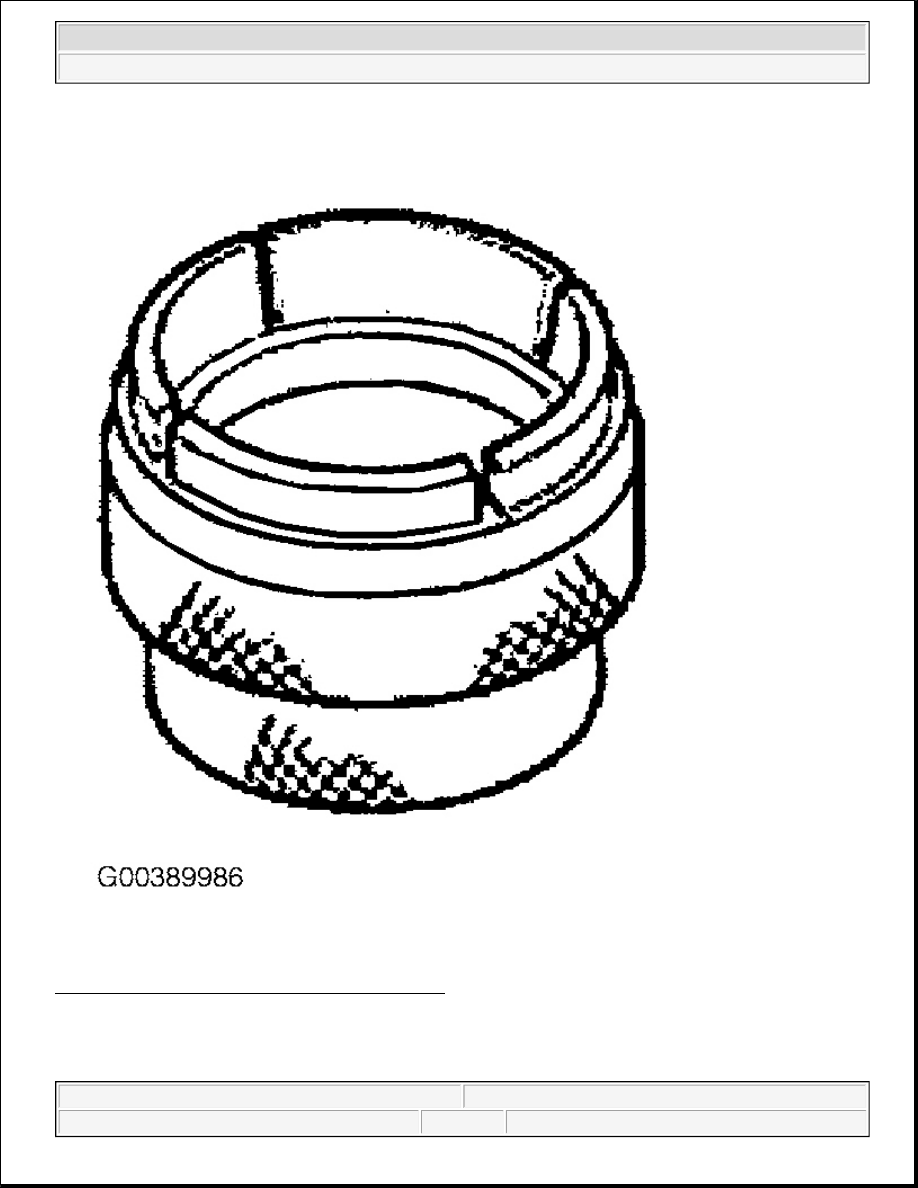

Fig. 194: Identifying Clamping Ring (VAG 1582/3)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

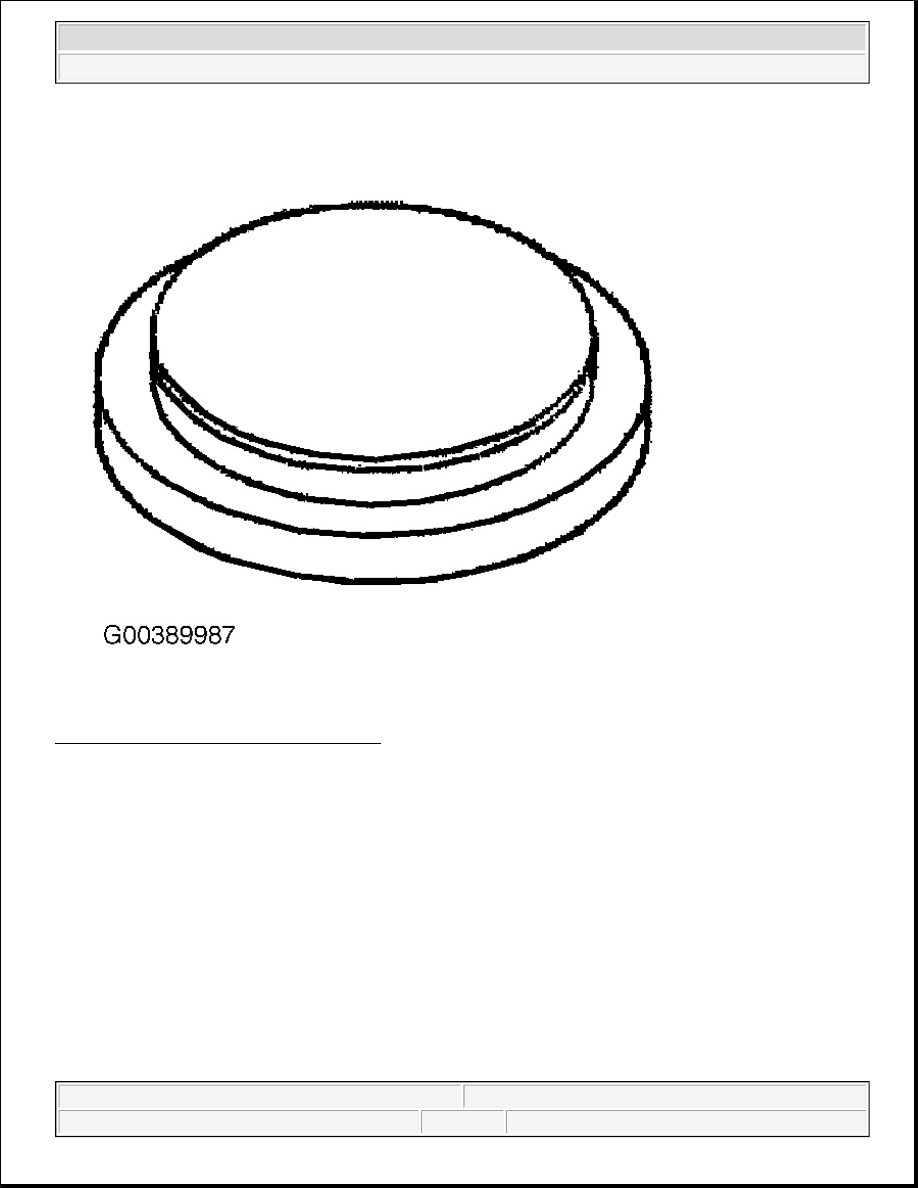

Fig. 195: Identifying Thrust Piece (30-555)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

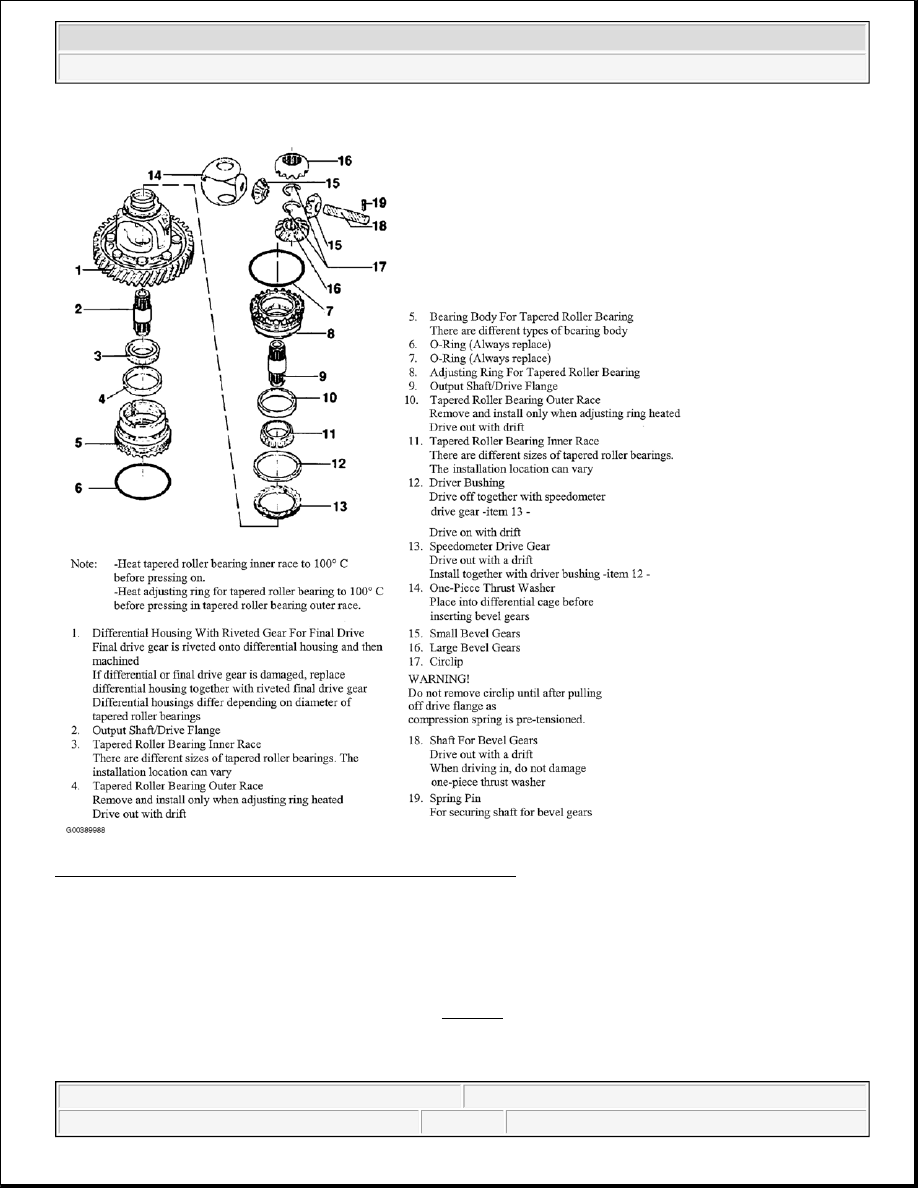

Fig. 196: Overview Of Differential Disassembly & Assembly
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Pulling Off Tapered Roller Bearing Inner Race

Use adapter VAG 1582/6A for larger bearings

Place press piece 30-555 on differential housing. See Fig. 197 .
