Volkswagen New Beetle. Manual - part 2280





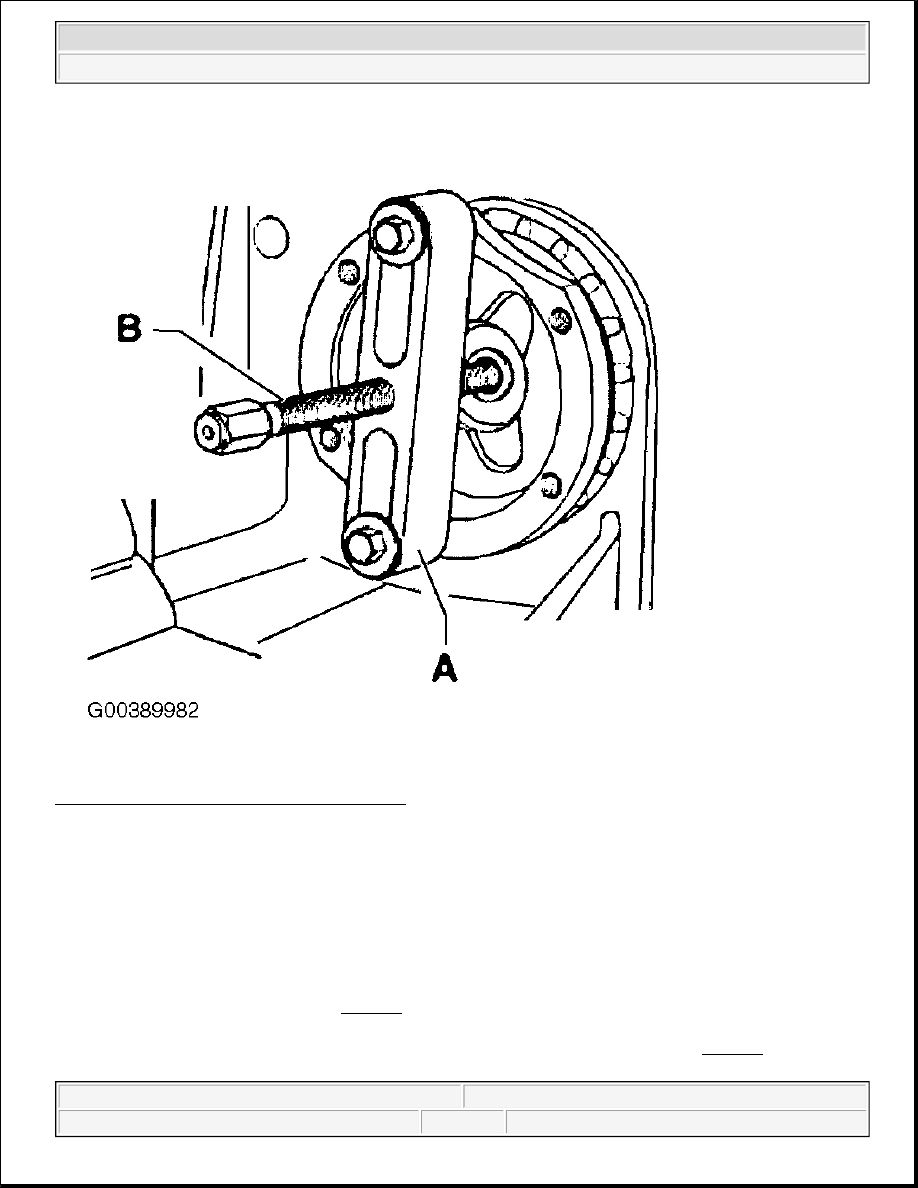

Fig. 190: Removing & Installing Drive Flange
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Pull off drive flange.

Installing

Secure puller 18-0 on drive flange. See Fig. 190 .

Exchange spindle -B- from Kukko 18-0 for spindle with nut from assembly tool 330. See Fig. 189 .

NOTE:

Drive flange for triple roller shaft with 108 mm flange diameter can also be
pulled off with assembly tool VW 391.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



Pull in drive flange.

DIFFERENTIAL, DISASSEMBLING AND ASSEMBLING

Number of teeth on final drive gear vary based on transmission code. For correct number used, see CODE
LETTERS, TRANSMISSION APPLICATION, RATIOS, EQUIPMENT
 .

Special Tools And Equipment

z

VW 402 Thrust plate

z

VW 408 A Press tool

z

VW 411 Press tool

z

30-205 Thrust plate

z

40-21 Press tool

z

VAG 1582 Tapered roller bearing puller

z

VW 191

z

VW 472/1 Thrust piece

z

VW 472/2 Thrust piece

z

VW 792 Thrust piece

z

3347 Assembly tool

z

2010

z

VW 433 Thrust piece

z

VAG 1582/6 Grip

z

VAG 1582/6A Grip

z

VAG 1582/11 Grip

z

Kukko 21/7 Internal puller

z

Kukko 22/2 Counter-support

z

VAG 1582/3 Clamping ring

z

30-555 Thrust piece

NOTE:

Drive flange can also be pulled in with VW 391.

NOTE:

For transmissions produced from 04.98, the tool for removing the tapered roller
bearings in the final drive and differential is VAG 1582/8.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



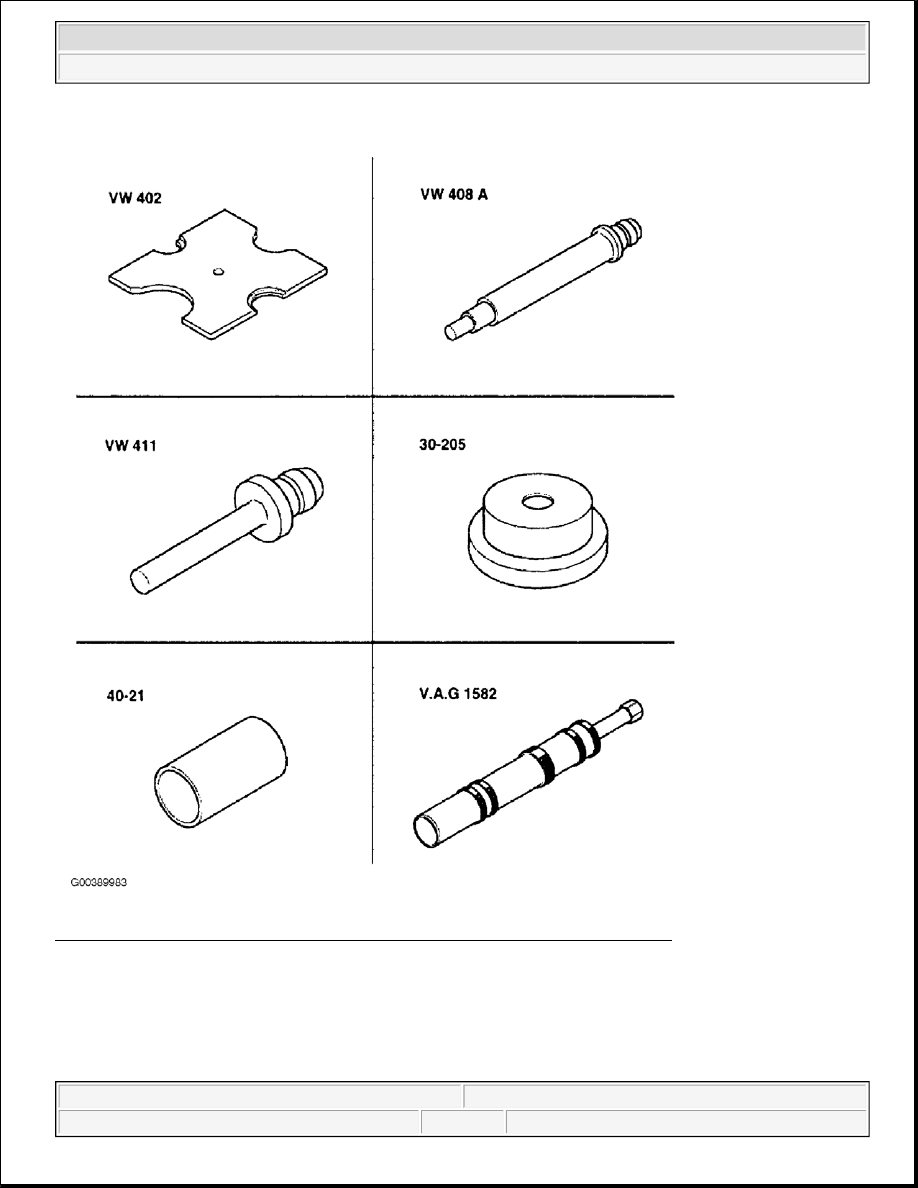

Fig. 191: Identifying Differential Disassembly & Assembly Special Tools (1 Of 3)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



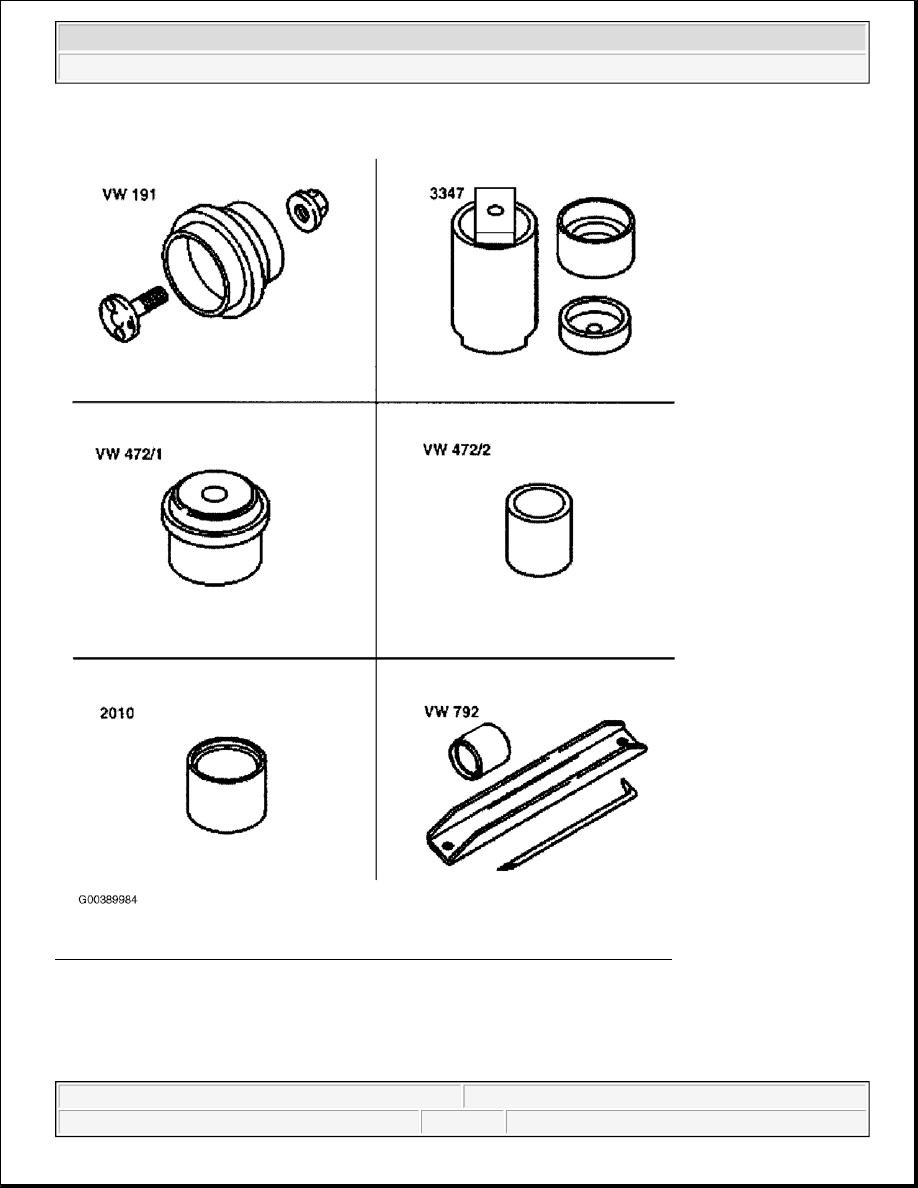

Fig. 192: Identifying Differential Disassembly & Assembly Special Tools (2 Of 3)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
