Insert springs so that spring (arrow) engages in cage. See Fig. 117 .

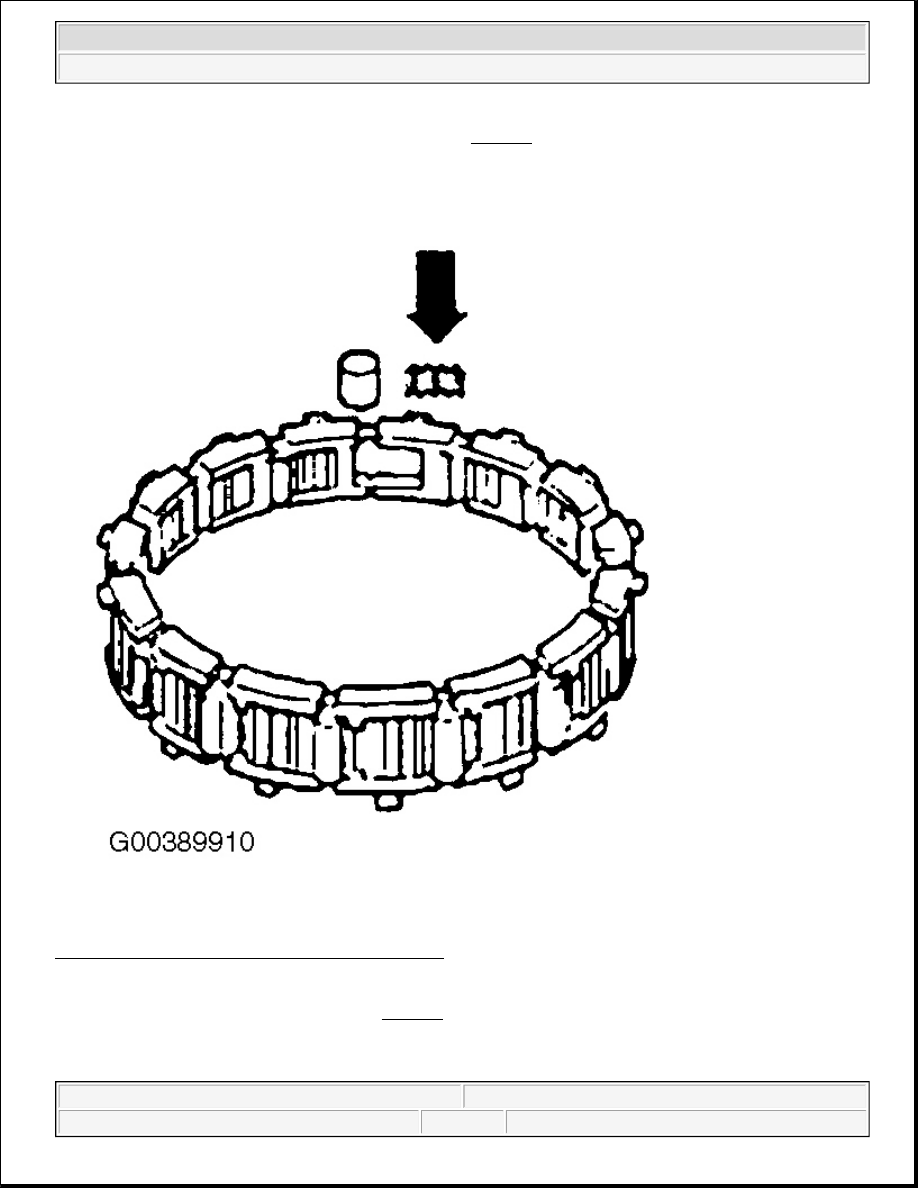

Fig. 117: Installing Rollers & Springs (-B1- Piston)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Install with large lugs (arrow) facing up. See Fig. 118 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

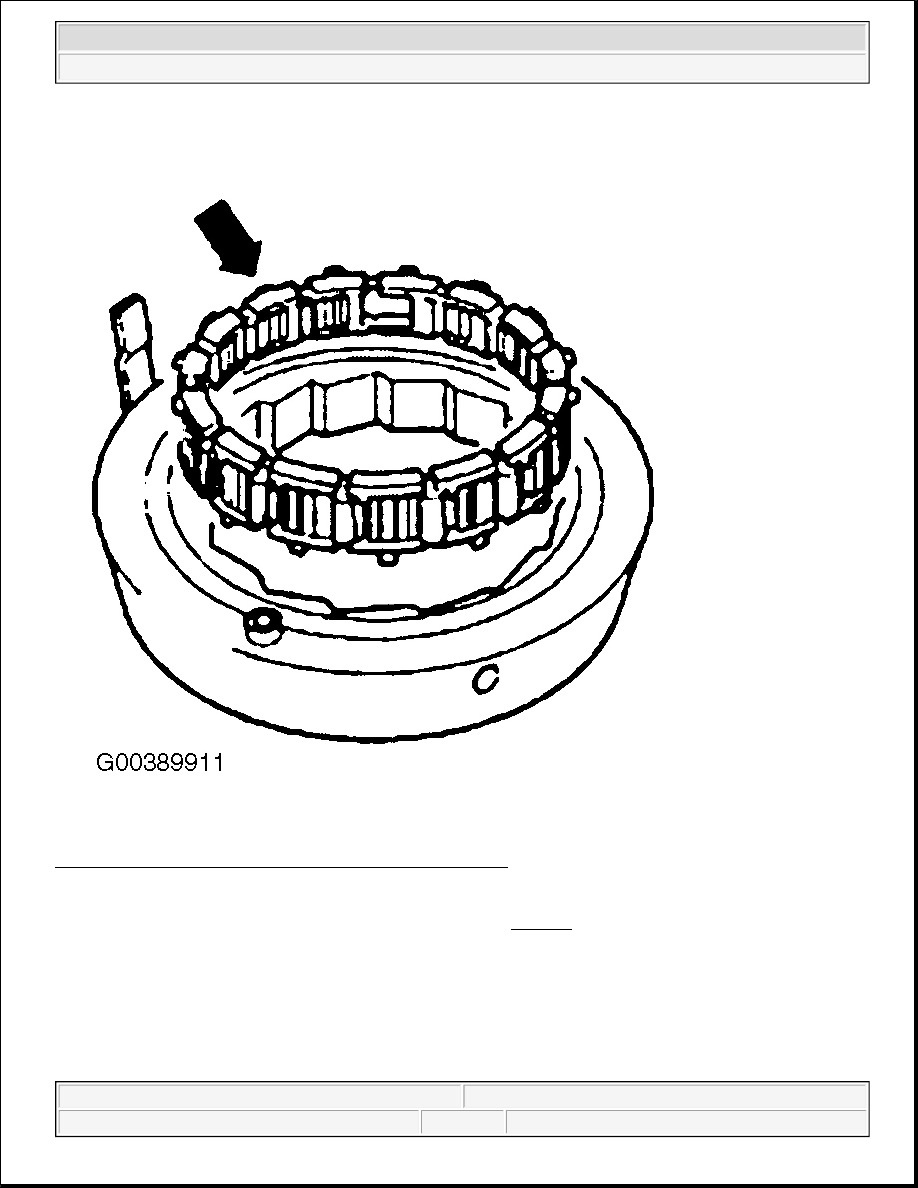

Fig. 118: Inserting Cage W/Springs & Rollers (-B1- Piston)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Secure cage by turning in direction of arrow as far as stop. See Fig. 119 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

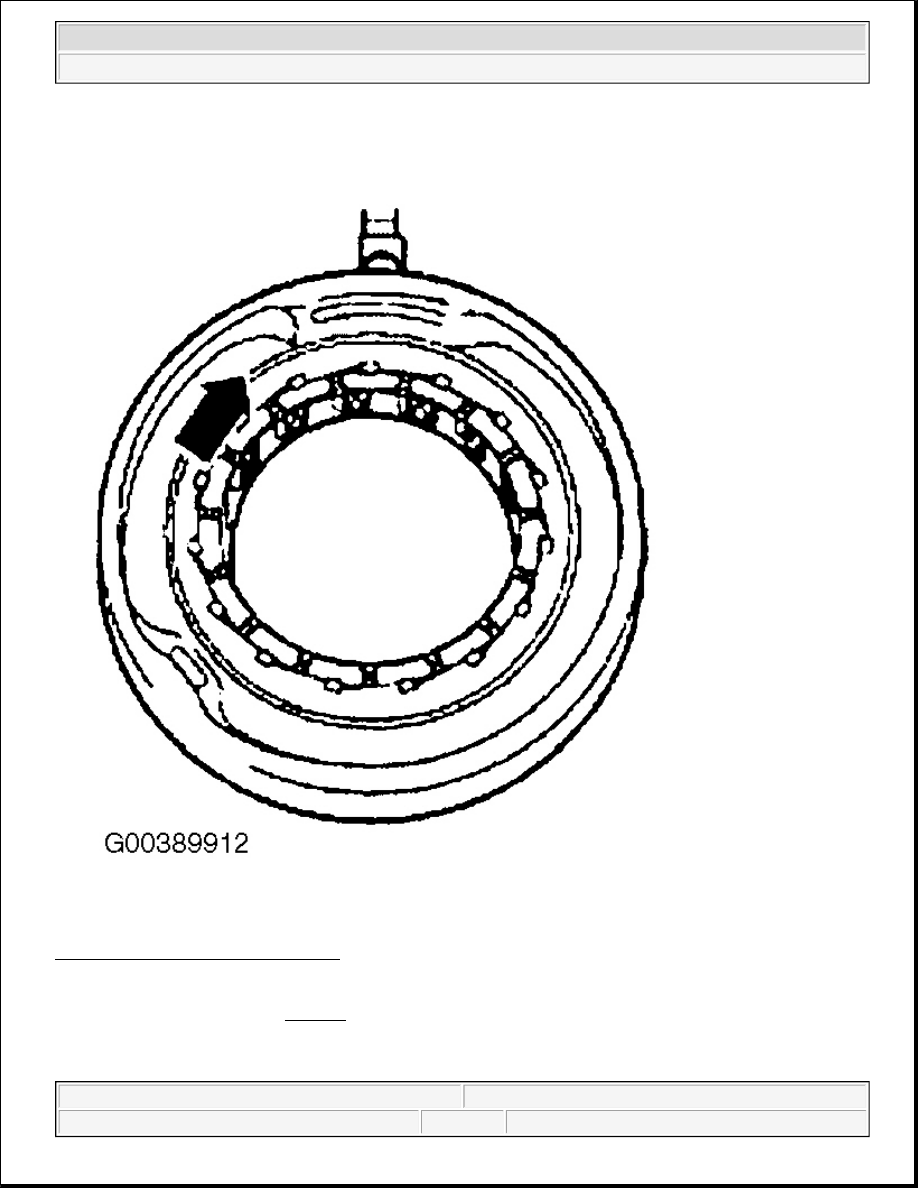

Fig. 119: Securing Cage (-B1- Piston)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Insert piston -A- as shown. See Fig. 120 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

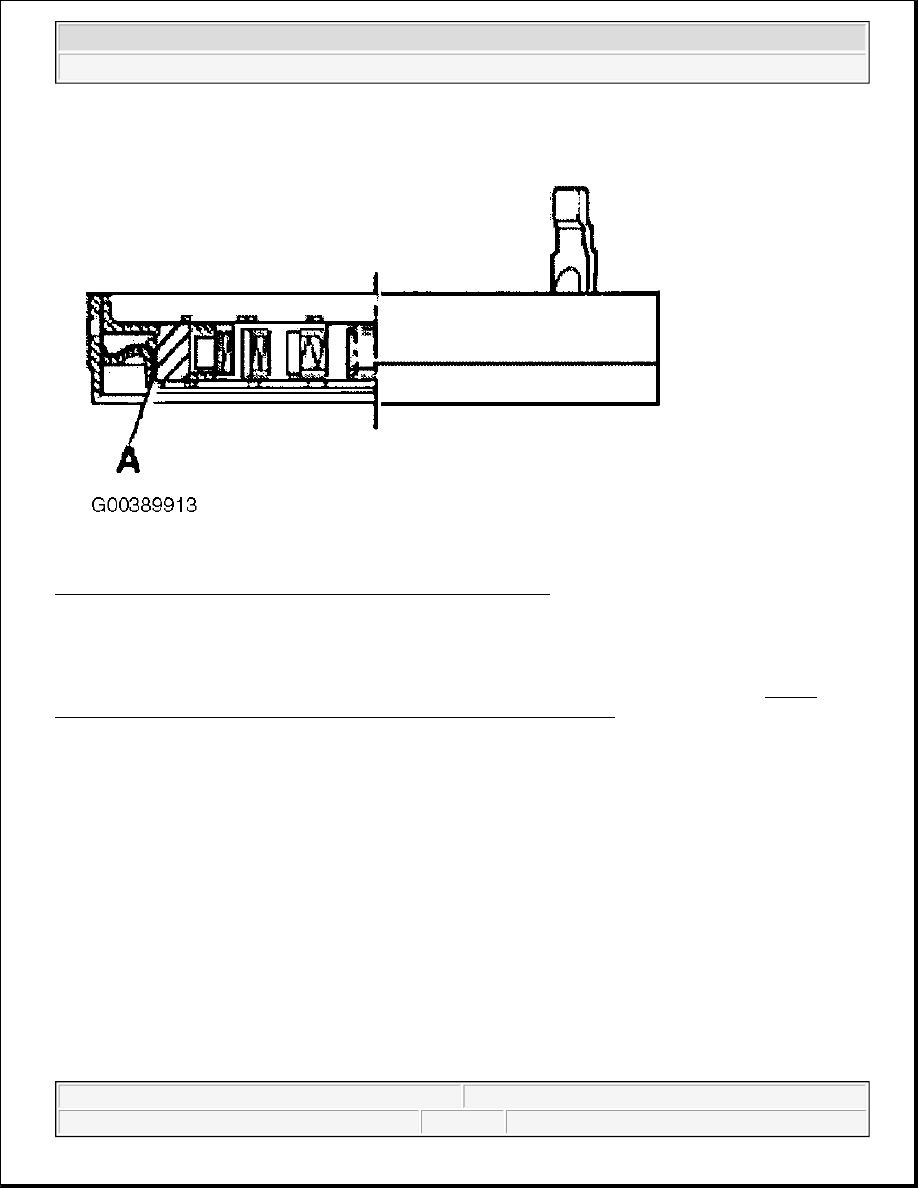

Fig. 120: Identifying Installation Position Of Piston (-B1- Piston)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

1ST TO 3RD GEAR CLUTCH -K1-

Number of inner and outer plates varies based on transmission code. For correct number used, see CODE
LETTERS, TRANSMISSION APPLICATION, RATIOS, EQUIPMENT
 .

Special Tools And Equipment

z

VW 401 Thrust plate

z

VW 402 Thrust plate

z

VW 412 Press tool

z

VW 442 Thrust pad

z

40-203/ 1 Tube, split



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
