Volkswagen New Beetle. Manual - part 2260

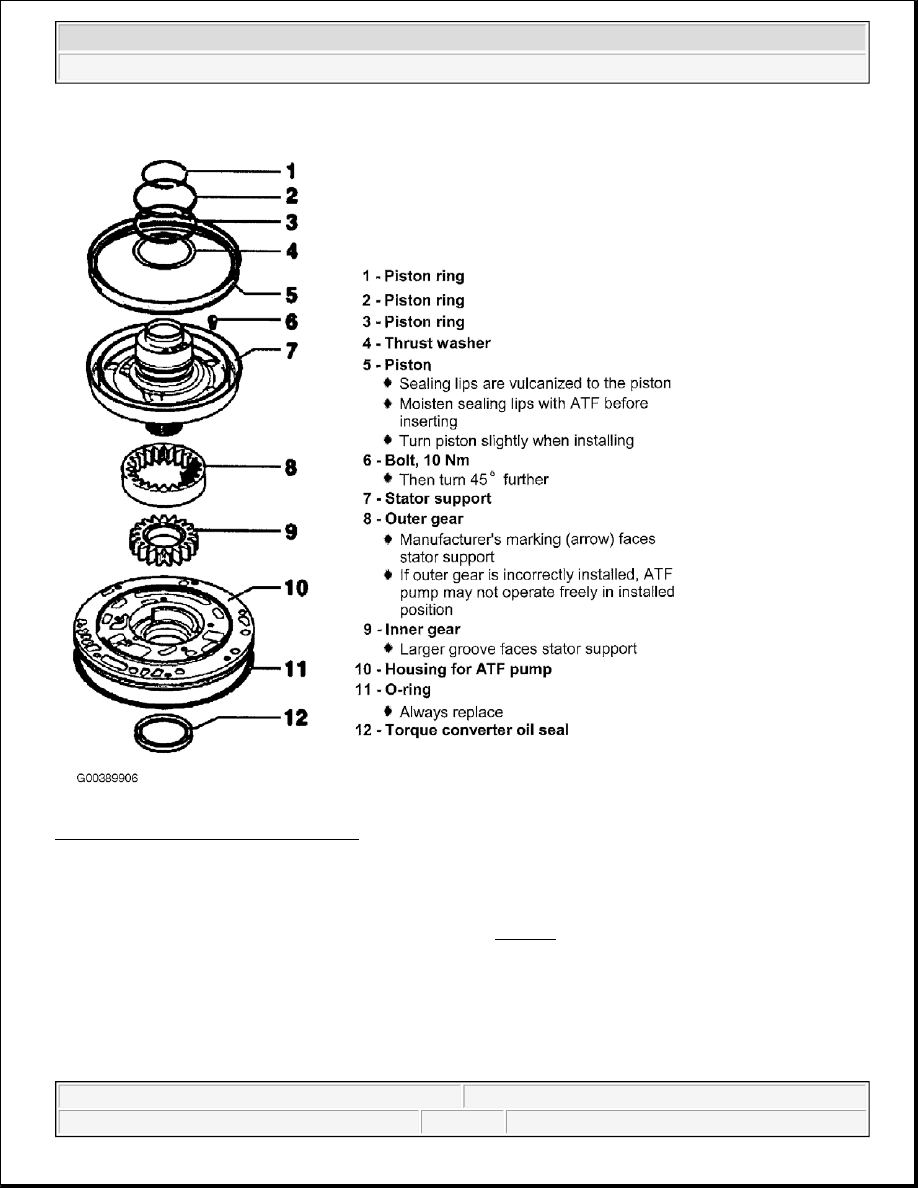

Fig. 113: Exploded View Of ATF Pump
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Disassembling And Assembling

Make sure that ends of piston rings are hooked together. See Fig. 114 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

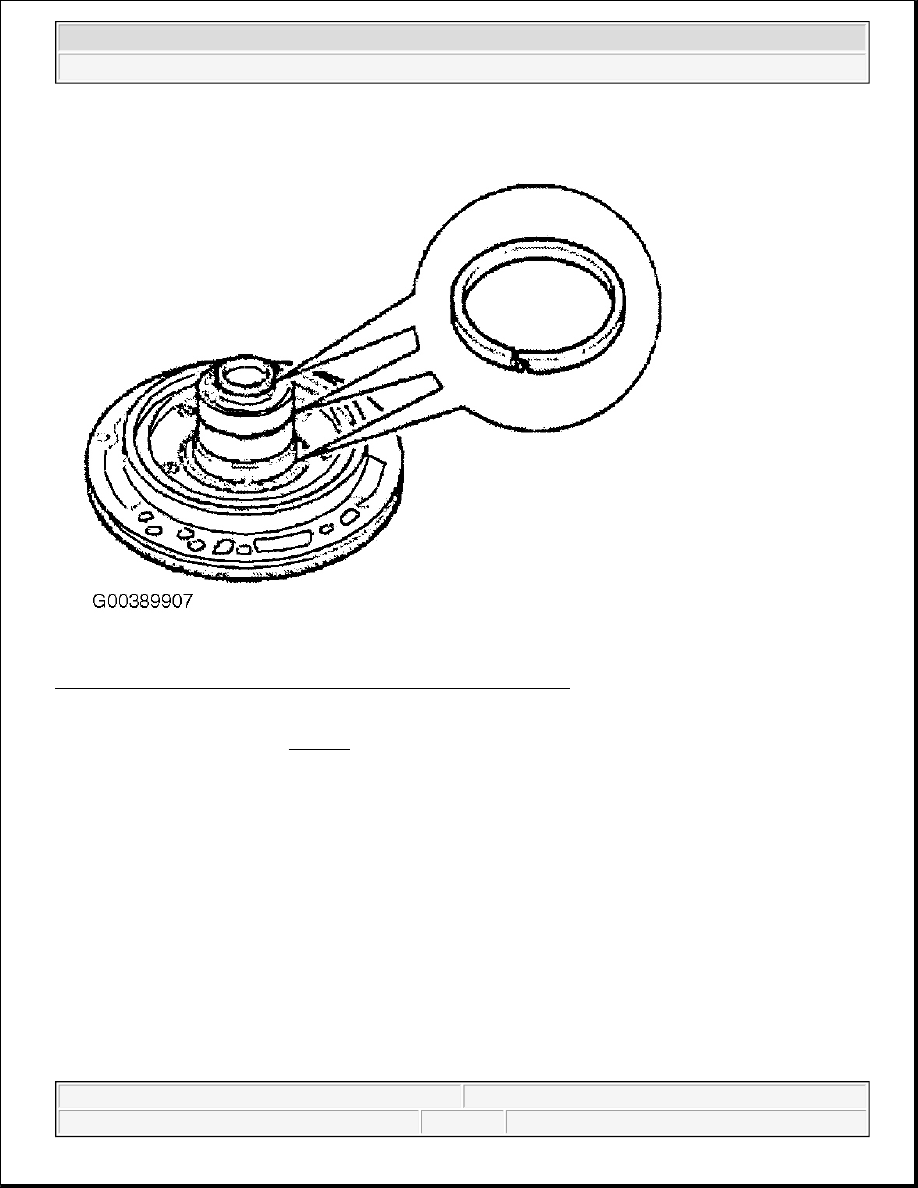

Fig. 114: Checking ATF Pump Piston Rings Are Located Correctly
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Place piston ring in groove. See Fig. 115 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

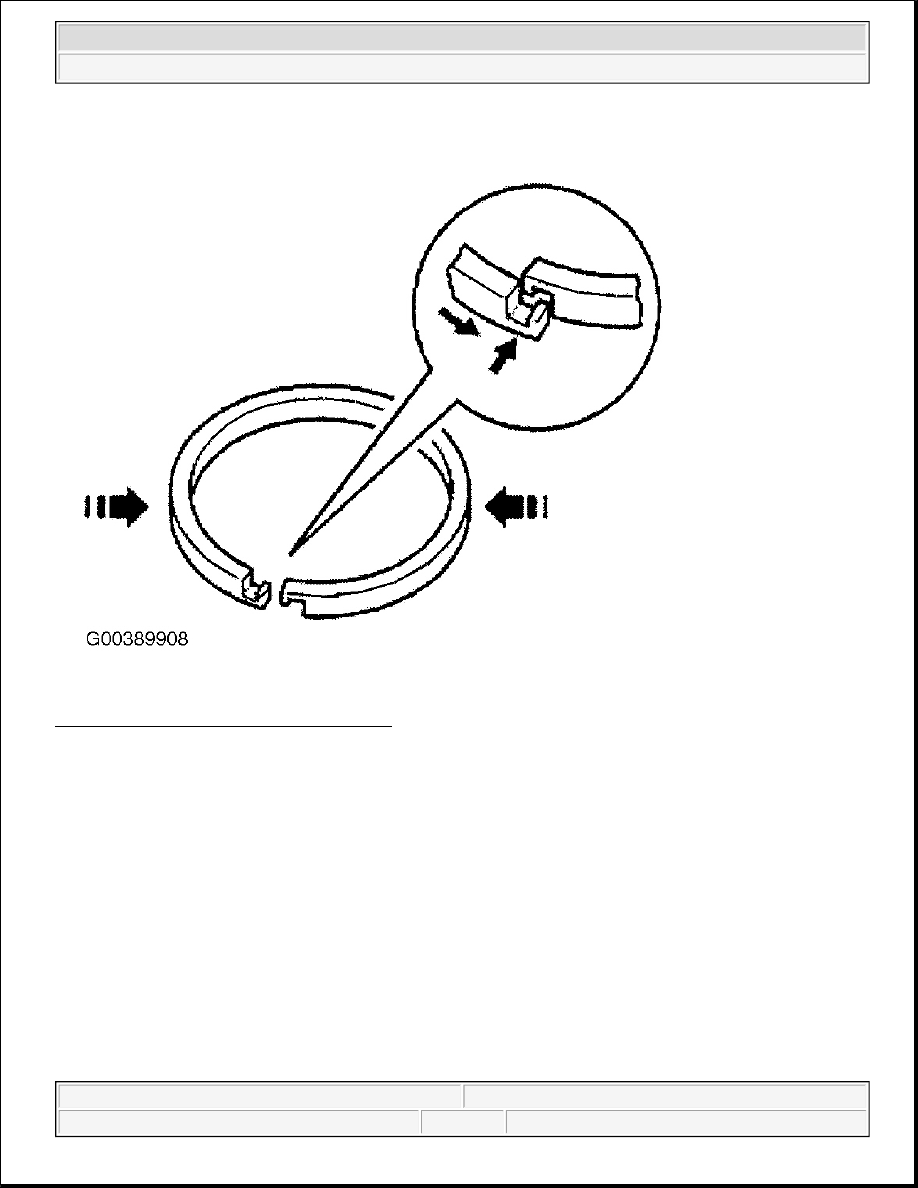

Fig. 115: Installing ATF Pump Piston Rings
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Hook ends together by pressing sides of ring in and guiding ends over one another.

FREEWHEEL WITH -B1- PISTON

NOTE:

Do not twist piston ring out of groove on one side.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

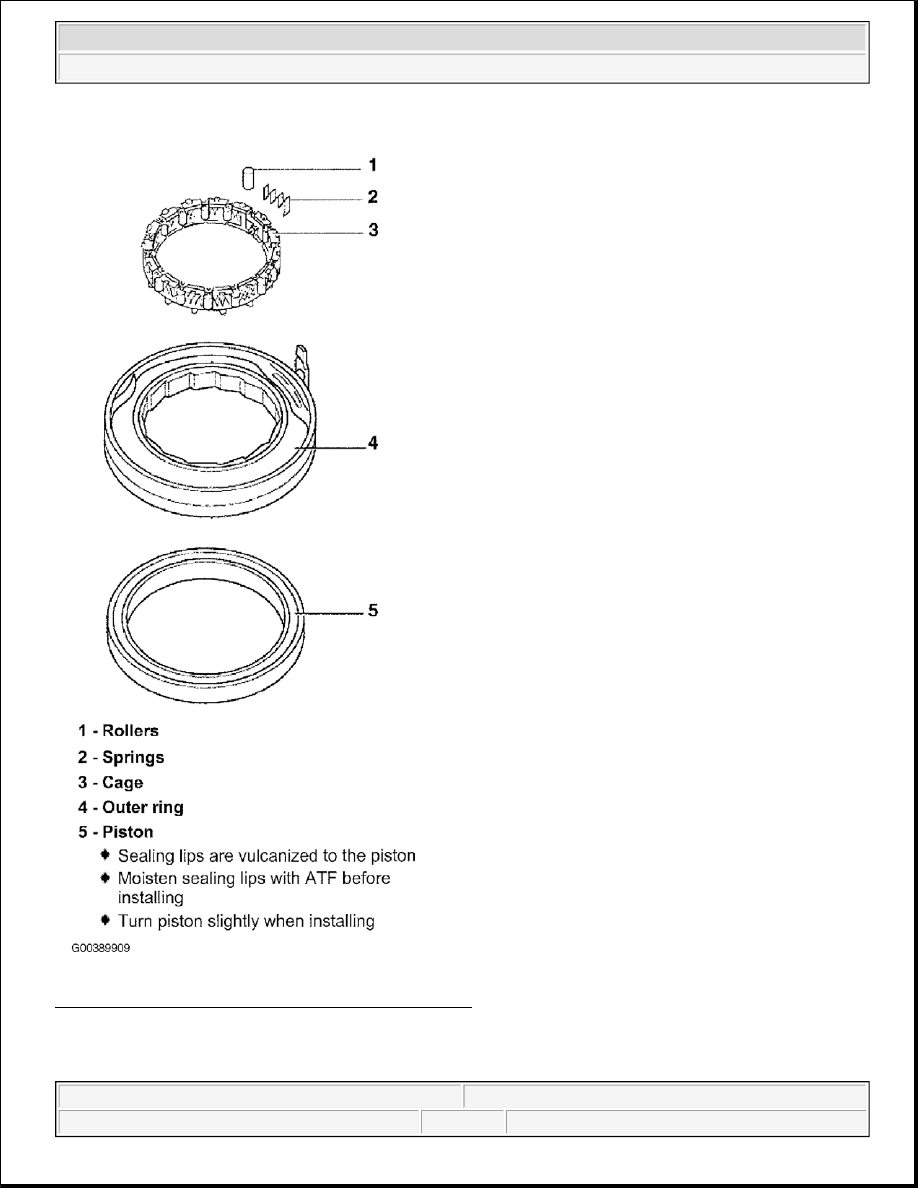

Fig. 116: Identifying Freewheel W/Piston Components
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Disassembling And Assembling



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
