Volkswagen New Beetle. Manual - part 2255





z

VW 353 Transmission support

z

VW 387 Universal dial gauge bracket

z

Depth gauge

z

Straightedge

z

Dial gauge

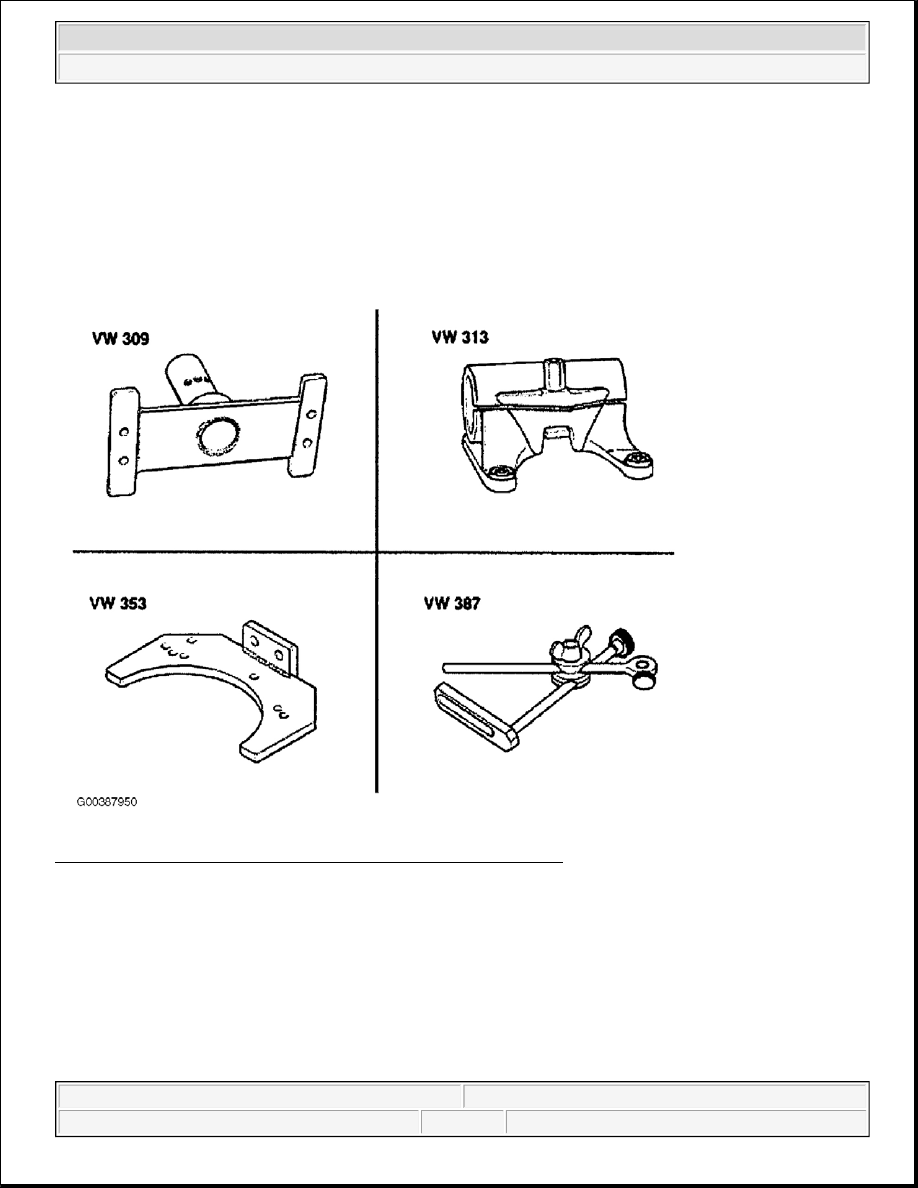

Fig. 99: Clutch Play Between -K1- & -K2- Adjusting Special Tools
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

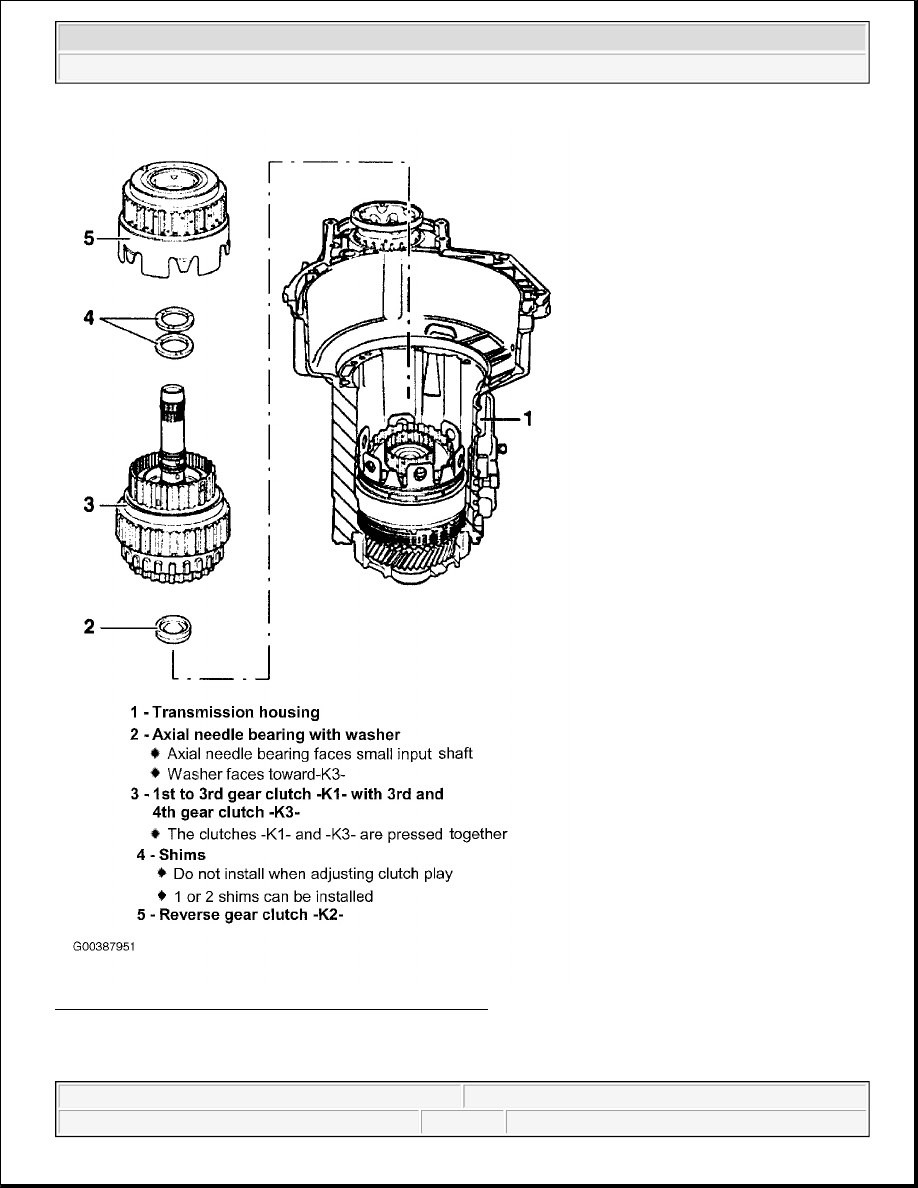

Fig. 100: Overview Of Clutch Play Between -K1- & -K2-
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Conditions



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



z

Planet carrier installed and adjusted. See Assembling Transmission .

z

For the measuring sequence the transmission housing must be clamped into the assembly stand so that the
input gear is facing downward. See Fig. 100 .

Determining Shim -A- (-K1- & -K2-)

Calculating thickness of shim. Determine gap "x" and calculate shim thickness. See Fig. 101 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

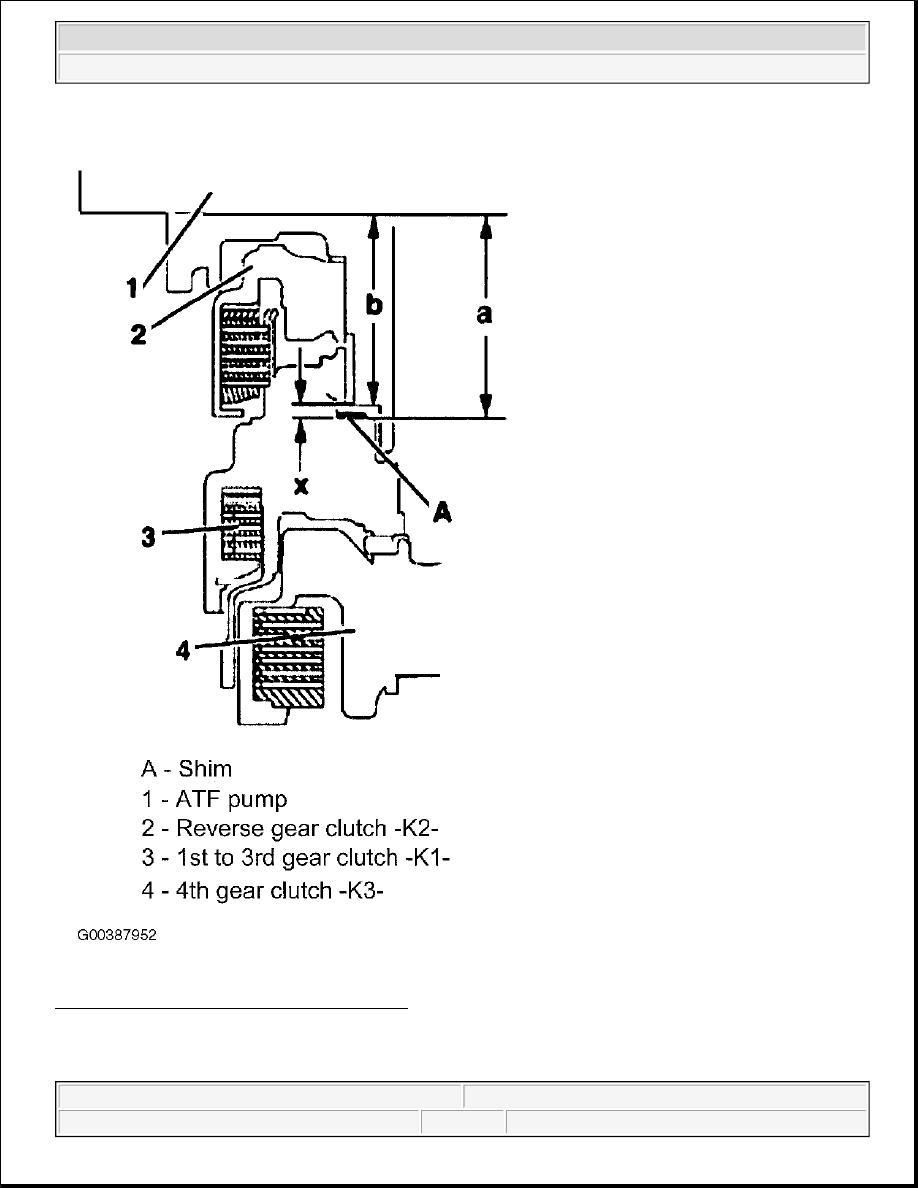

Fig. 101: Determining Shim -A- (-K1- & -K2-)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Gap x = a - b



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
