Volkswagen New Beetle. Manual - part 2251

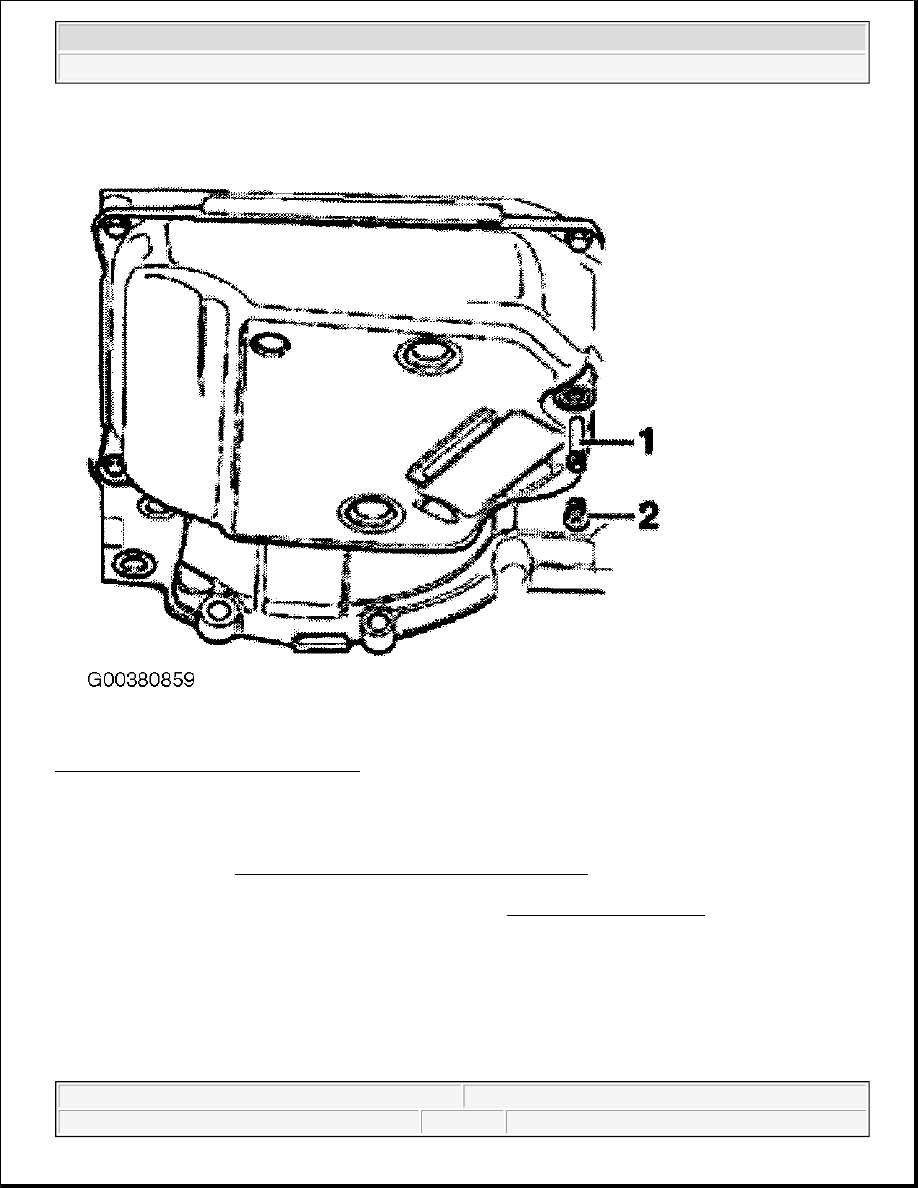

Fig. 86: Locating Plug & Overflow Pipe
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Install torque converter.

Install transmission. See REMOVAL & INSTALLATION - A/T (01M) article.

Fill with 3 liters of ATF and check ATF level and top off. See SERVICING - A/T (01M) .

OVERVIEW OF ALL PLANETARY TRANSMISSION ADJUSTMENTS



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M





2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

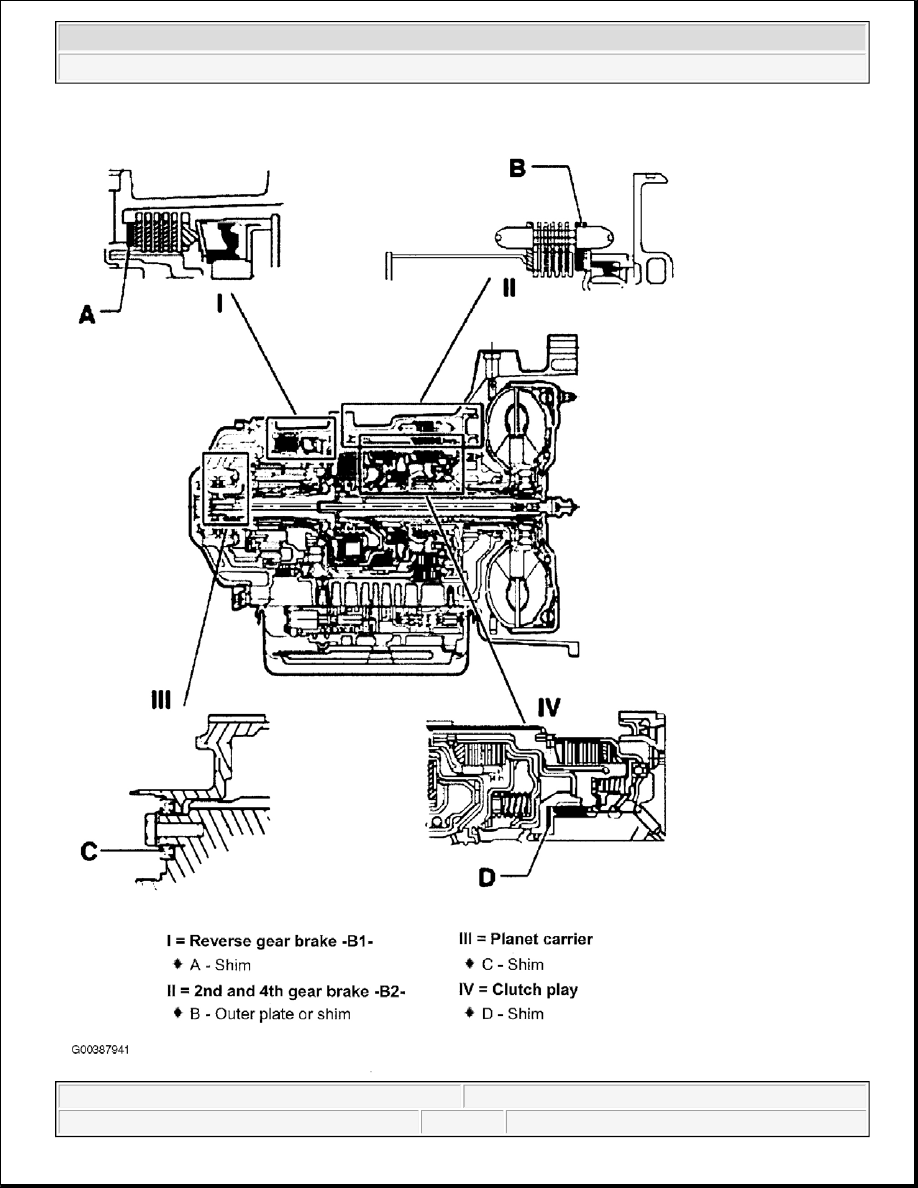

Fig. 87: Overview Of All Planetary Transmission Adjustments
Courtesy of VOLKSWAGEN UNITED STATES, INC.


PLANET CARRIER, ADJUSTING

Special Tools And Equipment

z

VW 309 Holding plate

z

VW 313 Support clamp

z

VW 353 Transmission support

z

VW 382 Measuring device

z

Dial gauge

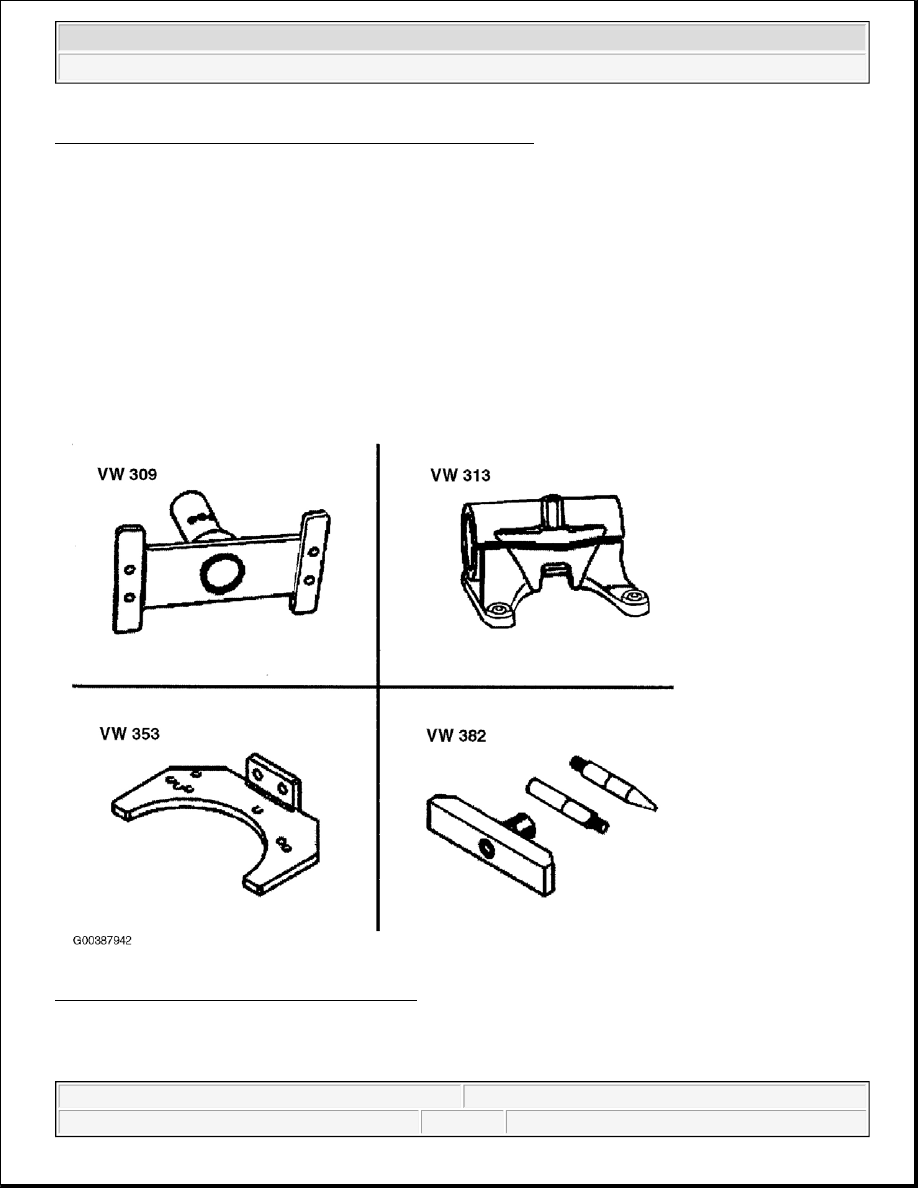

Fig. 88: Planet Carrier Adjusting Special Tools
Courtesy of VOLKSWAGEN UNITED STATES, INC.

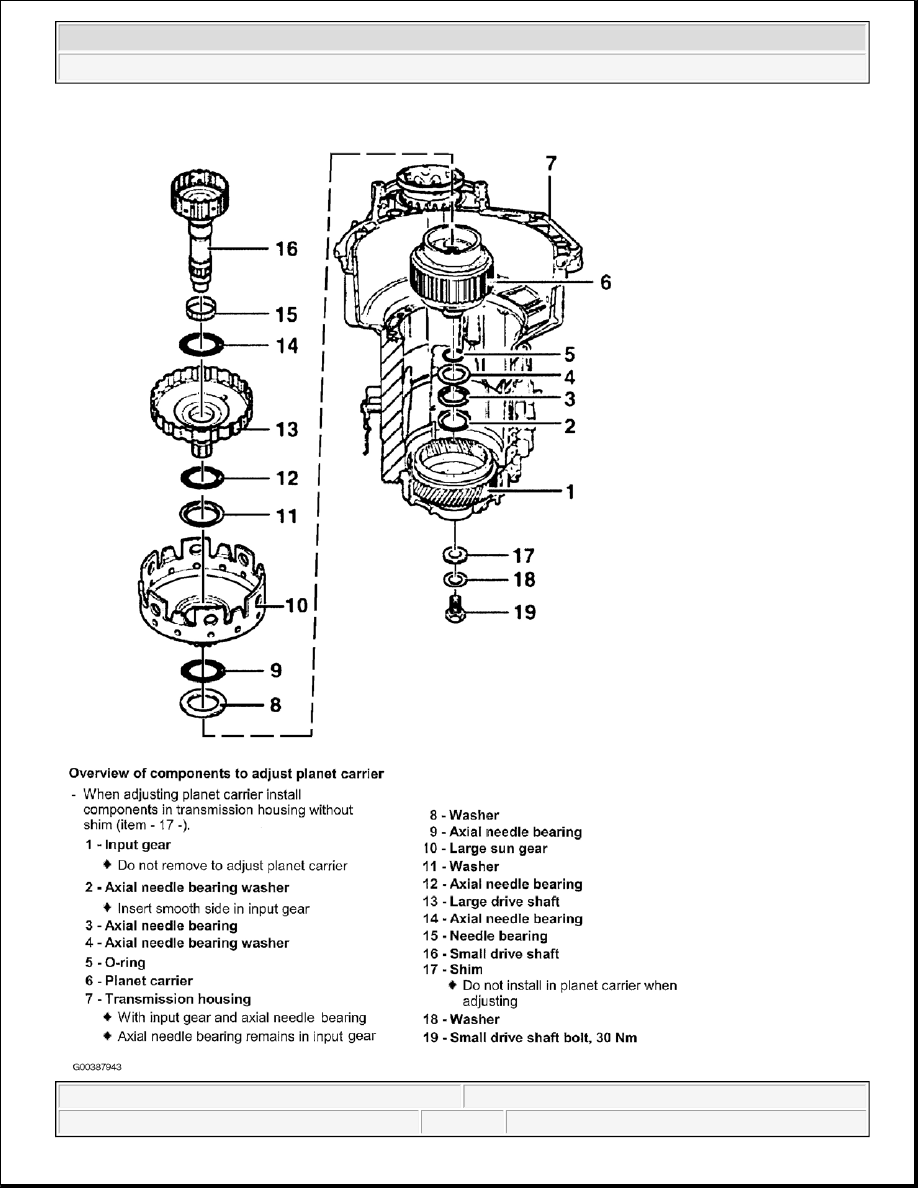

Overview Of Components To Adjust Planet Carrier



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M





2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
