Preload freewheel rollers with assembly ring 3267 and insert free wheel. See Fig. 74 .

NOTE:

When replacing: Transmission housing, freewheel, piston for reverse gear
brake -B1- or plates, then adjust -B1-. See REVERSE GEAR BRAKE -B1-,
ADJUSTING .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

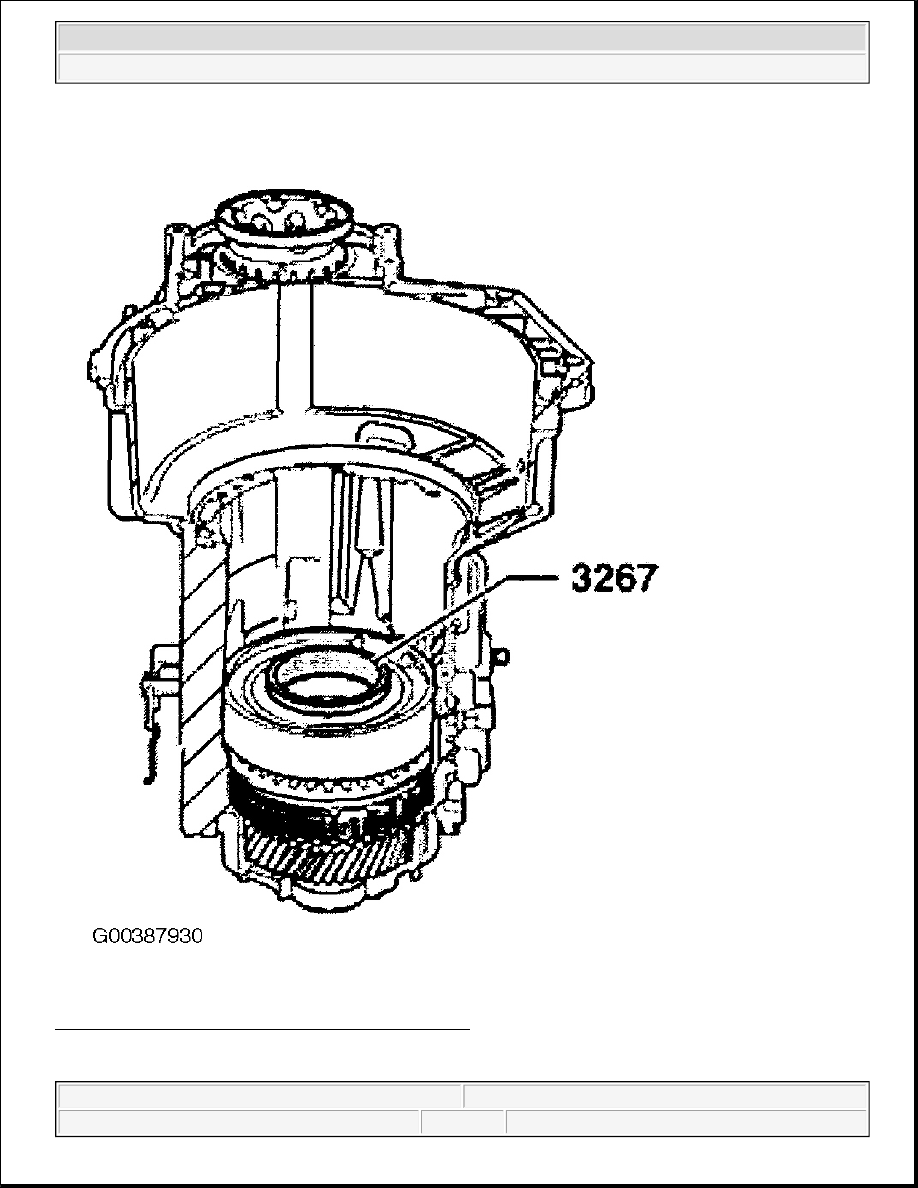

Fig. 74: Installing Freewheel Roller W/Assembly Ring
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



Install circlip for freewheel -b- and circlip for supporting tube -a-. See Fig. 63 .

Insert circlip gaps over freewheel retaining wedge.

Install transmission vehicle speed sensor -G38-. See TRANSMISSION VEHICLE SPEED SENSOR -G38-
in DIAGNOSIS - 01M article.

Perform measurement check of -B1-. See REVERSE GEAR BRAKE -B1-, ADJUSTING .

Insert components into transmission housing starting with large sun wheel down to small input shaft. See Fig.
75
 .

z

1 - Large sun wheel

z

2 - Needle bearing washer (collar faces large sun wheel)

z

3 - Axial needle bearing

z

4 - Large input shaft

z

5 - Axial needle bearing

z

6 - Needle bearing

z

7 - Small input shaft



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

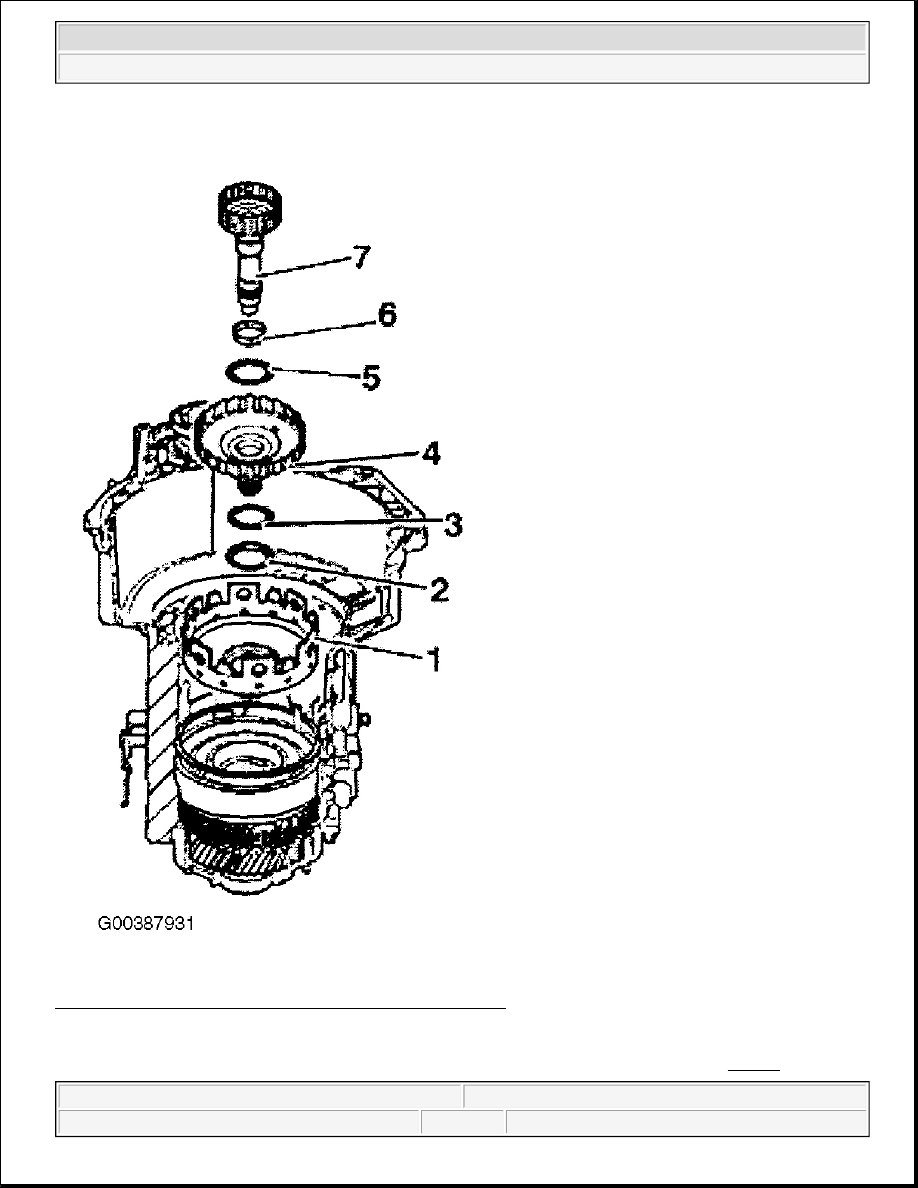

Fig. 75: Installing Components Into Transmission Housing
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Install small drive shaft bolt -1- with washer -2- and shim -3-. Tightening torque 30 Nm. See Fig. 76 .
