2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



Fig. 71: Installing Planet Carrier
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Place washer and axial needle bearing on "small sun gear" in planet carrier. See Fig. 72 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M





2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



Fig. 72: Installing Washer & Axial Needle Bearing
Courtesy of VOLKSWAGEN UNITED STATES, INC.


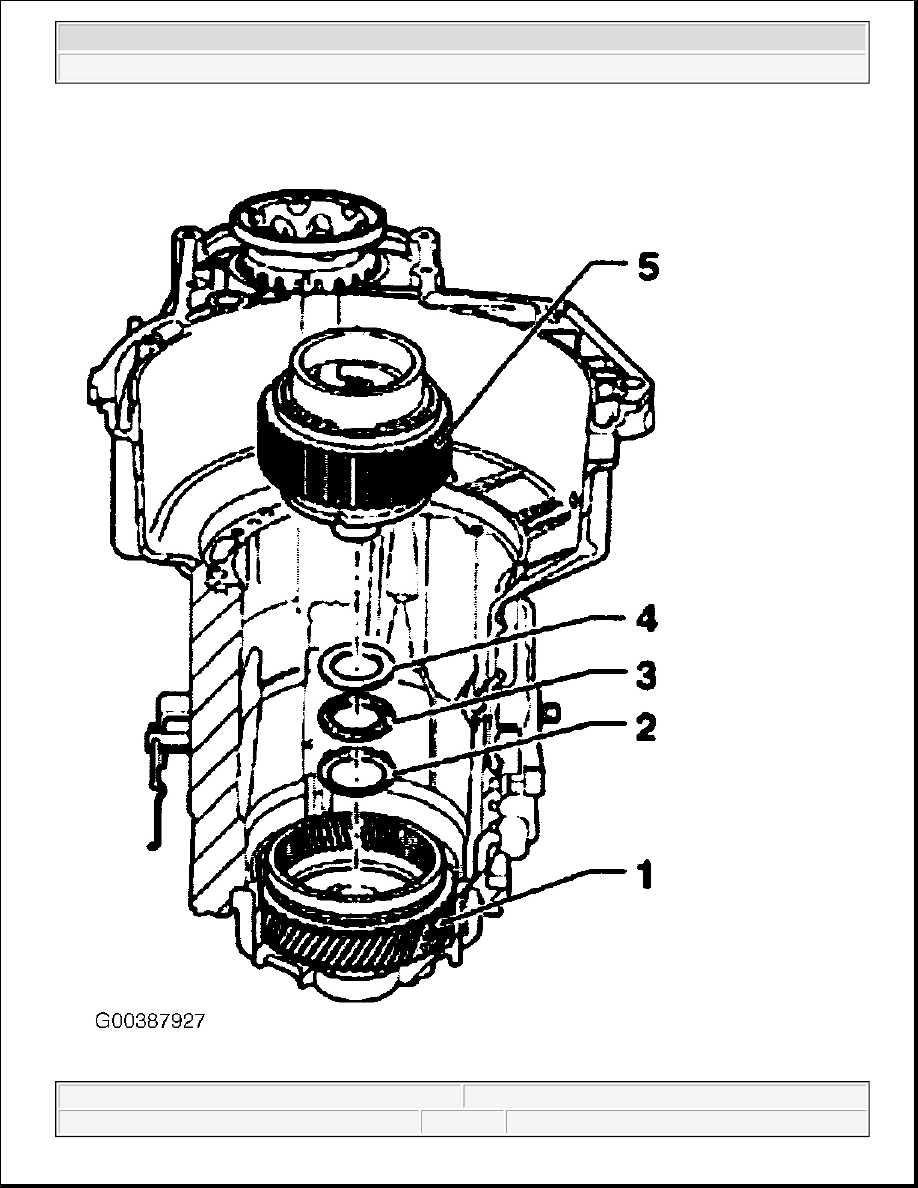

Centralize washer and axial needle bearing on small sun gear. See Fig. 72 .

Insert inner and outer -B1- plates. See Fig. 72 .

Insert pressure plate with flat side facing plates. See Fig. 72 .

Thickness of pressure plate varies according to number of plates. Replacement part is assigned according to
transmission code letters. See Fig. 72 .

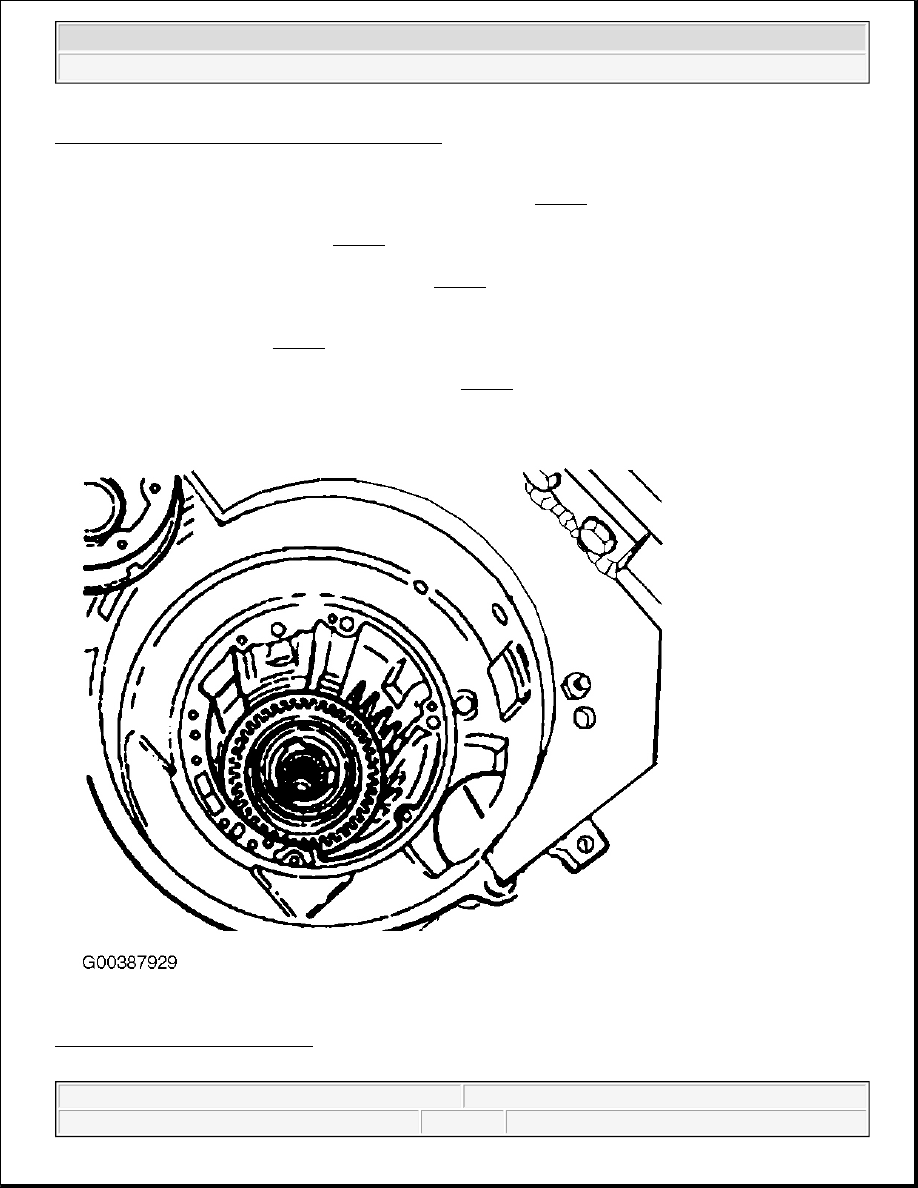

Insert dished washer with convex facing freewheel. See Fig. 73 .

Fig. 73: Installing Dished Washer
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
