Volkswagen New Beetle. Manual - part 2244







2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

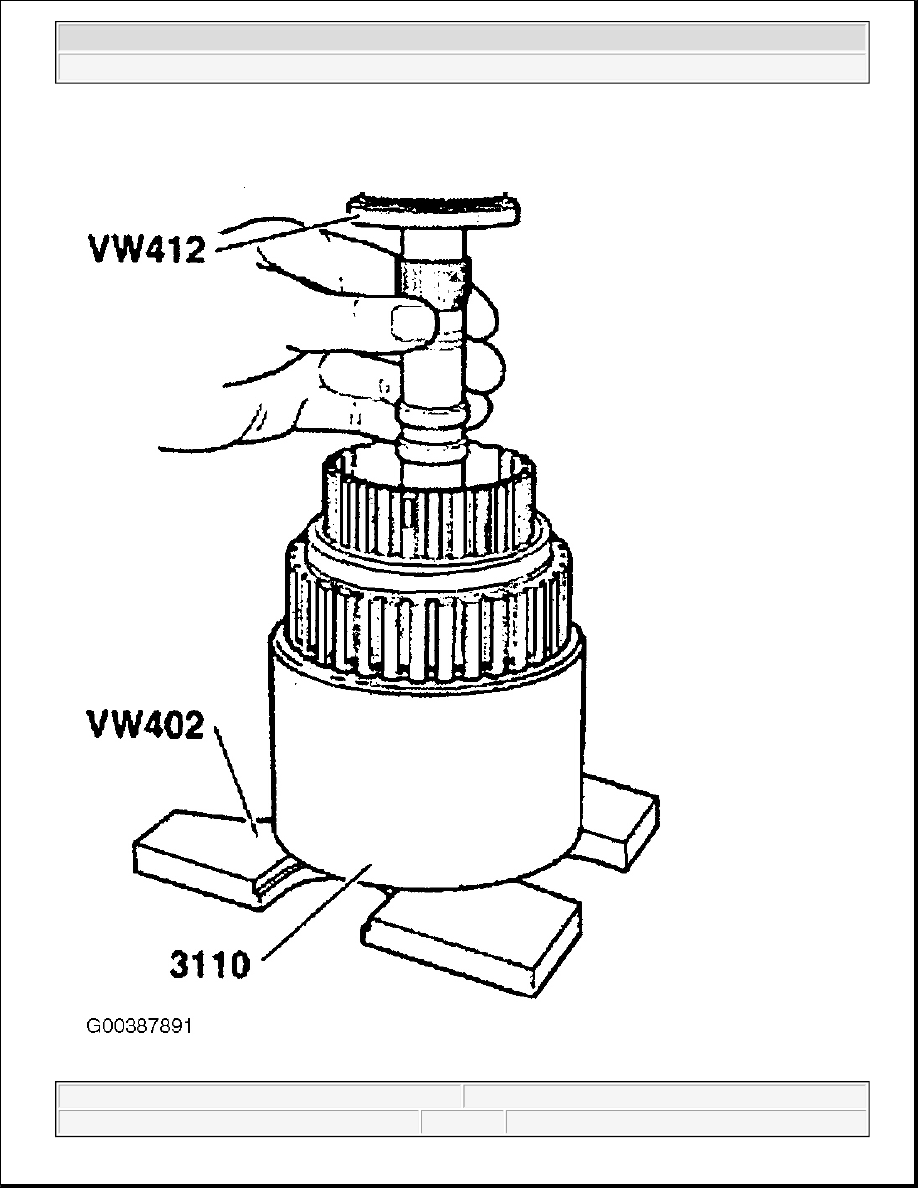

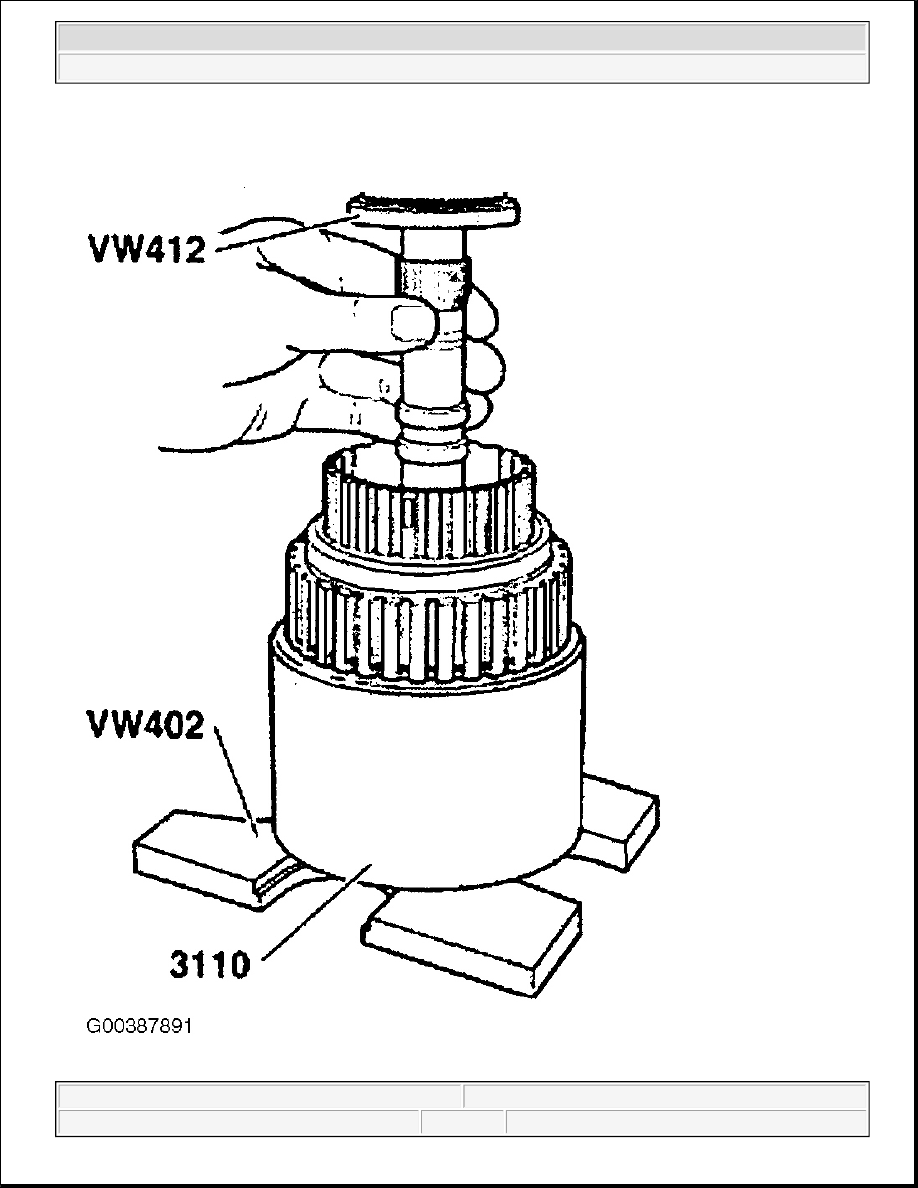

Fig. 65: Pressing Clutch -K1- Off -K3-
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Pressing Clutch -K1- Onto -K3-

Insert new O-ring in recess turbine shaft (arrow). See Fig. 66 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

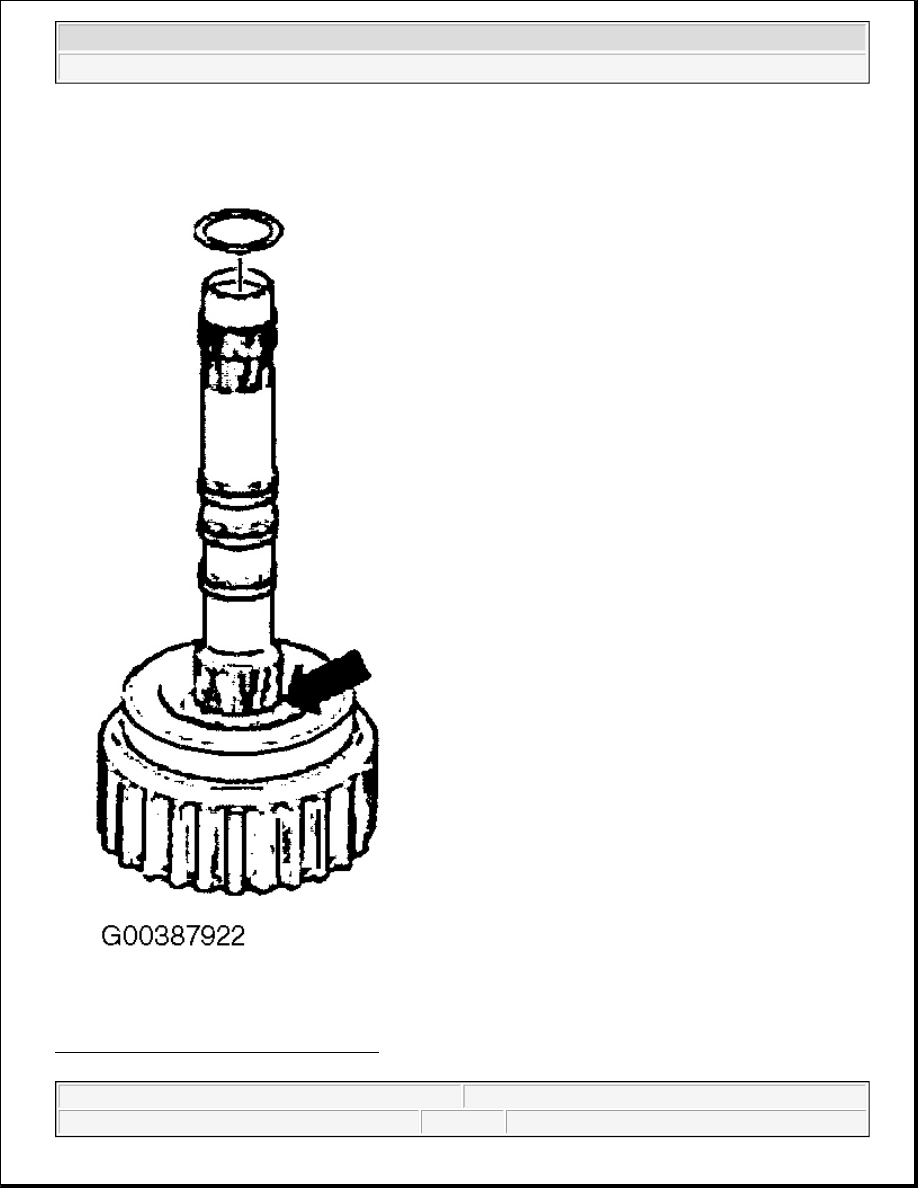

Fig. 66: Locating Turbine Shaft "O" Ring
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



Moisten O-ring with ATF.

Clip (2) axial needle bearing (1) with washer to 3rd and 4th gear clutch -K3-. See Fig. 67 .

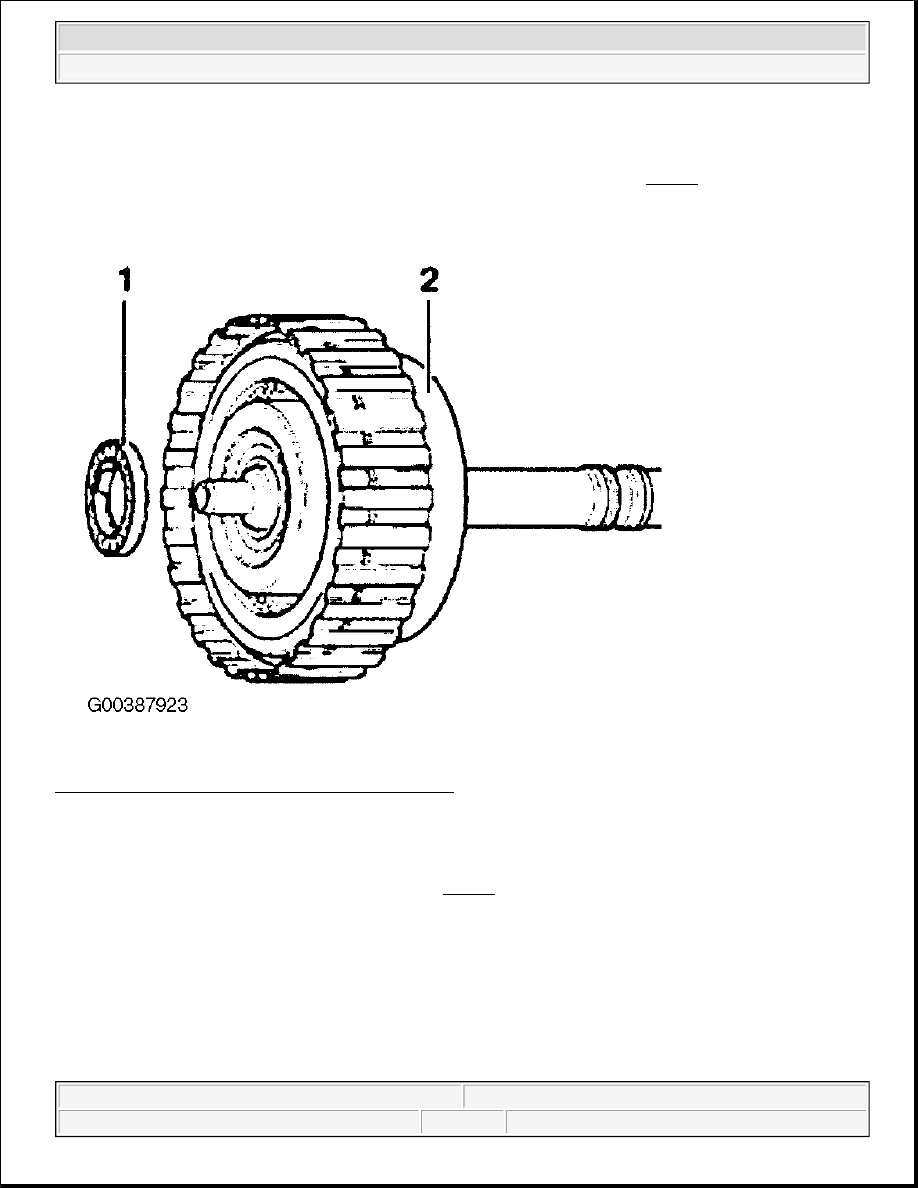

Fig. 67: Identifying Axial Needle Bearing & Washer
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Make sure tool press surface is flat and not damaged.

Prepare -K1- and -K3- for pressing as illustrated. See Fig. 68 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
