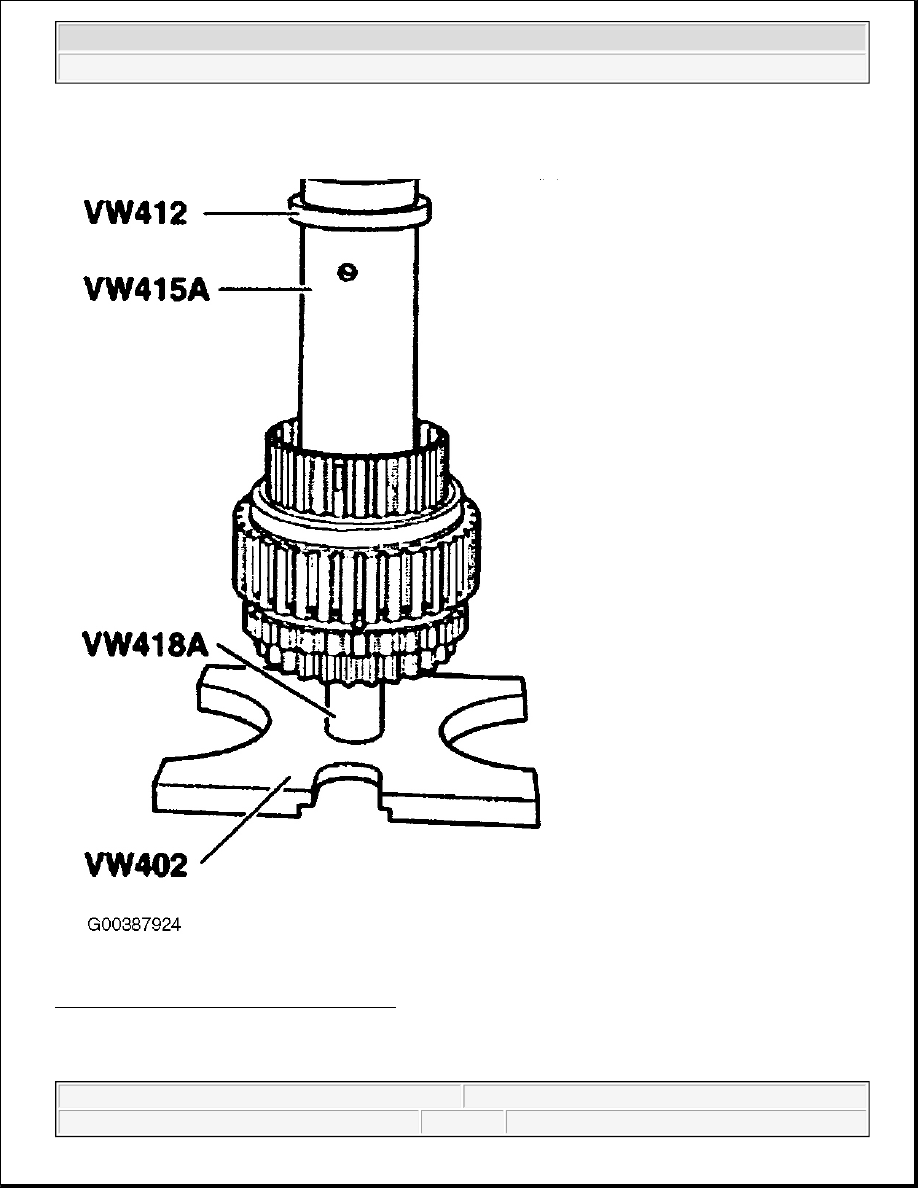

Fig. 68: Preparing -K1- & -K3- For Pressing
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Before pressing on, align VW 418 A centrally onto surface for axial needle bearing (this illustration shows -K3-



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



from below). See Fig. 69 .

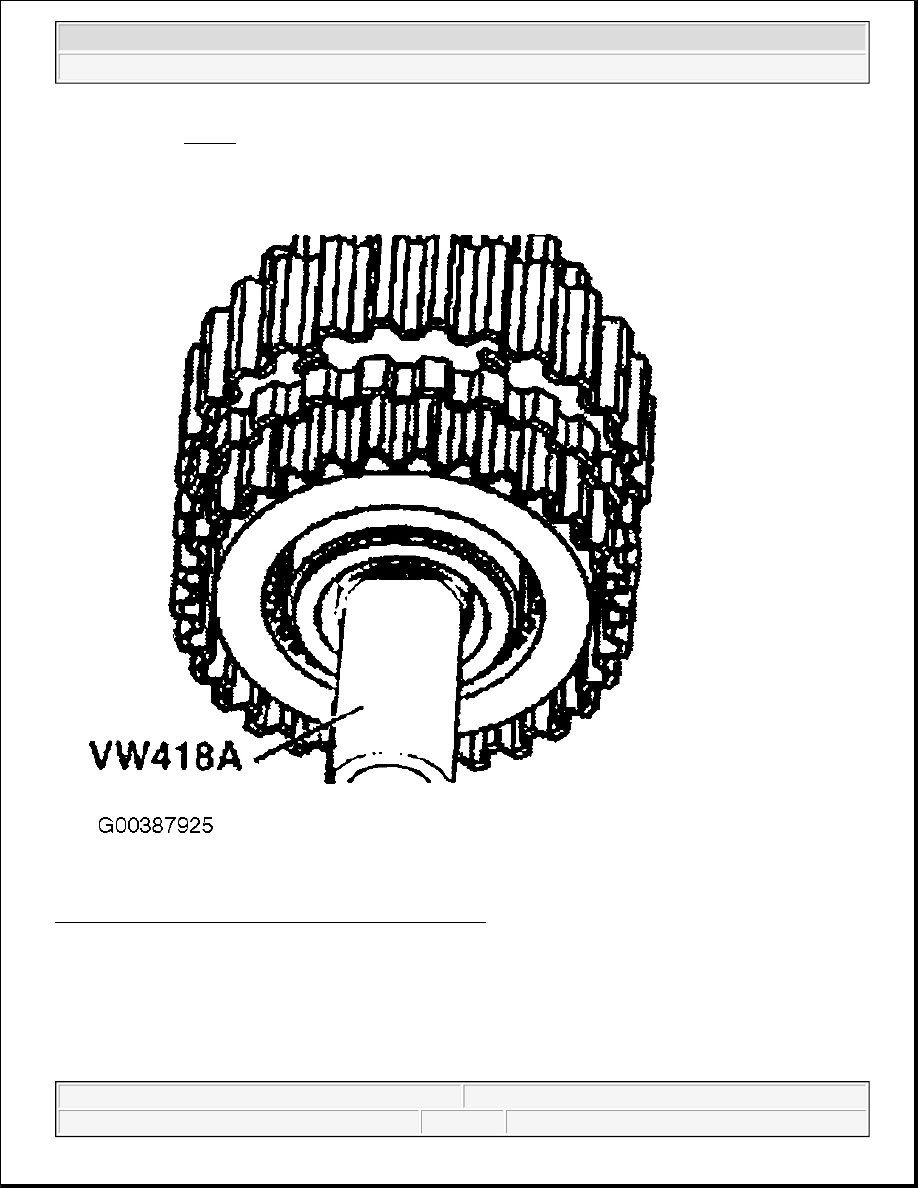

Fig. 69: Aligning VW 418 A Onto Axial Bearing Surface
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Press clutch -K1- on carefully until stop is perceptible.

Assembling Transmission

NOTE:

Do not exert further pressure onto clutches!



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



Install O-ring into planet carrier. See Fig. 70 .

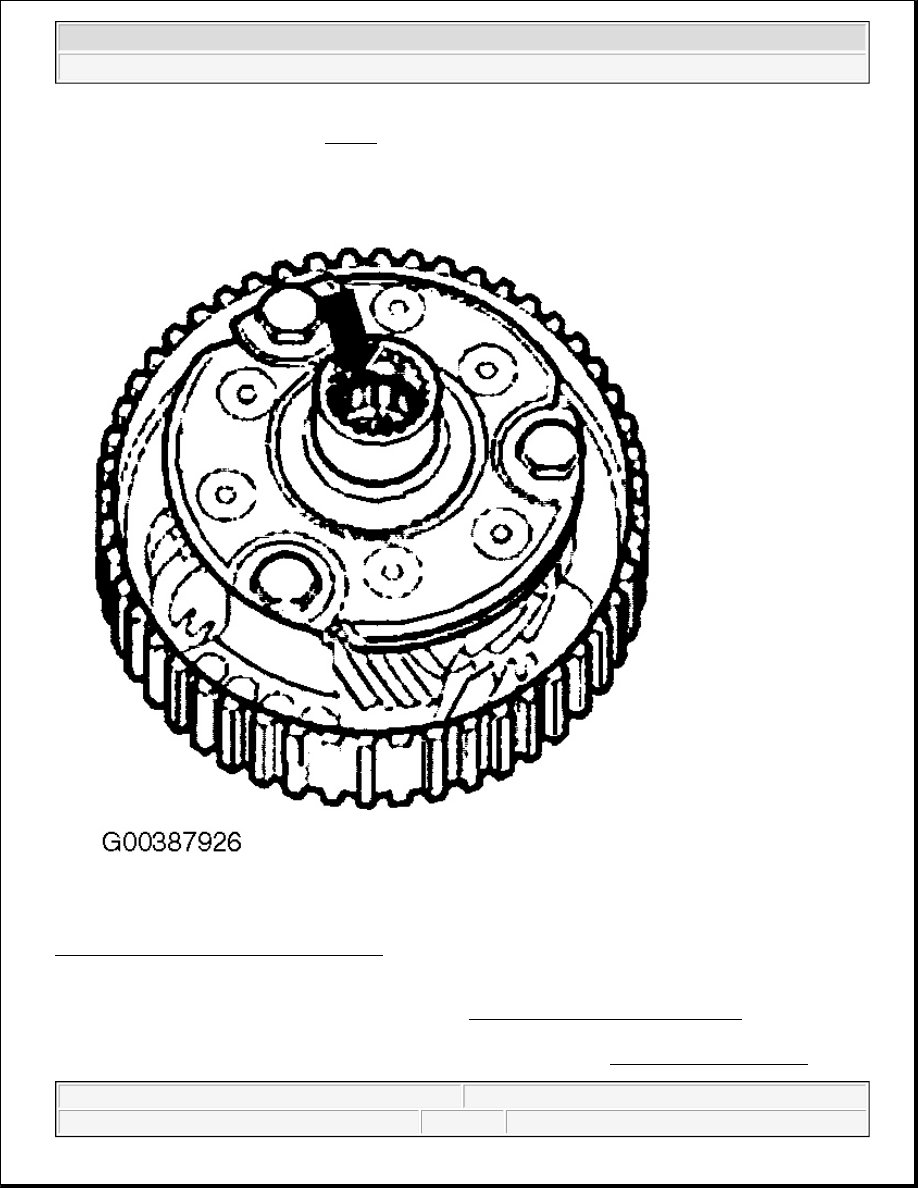

Fig. 70: Locating Planet Carrier "O" Ring
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Insert axial needle bearing with washers and planet carrier in input gear. See Assembling Transmission

NOTE:

After replacing planet carrier. See PLANET CARRIER, ADJUSTING .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



z

1 - Input gear is installed in transmission housing. See TRANSMISSION, DISASSEMBLING AND
ASSEMBLING -OVERVIEW-
 .

z

2 - Axial needle bearing washer, insert smooth side into input gear.

z

3 - Axial needle bearing.

z

4 - Axial needle bearing washer.

z

5 - Install planet carrier with seal installed.
