2003 Volkswagen New Beetle GLS

1998-2004 HVAC Air Conditioning - New Beetle



1998-2004 CABIN AIR FILTERS

Dust & Pollen Filter - New Beetle

REMOVAL & INSTALLATION

CABIN AIR FILTER

Removal

1. Push center cover forward and lift up to remove. See Fig. 1 .

2. Remove the right plenum panel cover screws. See Fig. 2 .

3. Lift right plenum panel cover and remove the clips at front and rear edge. See Fig. 2 . Pull cover (1)

toward center of vehicle and out of retainer in A-pillar to remove.

4. Remove right closeout screws and remove panel (1). See Fig. 3 .

5. Remove rubber grommet. Press tabs of filter housing. See Fig. 4 .

6. Remove filter element with frame in upward direction. Remove filter from frame. See Fig. 5 .

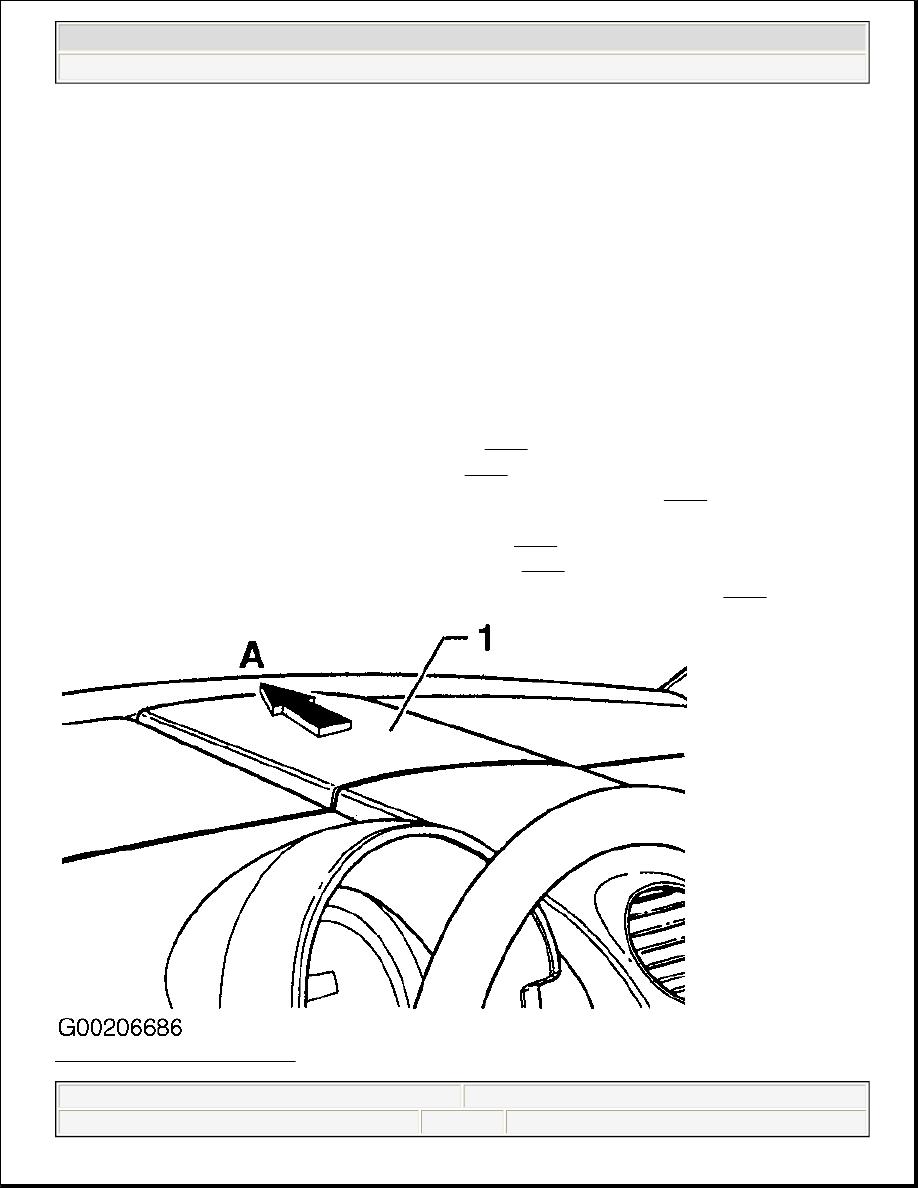

Fig. 1: Removing Center Cover
Courtesy of VOLKSWAGEN UNITED STATES, INC.

NOTE:

Manufacturer's terminology for this filter is dust and pollen filter.

NOTE:

The filter is located in the right rear of the instrument panel under a cover.



2003 Volkswagen New Beetle GLS

1998-2004 CABIN AIR FILTERS Dust & Pollen Filter - New Beetle





2003 Volkswagen New Beetle GLS

1998-2004 CABIN AIR FILTERS Dust & Pollen Filter - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:52:50 AM

Page 1

© 2004 Mitchell Repair Information Company, LLC.

Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:52:53 AM

Page 1

© 2004 Mitchell Repair Information Company, LLC.

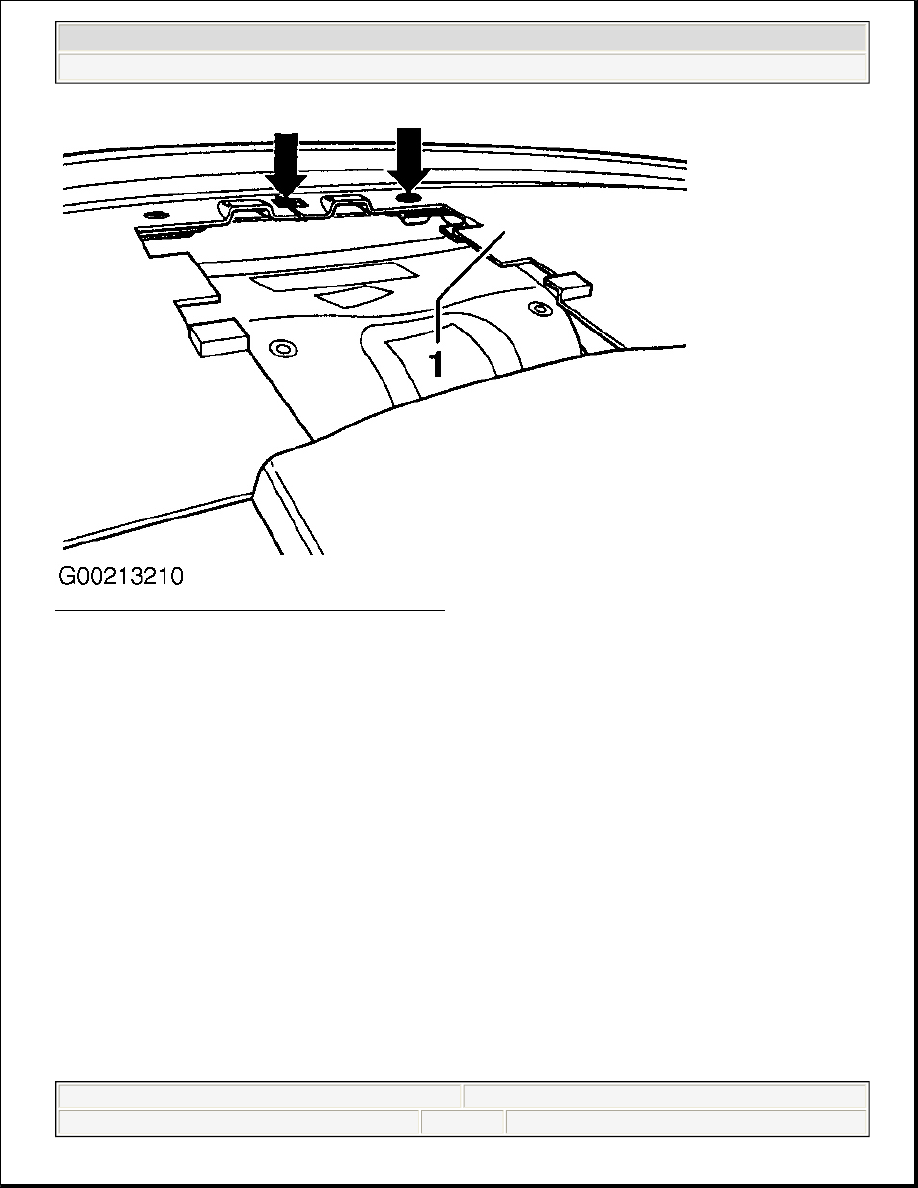

Fig. 2: Locating Right Plenum Panel Cover Screws
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 CABIN AIR FILTERS Dust & Pollen Filter - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:52:50 AM

Page 2

© 2004 Mitchell Repair Information Company, LLC.

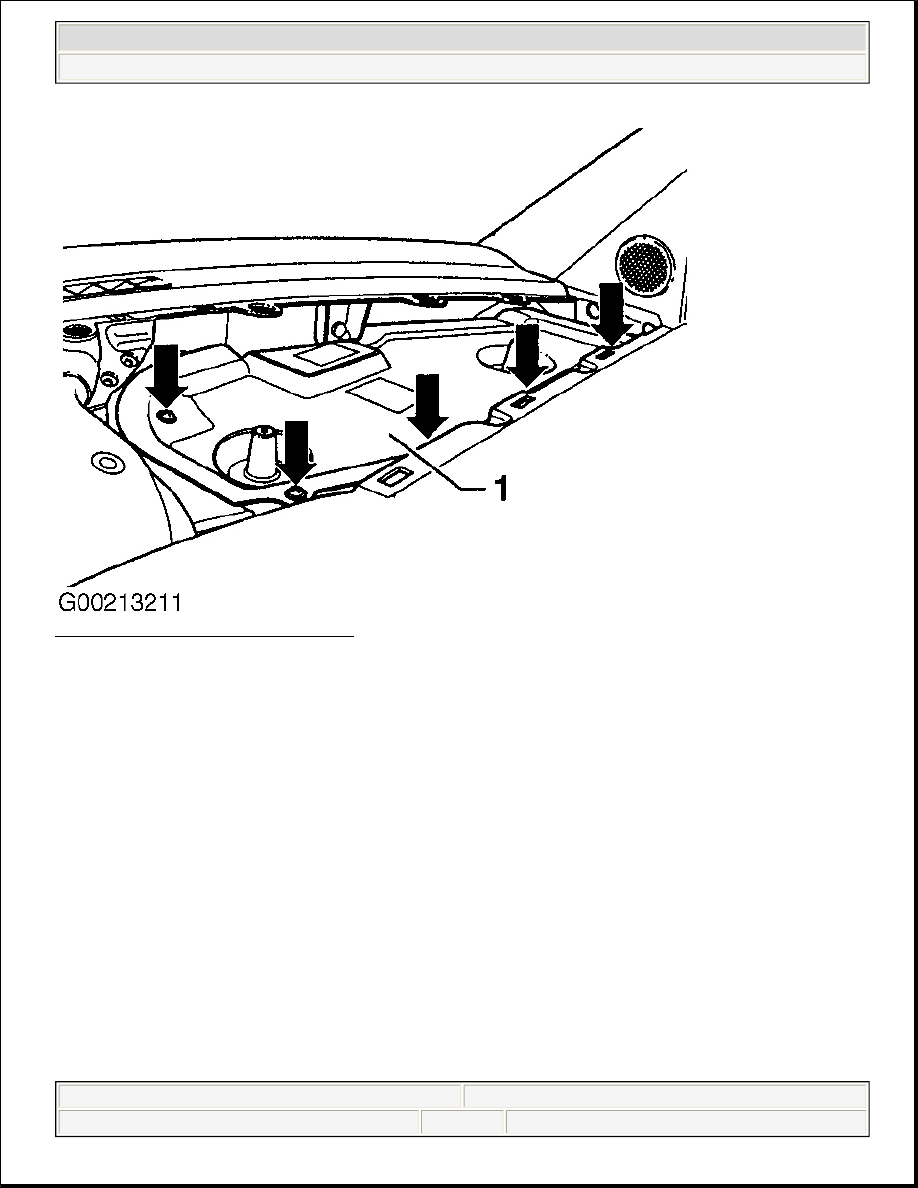

Fig. 3: Locating Closeout Panel Screws
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 CABIN AIR FILTERS Dust & Pollen Filter - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:52:50 AM

Page 3

© 2004 Mitchell Repair Information Company, LLC.
