12.12. Блок контрольных ламп

ОБЩИЕ СВЕДЕНИЯ

Блок контрольных ламп

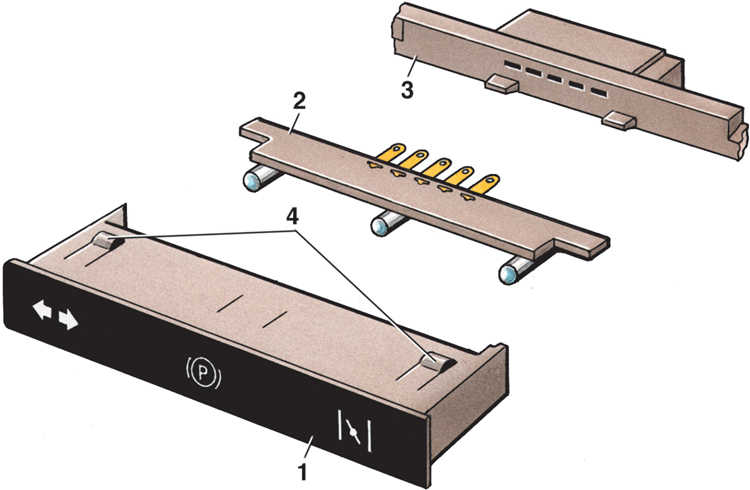

12.12 Блок контрольных ламп Volkswagen Golf II

1 – корпус блока;
2 – панель с патронами;
3 – соединительная колодка;
4 – защелка

Блок контрольных ламп установлен на облицовке комбинации приборов между выключателями.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для того, чтобы снять блок, нужно вынуть выключатели обогрева стекла окна задка и аварийной сигнализации, не отсоединяя от них привода.
2. Затем через отверстия, в которых были установлены выключатели, нажать на защелки 4, чтобы вывести их из зацепления, и вынуть блок ламп из панели приборов.
3. Отсоединить от блока ламп соединительную колодку 3.
4. Вынуть из корпуса 1 блока панель 2 с патронами контрольных ламп.
5. Устанавливают блок контрольных ламп в обратном порядке.
