Фольксваген Гольф 2. Регулировка жиклера омывателей стекол



Фольксваген Гольф 2. Регулировка жиклера омывателей стекол

12.10. Регулировка жиклера омывателей стекол

ОБЩИЕ СВЕДЕНИЯ

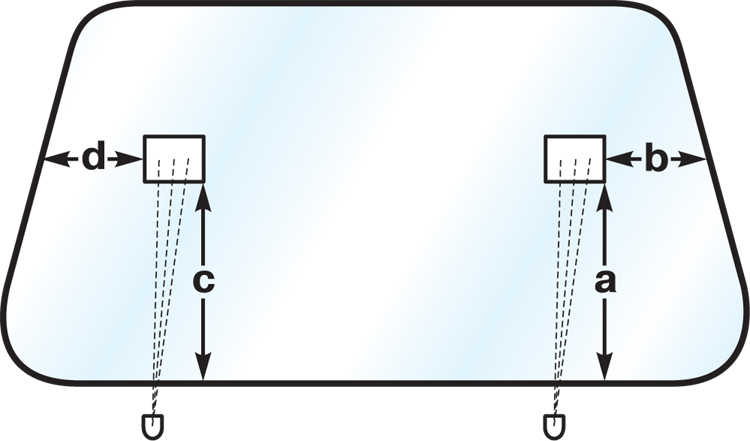

Регулировка одноструйных жиклеров омывателей ветрового стекла

12.10 Регулировка жиклера омывателей стекол Volkswagen Golf II

a = 345 мм;

b = 300 мм;

c = 320 мм;

d = 420 мм

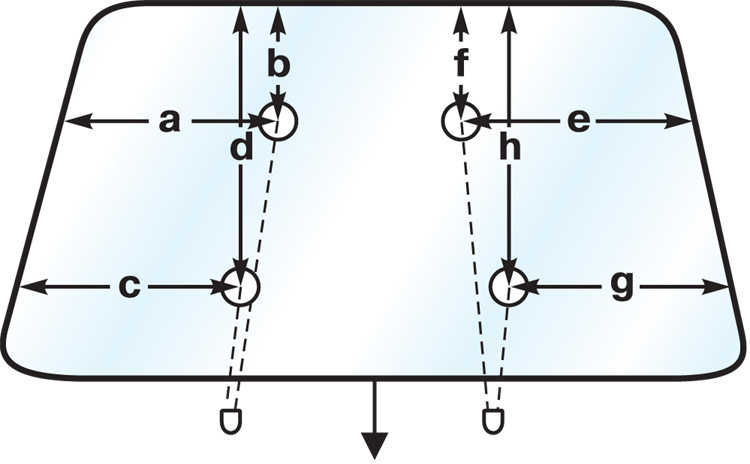

Регулировка двухструйных жиклеров омывателей ветрового стекла

12.10 Регулировка жиклера омывателей стекол Volkswagen Golf II
a = 440 мм;
b = 210 мм;
c = 440 мм;
d = 490 мм;
e = 360 мм;
f = 210 мм;
g = 320 мм;
h = 490 мм

Предупреждение с помощью иголки, вставленной в отверстие жиклера. Необходимо аккуратно поворачивать иголку так, чтобы жиклер установился в нужное положение.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для одноструйных жиклеров требуемое направление струи жидкости см. рис. Регулировка одноструйных жиклеров омывателей ветрового стекла.
2. Для двухструйных жиклеров требуемое направление струи жидкости см. рис. Регулировка двухструйных жиклеров омывателей ветрового стекла.
3. Для стекла двери задка струя жидкости из жиклера должна попадать на середину рабочего поля стеклоочистителя.
