12.9.2. Электродвигатель стеклоочистителя

ОБЩИЕ СВЕДЕНИЯ

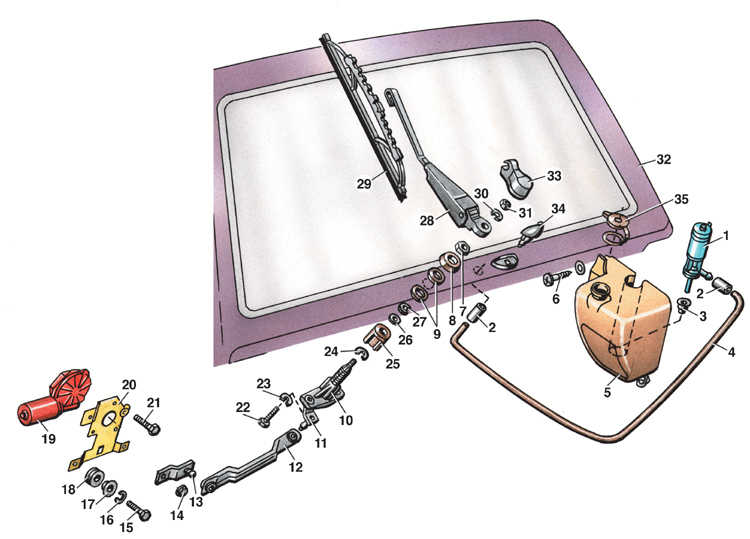

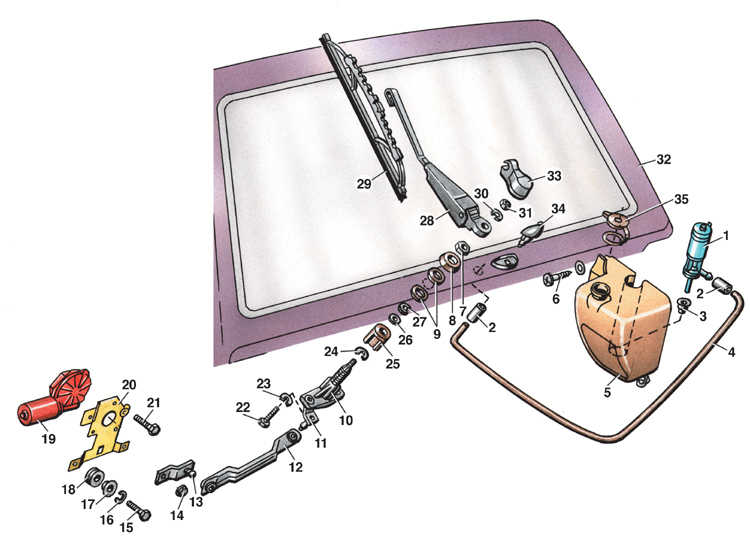

Стеклоочиститель стекла двери задка

12.9.2 Электродвигатель стеклоочистителя Volkswagen Golf II
1 – электродвигатель с насосом
омывателя;
2 – хомут;
3 – втулка;
4 – шланг;
5 – бачок;
6 – винт;
7 – гайка;
8 – уплотнитель;
9 – шайба;
10 – корпус валика;
11 – валик с поводком;
12 – тяга;
13 – рычаг электродвигателя;
14 – гайка;
15 – болт;
16 – пружинная шайба;
17 – распорная втулка;
18 – резиновая втулка;
19 – электродвигатель с редуктором;
20 – кронштейн;
21 – болт;
22 – болт;
23 – пружинная шайба;
24 – пружинная шайба;
25 – втулка;
26 – шайба;
27 – стопорное кольцо;
28 – рычаг щетки;
29 – щетка;
30 – пружинная шайба;
31 – гайка;
32 – дверь задка;
33 – декоративный колпак;
34 – жиклер омывателя;
35 – пробка бачка

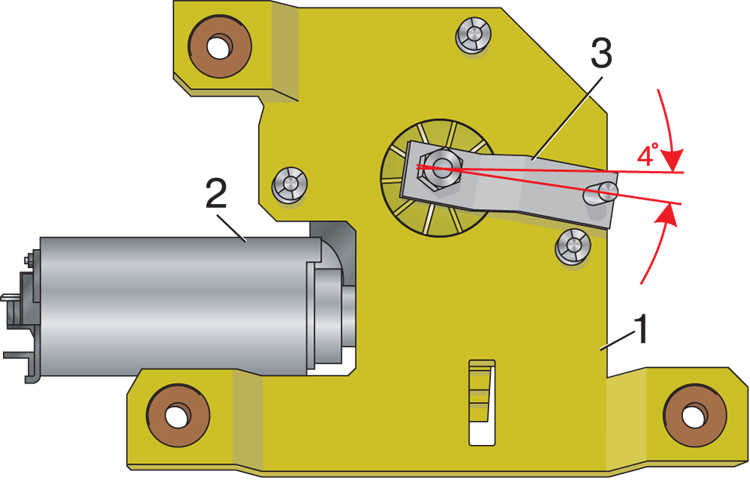

Установка рычага электродвигателя стеклоочистителя стекла двери задка

12.9.2 Электродвигатель стеклоочистителя Volkswagen Golf II
1 – кронштейн;

2 – электродвигатель;

3 – рычаг

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Открыть дверь задка.
3. Снять обивку с двери задка.
4. Отсоединить провода от электродвигателя 19.
5. Снять тягу 12 с рычага 13 электродвигателя.
6. Отвернуть три болта 15 крепления кронштейна 20.
7. Снять кронштейн 20 с электродвигателем.
8. Отвернуть гайку 14 на валу электродвигателя.
9. Снять рычаг 13 электродвигателя.
10. Отвернуть три болта крепления электродвигателя к кронштейну.
11. Снять электродвигатель 19 с кронштейна 20.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить электродвигатель 19 на кронштейн 20 и закрутить три болта 21.
2. Установить рычаг 13 в положение, показанное на рис. Установка рычага электродвигателя стеклоочистителя стекла двери задка, и закрутить гайку 14 (см. рис. Стеклоочиститель стекла двери задка).
3. Установить кронштейн 20 с электродвигателем в дверь 32 задка.
4. Закрутить болты 15.
5. Установить тягу 12 на палец рычага 13.
6. Присоединить провода к электродвигателю 19.
7. Установить обивку на дверь задка.
8. Присоединить провода к «минусовой» клемме аккумуляторной батареи.
9. Проверить работу стеклоочистителя.
