Фольксваген Гольф 2. Стеклоочиститель ветрового стекла



Фольксваген Гольф 2. Стеклоочиститель ветрового стекла

12.8. Стеклоочиститель ветрового стекла

12.8.1. Рычаг стеклоочистителя

ОБЩИЕ СВЕДЕНИЯ

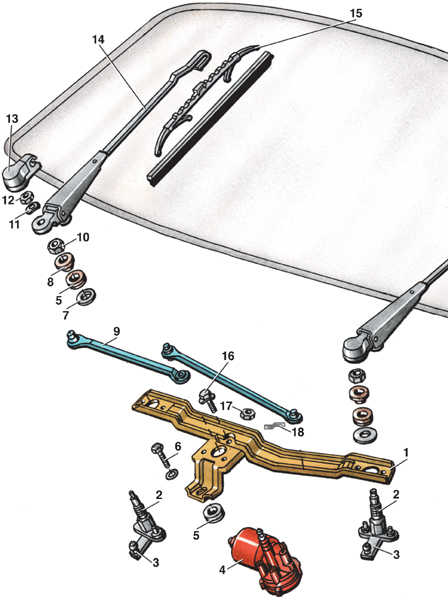

Стеклоочиститель ветрового стекла

12.8.1 Стеклоочиститель ветрового стекла Volkswagen Golf II

1 – кронштейн;
2 – корпус валика;
3 – валик с поводком;
4 – электродвигатель с редуктором;
5 – резиновая втулка;
6 – болт крепления стеклоочистителя;
7 – шайба;
8 – распорная втулка;
9 – тяга стеклоочистителя;

10 – гайка;
11 – пружинная шайба;
12 – гайка;
13 – декоративный колпак;
14 – рычаг стеклоочистителя;
15 – щетка;
16 – болт крепления электродвигателя;
17 – гайка;
18 – рычаг

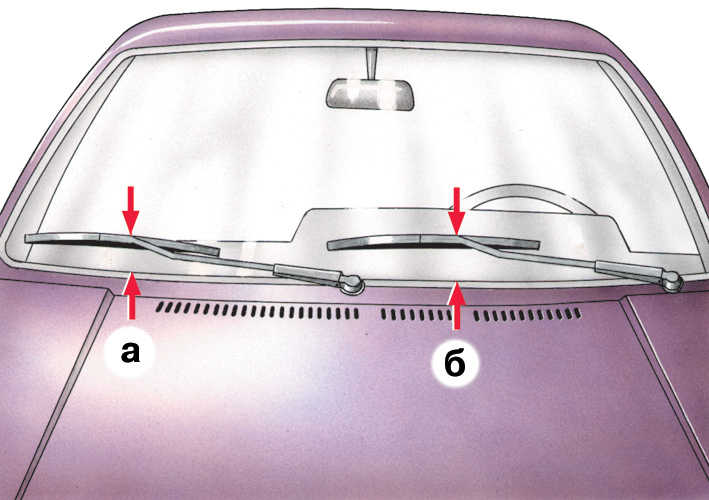

Установка рычагов стеклоочистителя ветрового стекла

12.8.1 Стеклоочиститель ветрового стекла Volkswagen Golf II
а = 55 мм;

б = 59 мм

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить щетку 15 стеклоочистителя в крайнее нижнее положение.
2. Повернуть вверх декоративный колпак 13.
3. Отвернуть гайку 12.
4. Снять пружинную шайбу 11.
5. Снять рычаг 14.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить рычаг 14 стеклоочистителя в положение, показанное на рис. Установка рычагов стеклоочистителя ветрового стекла.
2. Установить пружинную шайбу 11 (см. рис. Стеклоочиститель ветрового стекла).
3. Завернуть гайку 12 моментом 9 Н.м.
4. Установить декоративный колпак 13.
