Фольксваген Туарег. Снятие и установка привода переключения передач
Фольксваген Туарег. Снятие и установка привода переключения передач
Снимите рукоятку селектора.
Потяните тягу вверх и переключите селектор в положение «S».
Необходимо обязательно соблюдать последовательность отключения АКБ.
Отключите массовую клемму от АКБ при выключенном зажигании.
Снимите центральную консоль.
Извлеките шумоизоляцию из центральной консоли.

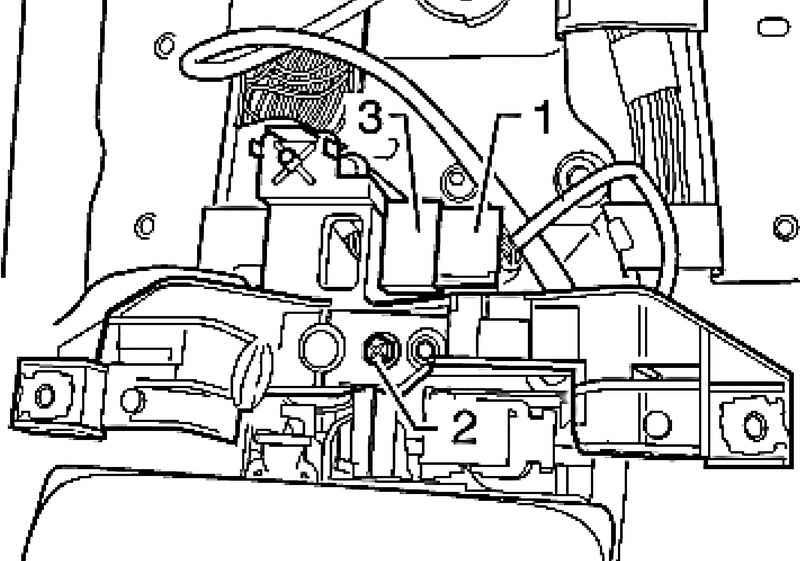

Разблокируйте и отключите штекер 1.
Выкрутите болт 2 и снимите держатель.
Извлеките штекерное соединение 3 из держателя (
рис. 3.23).
Отключите штекер 1.

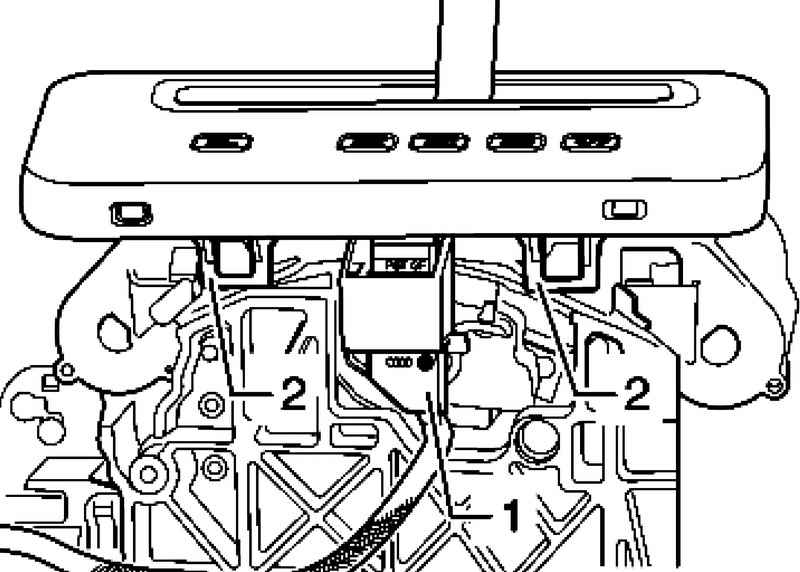

Осторожно отсоедините фиксаторы 2 слева и справа от рамки (
рис. 3.15).

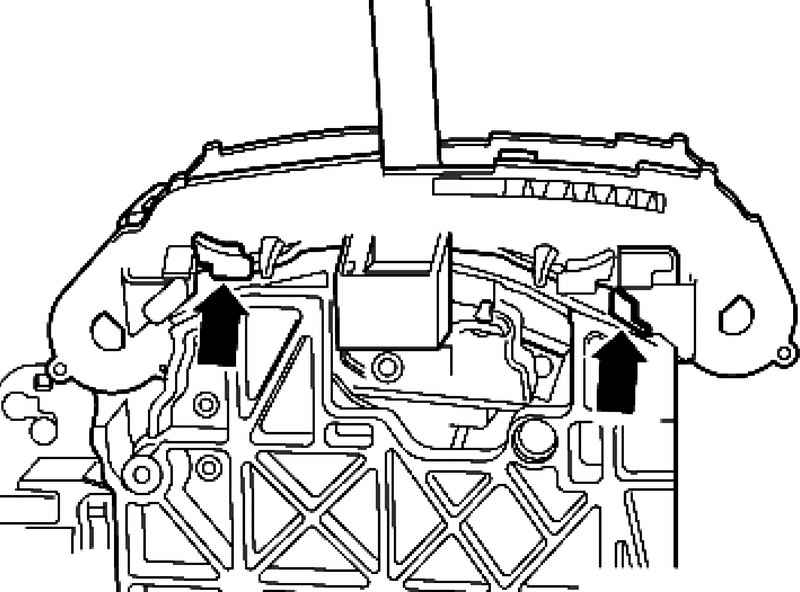

Потяните фиксаторы слева и справа наружу и потяните рамку вверх (
рис. 3.16).
|
|

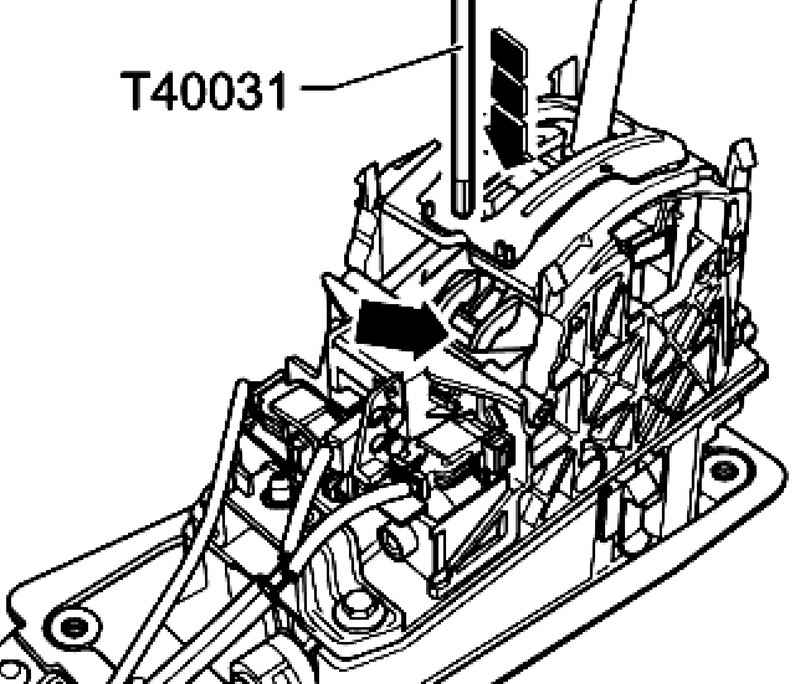

Рис. 3.12. Затягивание зажимного болта с помощью насадки
|
Выкрутите зажимной болт на тяге селектора с помощью насадки T40031 (
рис. 3.12).

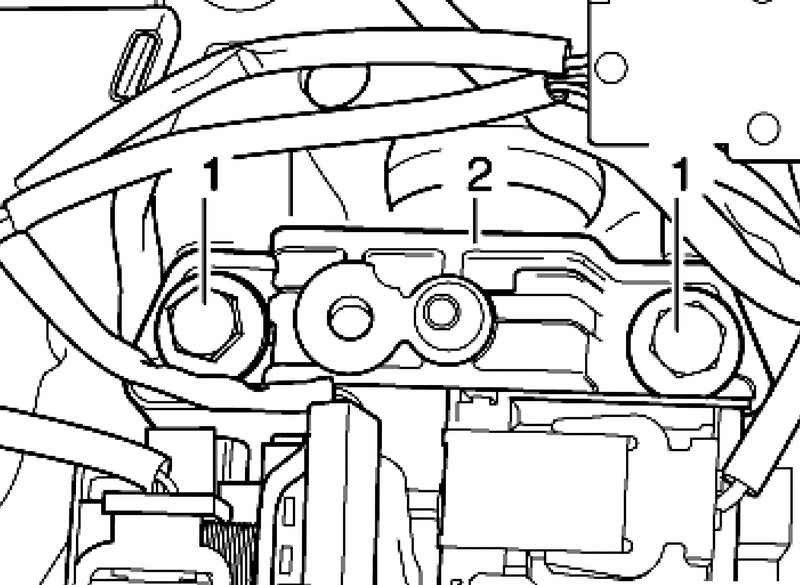

Выкрутите болты 1 и снимите передний держатель 2 привода переключения (
рис. 3.26).
Снимите задний держатель привода переключения передач.
Потяните привод переключения передач вместе с тягой селектора немного назад.

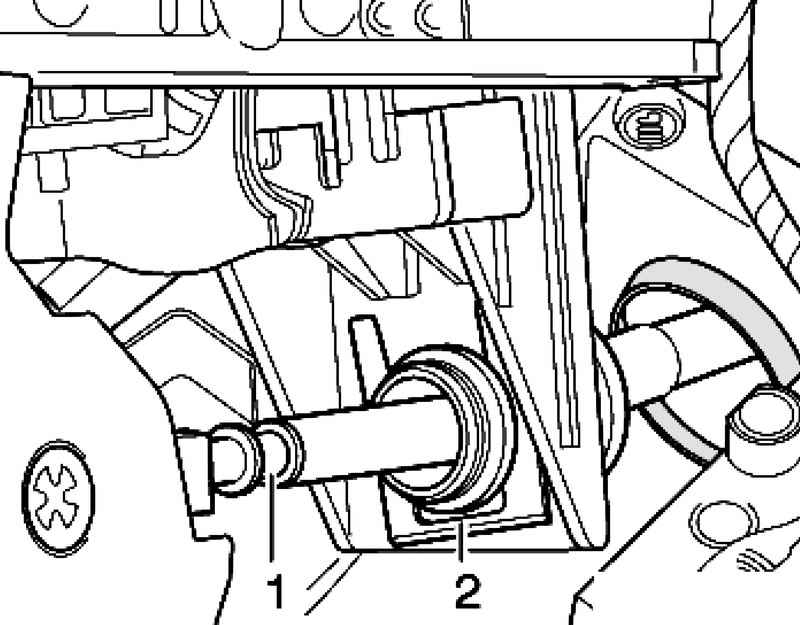

Снимите стопорную шайбу 2 с тяги селектора 1 и отсоедините привод переключения передач от тяги селектора (
рис. 3.27).
Установка
Установка осуществляется в обратной последовательности. При этом необходимо учитывать следующее.
Установите тягу селектора 1 и закрепите с помощью новой стопорной шайбы 2.
Прикрутите передний и задний держатели привода переключения передач (
рис. 3.27).
|
|

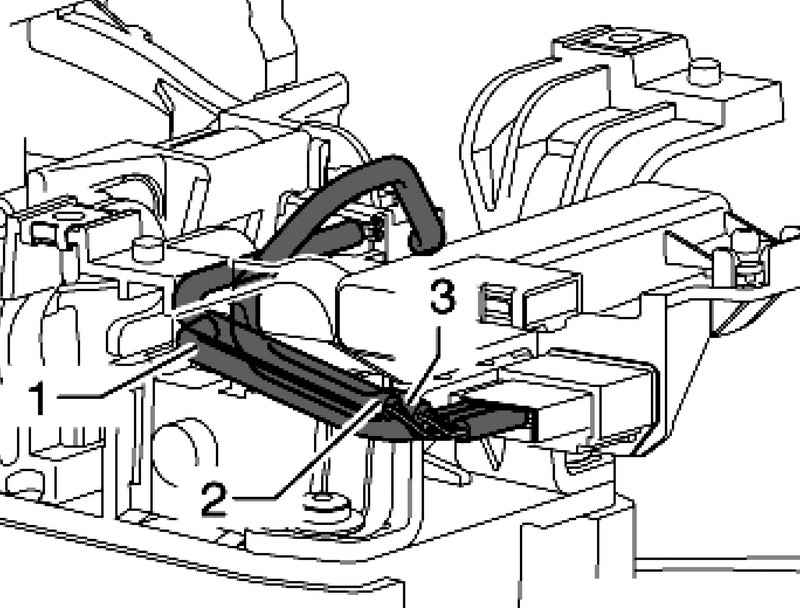

Рис. 3.25. Кабели: 1 – жгут проводов к электромагниту блокировки селектора N110; 2 – жгут проводов к электромагниту блокировки селектора в положении «P» N380; 3 – жгут проводов к выключателю селектора (рычаг заблокирован в положении «P») F319
|
Уложить кабели 1–3 так, как показано на рисунке (
рис. 3.25).
Установите штекерное соединение 3 в держатель.
Затяните болт 2.
Отрегулируйте тягу селектора
Установите центральную консоль.
Подключите АКБ.
Установите рукоятку селектора
