Фольксваген Туарег. Снятие и установка электромагнита блокировки селектора N110



Фольксваген Туарег. Снятие и установка электромагнита блокировки селектора N110

Снимите привод переключения передач.
Разблокируйте и отсоедините штекерное соединение.

Извлечение электромагнита

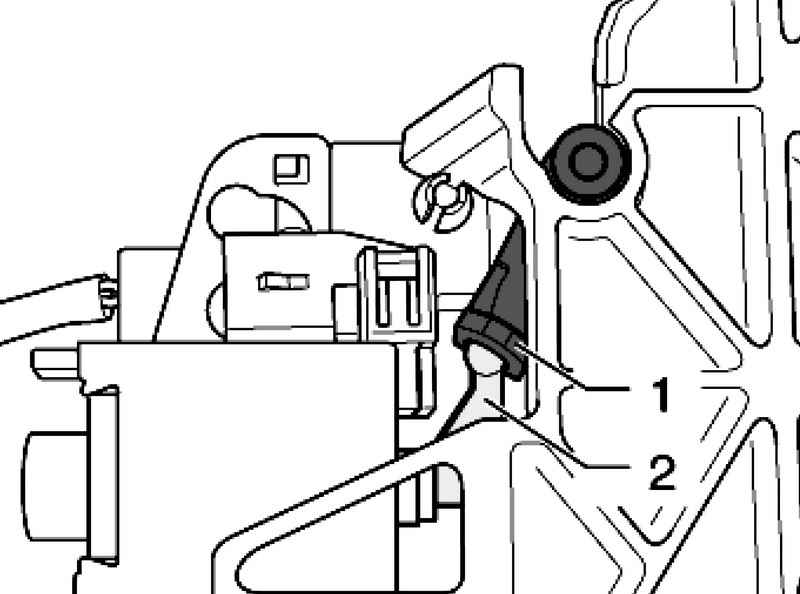

Рис. 3.20. Извлечение электромагнита


Разблокируйте электромагнит в креплении и извлеките его из блокирующего рычага 1 и привода переключения передач (рис. 3.20).

Установка
Поставьте рычаг электромагнита 2 вертикально вверх.
Задвиньте электромагнит спереди в крепление привода переключения передач.
Соедините рычаг 2 с блокирующим рычагом 1 (рис. 3.20).

Фиксатор электромагнита

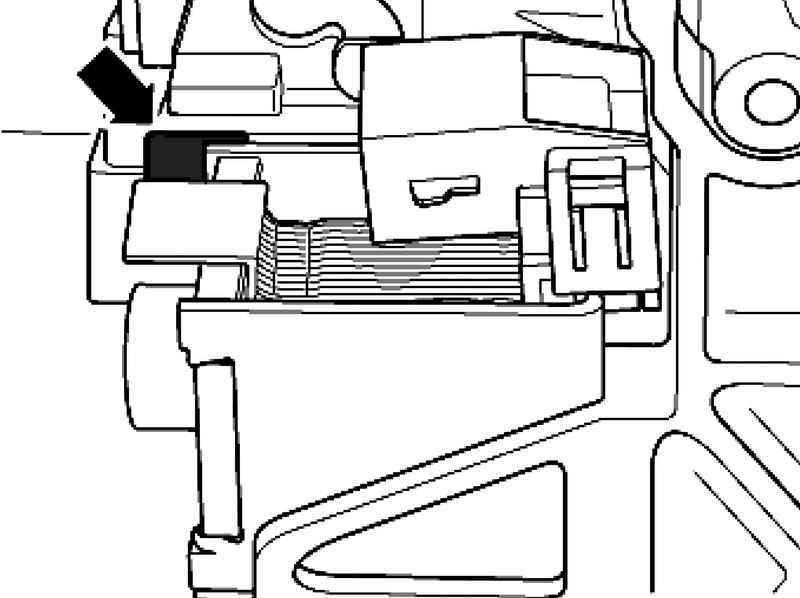

Рис. 3.21. Фиксатор электромагнита


Задвиньте электромагнит до упора в привод переключения передач, пока он не зафиксируется в своем креплении (рис. 3.21).
Проверьте, что электромагнит установлен в креплении до упора и рычаг находится в зацеплении с блокирующим рычагом.
