Фольксваген Туарег. Снятие и установка рукоятки селектора



Фольксваген Туарег. Снятие и установка рукоятки селектора

Приведенную далее последовательность действий необходимо соблюдать для того, чтобы не повредить рукоятку селектора.

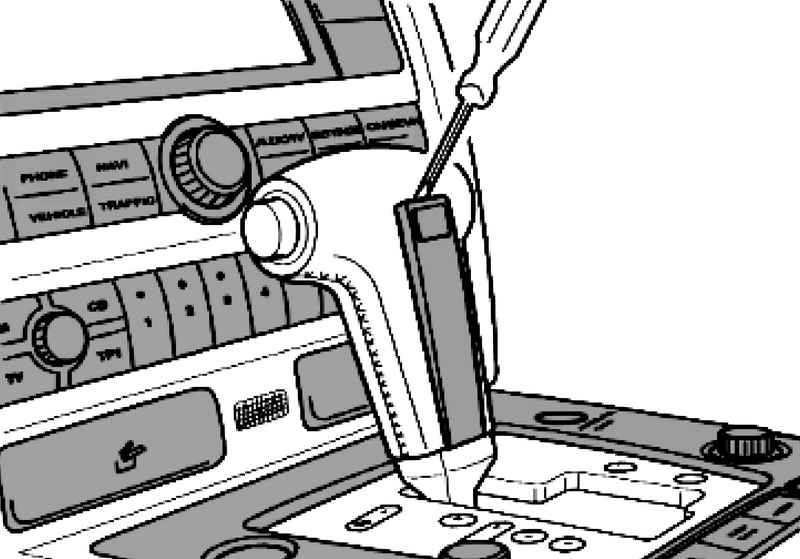

Снятие декоративной накладки
Рис. 3.8. Снятие декоративной накладки


Снимите декоративную накладку (рис. 3.8).

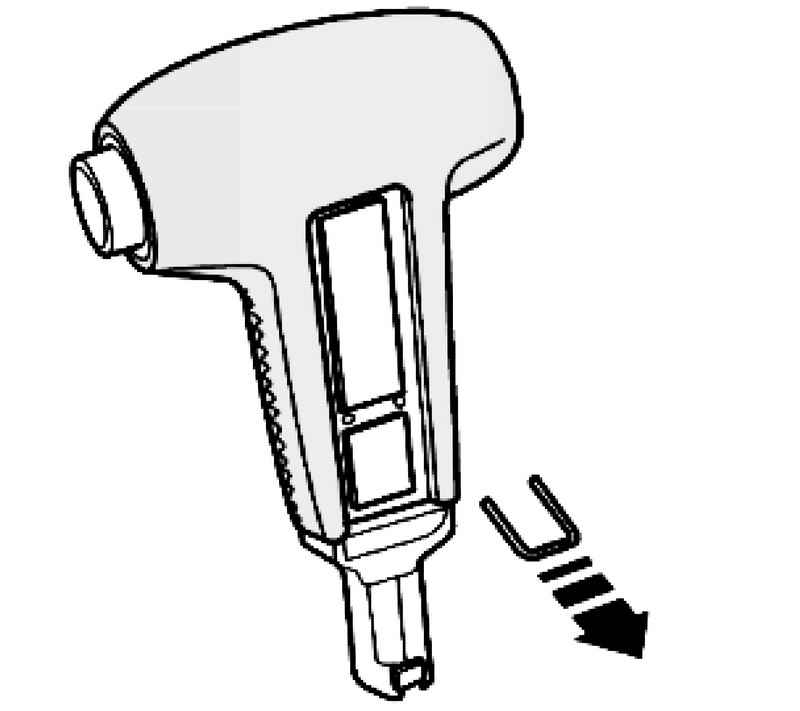

Извлечение скобы
Рис. 3.9. Извлечение скобы


Вытащите скобу из рукоятки (рис. 3.9).
Вытяните кнопку через определенное сопротивление так, чтобы она зафиксировалась.
После этого снимите рукоятку с селектора.

Установка

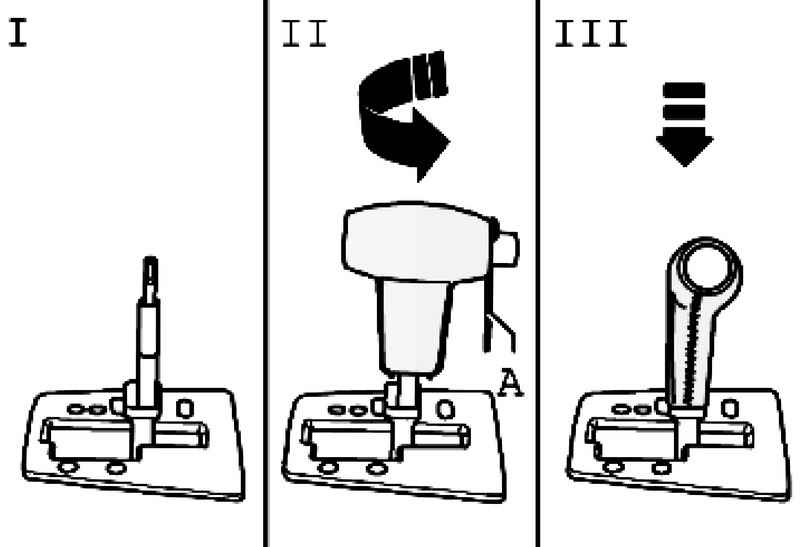

Схема установки рычага селектора
Рис. 3.10. Схема установки рычага селектора



При замене рукоятки ни в коем случае не удаляйте монтажное приспособление новой рукоятки.
Если кнопка случайно была нажата и ушла внутрь рукоятки – держите рукоятку вертикально и осторожно выдувайте кнопку сжатым воздухом снизу, пока ее нельзя будет вытянуть рукой через определенное сопротивление.
Снова установите монтажное приспособление А (поставляется вместе с рукояткой).
Установите скобу.
Вставьте декоративную накладку в рукоятку.
Переключите селектор в положение «N».
I – Осторожно проведите втулку через жалюзи и находящуюся ниже заслонку.
Следите за тем, чтобы при установке втулка велась через защитные пластины очень осторожно. При невнимательном нажатии втулки защитные пластины будут разрушены.
II – Рукоятку насадите до упора в продольном направлении, затем поверните.
Монтажное положение: кнопка направлена к водителю.
III – Теперь насадите рукоятку на рычаг селектора до упора, при этом должен быть слышен щелчок.
Удалите монтажное приспособление А, нажмите на кнопку и потяните втулку вверх.
Снимите защитную пленку на поверхности приклеивания и приклейте эмблему.
