9.3

Лава Веста. Снятие и установка радиатора системы охлаждения двигателя

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи(подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).

Снять брызговик двигателя в соответствии с требованиями раздела 2 настоящей техноло-гической инструкции.

Снять передний бампер в соответствии с требованиями ТИ 3100.25100.20589.

Снять  балку  1,  рисунок  9-3,  переднего  бампера  в  соответствии  с  требованиями ТИ 3100.25100.20589.

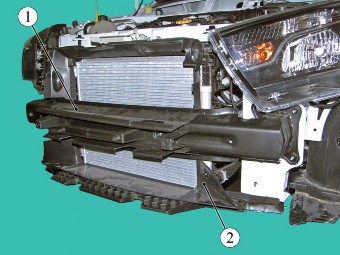

Рисунок   9-3   –   Балка   переднегобампера и воздухоотражатель:

1 – балка переднего бампера;2 –воздухоотражатель

Отжать фиксаторы и отсоединить патрубок воздухозаборника от воздухоотражателя 2.Отжать фиксаторы и отсоединить датчик 1, рисунок 9-4, температуры окружающего воз-

духа от воздухоотражателя 2.

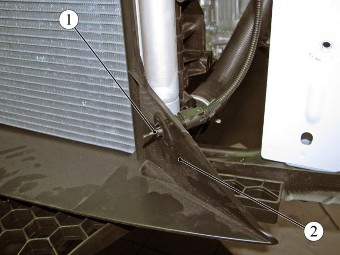

Рисунок   9-4   –   Балка   переднегобампера и воздухоотражатель:

1    – датчик температуры окружаю-щего воздуха;

2  –воздухоотражатель

Отжать фиксаторы и снять воздухоотражатель 2.

Слить жидкость из системы охлаждения двигателя в соответствии с требованиями разде-ла 9.2 настоящей технологической инструкции.

Разжать хомуты крепления и отсоединить:

-  подводящий шланг 1, рисунок 9-5, радиатора от патрубка термостата 3;

-  отводящий шланг 4 радиатора от патрубка трубы подводящей водяного насоса;

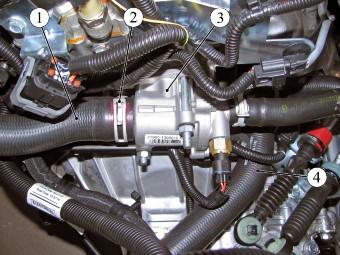

Рисунок  9-5  –  Термостат  и  шланги системы охлаждения двигателя:

1 – шланг подводящий радиатора2 – хомут;

3  – термостат;

4  – шланг отводящий радиатора

-   пароотводящий шланг 1, рисунок 9-6, от патрубка расширительного бачка 3 (плоско-губцы).

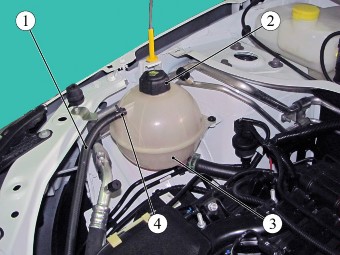

Рисунок 9-6 – Расширительный ба-чок и шланги системы охлаждениядвигателя:

1  – шланг пароотводящий;

2  – пробка расширительного бачка;3 – расширительный бачок системыохлаждения двигателя;

4 – хомут

Разрезать хомуты крепления шлангов к верхней поперечине рамки радиатора и крон-штейну на коробке передач (нож технологический).

Отсоединить разъемы жгута 1, рисунок 9-7, проводов переднего от разъемов блока 2 релеэлектровентилятора, звукового сигнала 3 и электровентилятора 4 радиатора.

Разрезать хомут 5 крепления жгута 1 проводов переднего к кожуху электровентилятора(нож технологический).

Для автомобилей с кондиционером

Отжать фиксаторы, отсоединить и отвести в сторону конденсор 1, рисунок 9-8, системыкондиционирования от радиатора 2 системы охлаждения двигателя.

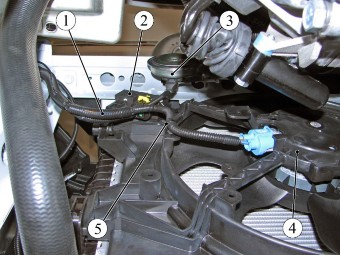

Рисунок 9-7 – Электровентиляторрадиатора системы охлаждениядвигателя:

1  – жгут проводов передний;

2  – блок реле электровентилятора;3 – звуковой сигнал;

4     –  электровентилятор  радиаторасистемы охлаждения двигателя;

5  – хомут

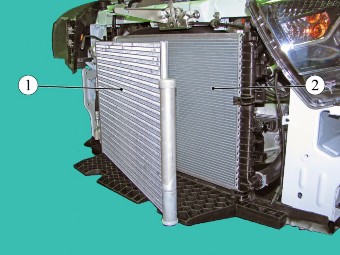

Рисунок 9-8 – Конденсор системыкондиционирования:

1    – конденсор системы кондицио-нирования;

2    – радиатор системы охлаждениядвигателя

Операции для всех комплектаций автомобилей

Повернуть и извлечь из кронштейнов 1, рисунок 9-9, на верхней поперечине рамки ра-диатора фиксаторы 2 крепления радиатора 3.

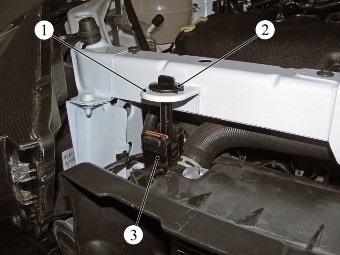

Рисунок 9-9 – Верхнее креплениерадиатора системы охлаждения дви-гателя:

1  – кронштейн;

2  – фиксатор крепления радиатора;

3    –  радиатор  системы  охлаждениядвигателя

Извлечь радиатор 2, рисунок 9-8, из крепления на нижней поперечине рамки радиатора иснять радиатор в сборе с электровентилятором и шлангами.

Отжать фиксаторы и отсоединить электровентилятор системы охлаждения двигателя отрадиатора.

Установка

Установить электровентилятор системы охлаждения двигателя на радиатор.

Установить радиатор 2, рисунок 9-8, системы охлаждения двигателя с электровентилято-ром и шлангами в сборе в элементы крепления нижней поперечины рамки радиатора.

Закрепить радиатор 3, рисунок 9-9, системы охлаждения двигателя двумя фиксаторами 2к кронштейнам 1.

Присоединить подводящий, отводящий и пароотводящий шланги радиатора системы ох-лаждения двигателя к соответствующим патрубкам и закрепить хомутами крепления, рисунки9-5 и 9-6 (плоскогубцы).

Установить новые хомуты крепления шлангов к верхней поперечине рамки радиатора икронштейну на коробке передач.

Для автомобилей с кондиционером

Установить и зафиксировать конденсор 1, рисунок 9-8, системы кондиционирования нарадиаторе 2.

Операции для всех комплектаций автомобилей

Установить и зафиксировать воздухоотражатель 2, рисунок 9-3, на радиатор.

Установить датчик 1, рисунок 9-4, температуры окружающего воздуха на воздухоотража-тель 2.

Присоединить патрубок воздухозаборника к воздухоотражателю.

Присоединить разъемы жгута 1, рисунок 9-7, проводов переднего к разъемам блока 2 ре-ле электровентилятора, звукового сигнала 3 и электровентилятора 4 радиатора.

Установить новый хомут 5 крепления жгута 1 проводов переднего к кожуху электровен-тилятора радиатора.

Установить балку 1, рисунок 9-3,  переднего  бампера  в соответствии с требованиямиТИ 3100.25100.20589.

Установить передний бампер в соответствии с требованиями ТИ 3100.25100.20589.Заполнить систему охлаждения двигателя в соответствии с требованиями раздела 9.2 на-

стоящей технологической инструкции.

Присоединить клемму провода "массы" к аккумуляторной батарее согласно требованиямТИ 3100.25100.20587.

Запустить двигатель и дать ему поработать 2 - 3 минуты на холостых оборотах для уда-ления воздушных пробок в системе охлаждения.

Проверить работоспособность отопителя.

После остановки двигателя проверить уровень охлаждающей жидкости и отсутствие сле-дов подтекания, при необходимости довести уровень жидкости до нормы. Уровень охлаждаю-щей жидкости должен быть между метками "min" и "max" на расширительном бачке (катушкавытяжная с вентилятором типа SERF/SP ф. "СовПлим").

Установить брызговик двигателя согласно требованиям раздела 2 настоящей технологи-ческой инструкции.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требовани-ям ТУ 017200-254-00232934 пп. 1.19.6, 1.19.9, 1.19.10, 1.19.14.
