Лава Веста. ЭЛЕМЕНТЫ СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ – СНЯТИЕ / УСТАНОВКА

8.1 Особенности устройства

Отработавшие газы отводятся из двигателя через приемную трубу 1, рисунок 8-1, глуши-теля с нейтрализатором в сборе, глушитель 1, рисунок 8-5, дополнительный и глушитель 1, ри-сунок 8-8, основной. Между фланцами приемной трубы и дополнительного глушителя устанав-ливается уплотнительная прокладка 9, рисунок 8-1. На трубе дополнительного глушителя име-ется компенсатор колебаний. Трубы основного и дополнительного глушителей соединяютсямежду собой

развальцованными концами через промежуточное кольцо с помощью хомута. Система выпуска газов крепится к кузову

автомобиля с помощью подушек подвески глушите-ля.

8.2

Лава Веста. Труба приемная глушителя с нейтрализатором в сборе

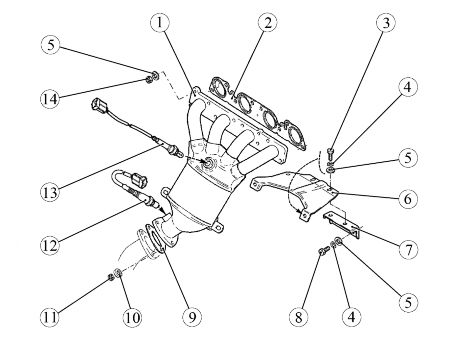

Рисунок 8-1 – Приемная труба глушителя с нейтрализатором в сборе:

1 – труба приемная глушителя с нейтрализатором в сборе; 2 – прокладка газопровода; 3 – болтМ8х18; 4 – шайба 8 пружинная; 5 – шайба 8; 6 – кронштейн приемной трубы; 7 – опора крон-штейна приемной трубы; 8 – болт М8х16; 9 – прокладка фланца глушителя; 10 – шайба кон-трящая; 11 – гайка крепления глушителя; 12 – диагностический датчик концентрации кислоро-да; 13 –управляющий датчик концентрации кислорода; 14 – гайка М8

Снятие

Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормо-зом. Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (подъ-емник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).

Отсоединить колодки жгутов датчиков 12 и 13, рисунок 8-1, концентрации кислорода откронштейнов на силовом агрегате и от разъемов жгута проводов системы зажигания.

Поднять автомобиль на высоту, удобную для работы, и снять брызговик двигателя со-гласно требованиям раздела 2 настоящей технологической инструкции.

Расконтрить шайбы 1, рисунок 8-2, и отвернуть три гайки 3, шпилек крепления дополни-тельного глушителя 2 к приемной трубе 5 с нейтрализатором в сборе (отвертка плоская, ключгаечный 10, головка сменная 10, удлинитель и вороток трещоточный).

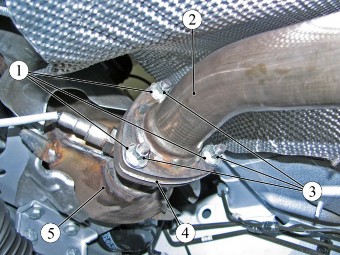

Рисунок 8-2 – Соединение дополни-тельного глушителя с приемной тру-бой глушителя с нейтрализатором всборе:

1 – шайба контрящая;

2 – глушитель дополнительный;3 – гайка;

4 – прокладка фланца глушителя;

5 – труба приемная глушителя с ней-трализатором в сборе

Отвернуть болт 1, рисунок 8-3, два болта 2, два болта 1, рисунок 8-4, с шайбами и снятьтермозащитный экран приемной трубы глушителя с нейтрализатором в сборе (головка сменная10, 13, удлинитель, вороток).

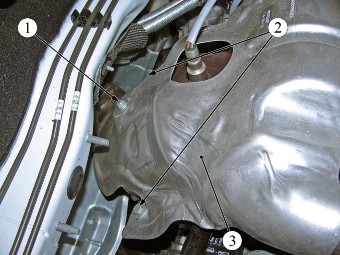

Рисунок 8-3 – Экран термозащитныйприемной трубы глушителя с ней-трализатором в сборе (вид сверху):

1 – болт М6; 2 – болт М8;

3 – экран термозащитный приемнойтрубы глушителя с нейтрализаторомв сборе

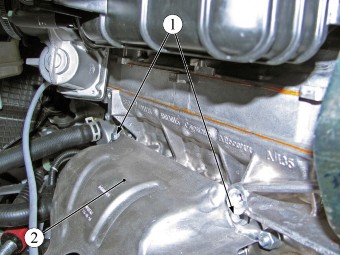

Рисунок 8-4 – Экран термозащитныйприемной трубы глушителя с ней-трализатором в сборе (вид со сторо-ны щитка передка):

1 – болт М6;

2 – экран термозащитный приемнойтрубы глушителя с нейтрализаторомв сборе

Отвернуть гайку М8 крепления кронштейна трубы подводящей водяного насоса, снятьшайбу (головка сменная 13, удлинитель, вороток).

Ослабить гайку крепления приемной трубы глушителя на шпильке крепления кронштей-на трубы подводящей водяного насоса (ключ гаечный 13).

Отвернуть семь гаек 14, рисунок 8-1, снять шайбы 5, снять приемную трубу 1 глушителяс нейтрализатором в сборе, снять прокладку 2 газопровода и прокладку 9 фланца глушителя.

Гайки шпилек крепления приемной трубы к головке цилиндров заменить новыми (головкасменная 13, удлинитель, вороток).

Вывернуть датчики 12 и 13 концентрации кислорода из приемной трубы 1 глушителя снейтрализатором в сборе (ключ гаечный 22).

Установка

Установить датчики 12 и 13, рисунок 8-1, концентрации кислорода на приемную трубу 1глушителя с нейтрализатором в сборе. Момент затяжки датчиков 40…60 Н.м (4,0…6,0 кгс.м)(ключ гаечный 22, вставка сменная 22 из набора типа 811382 ф. "USAG", ключ моментный).

Установить новую прокладку 2 газопровода, приемную трубу 1 глушителя с нейтрализа-тором в сборе, шайбы 5, навернуть и затянуть новые гайки 14 шпилек крепления приемнойтрубы к головке цилиндров. Момент затяжки гаек 21…25 Н.м (2,1…2,5 кгс.м) (ключ гаечный13, головка сменная 13, удлинитель, вороток, вставка сменная 13 типа 58211013 ф. "Stahlwille",ключ моментный).

Установить шайбу и навернуть гайку М8 крепления кронштейна трубы подводящей во-дяного насоса. Момент затяжки гайки 21…25 Н.м (2,1…2,5 кгс.м) (головка сменная 13, удлини-тель, вороток, ключ моментный).

Установить термозащитный экран приемной трубы глушителя с нейтрализатором в сбореи закрепить болтами 1 и 2, рисунок 8-3, болтами 1, рисунок 8-4, крепления с шайбами. Моментзатяжки болтов: М6 – 7…9 Н.м (0,7…0,9 кгс.м); М8 – 18…24 Н.м (1,8…2,4 кгс.м) (головкасменная 10, 13, удлинитель, вороток, ключ моментный).

Установить новую прокладку 4, рисунок 8-2, фланца приемной трубы глушителя, при-соединить фланец дополнительного глушителя 2, установить контрящие шайбы 1, установить изатянуть три гайки 3 шпилек

крепления дополнительного глушителя к приемной трубе и закон-трить. Момент затяжки гаек 21…25 Н.м (2,1…2,5 кгс.м) (ключ гаечный 10, головка сменная 10,удлинитель, ключ трещоточный, ключ моментный, притупленное зубило, молоток).

Установить брызговик двигателя согласно требованиям раздела 2 настоящей технологи-ческой инструкции.

Опустить автомобиль, присоединить колодки жгутов датчиков 12 и 13 концентрации ки-слорода к разъемам жгута проводов системы зажигания и кронштейнам на силовом агрегате.

Присоединить клемму провода "массы" к аккумуляторной батарее согласно требованиямТИ 3100.25100.20587.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требовани-ям ТУ 017200-254-00232934 пп. 1.19.14.2, 1.19.21.3 в объеме выполненных работ.
