8.4

Лава Веста. Глушитель основной





Снятие



Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормозом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).



Поднять автомобиль на высоту, удобную для работы, отвернуть две гайки 3, рисунок 8-6,болтов 5, стягивающих хомут 2, извлечь болты, снять хомут и уплотнительное кольцо (ключ кольцевой 10, ключ гаечный 13, головка сменная 13, удлинитель, вороток).



Смазать мыльным раствором и извлечь кронштейны основного глушителя 1, рисунок 8-8,из отверстий подушек 2 подвески глушителя и снять основной глушитель. Операцию выпол-нять с помощником (кисть, тара технологическая, мыльный раствор, отвертка плоская).

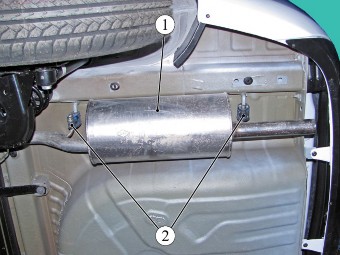

Рисунок 8-8  Элементы подвески глушителя основного к кузову:



1   глушитель основной;

2   подушка подвески глушителя















Установка



Смазать кронштейны основного глушителя мыльным раствором и подвесить основной глушитель 1, рисунок 8-8, на подушки 2 подвески (кисть, тара технологическая, мыльный рас-твор, отвертка плоская).



Установить уплотнительное кольцо между фланцами дополнительного 1, рисунок 8-6, и основного 4 глушителей, установить хомут 2 соединительный, как показано на рисунке, навер-нуть две гайки 3 болтов 5 хомута. Момент затяжки гаек болтов хомута 14…16 Н.м (1,4…1,6 кгс.м) (ключ кольцевой 10, ключ гаечный 13, головка сменная 13, вороток, ключ моментный).



Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требовани-ям ТУ 017200-254-00232934 п. 1.19.14.2 в объеме выполненных работ.
