1. Отсоедините
тягу привода воздушной заслонки карбюратора (см.
подраздел 10.10.6.) и... |
2. ...тягу
привода дроссельной заслонки (см.
подраздел 10.10.5.). |
3. Снимите
наконечники проводов высокого напряжения со свечей
зажигания. |
|
|
|
4. Отсоедините
провода высокого напряжения от выводов катушки
зажигания. |
5. Ослабьте
затяжку хомута шланга подачи топлива на входном штуцере
топливного насоса и... |
6. ...отсоедините
шланг от топливного насоса. |
|
|
|

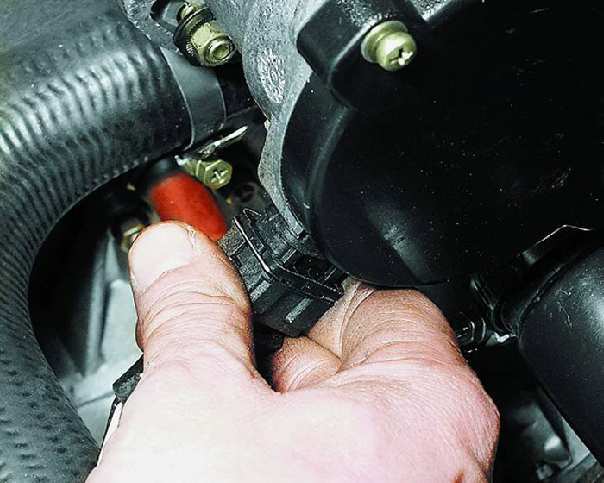

7. Отсоедините
колодку с проводами системы зажигания от датчика момента
искрообразования, отжав пружинную защелку. |
8. Снимите
защитный колпачок и отсоедините наконечник провода от
датчика температуры охлаждающей жидкости. |

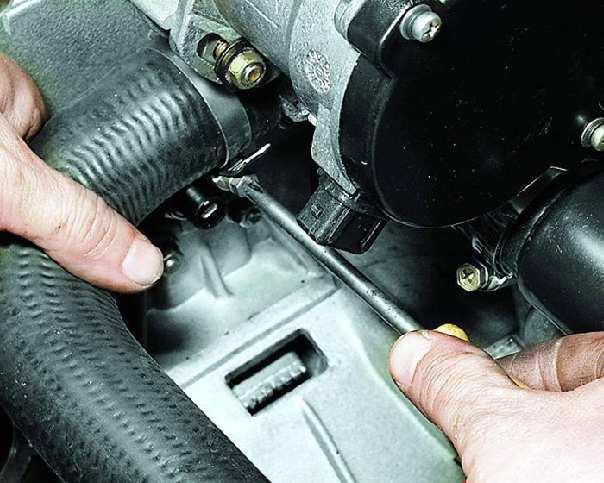

9. Ослабьте
затяжку хомутов шлангов и... |
|
|
|
10. ...отсоедините
шланги системы охлаждения от патрубков отвода
охлаждающей жидкости и термостата. |
11. Отсоедините
трос привода спидометра от привода на коробке передач. |
12. Отверните
гайку крепления и снимите “массовый” провод со шпильки
картера коробки передач. |
|
|
|

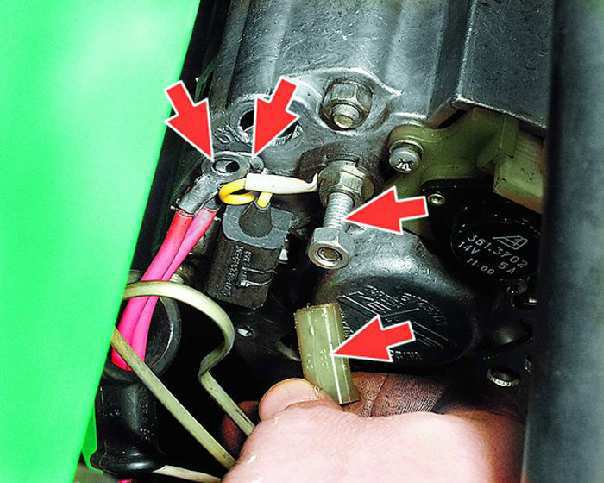

13. Отсоедините
провода от тягового реле стартера. |
14. Отсоедините
от рычага выключения сцепления трос привода и выведите
его из кронштейна на картере коробки передач (см.
подраздел 11.2.6.). |
15. Снимите
защитный колпачок, отверните гайку вывода “30”
генератора и отсоедините провода от генератора. |
|
|
|
16. Ослабьте
затяжку хомутов и... |
17. ...снимите
шланги с патрубков отопителя. |

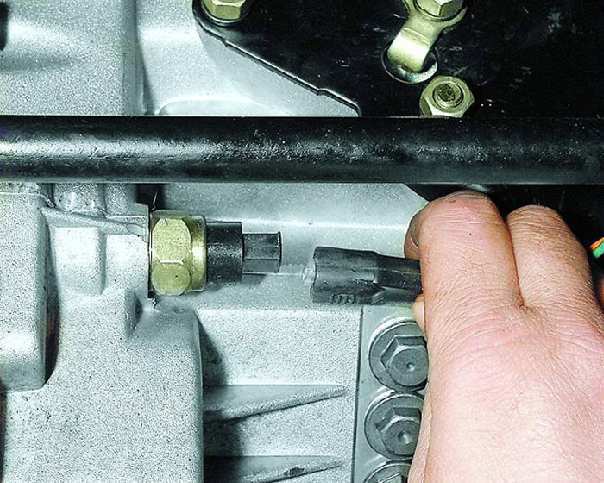

18. Снимите
соединительную колодку с выключателя света заднего хода
на коробке передач. |
|
|
|
19. Отверните
гайку стяжного болта хомута соединения приемной трубы и
дополнительного глушителя (резонатора). |
20. Разожмите
большой отверткой хомут и сдвиньте его по трубе в
сторону резонатора. |
21. Разожмите
отверткой соединение трубы и резонатора, отсоедините
трубу резонатора от приемной трубы глушителя. |
|
|
|
22. Отсоедините
тягу привода переключения передач и реактивную тягу от
коробки передач (см.
подраздел 11.1.1., операции 10–16). |

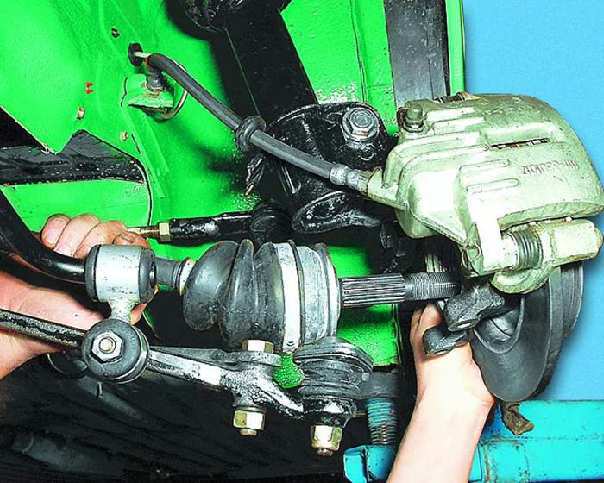

23. Снимите
передние колеса и отсоедините их приводы от поворотных
кулаков (выведите хвостовики наружных шарниров из ступиц
колес; см.
подраздел 11.3.1.). |
24. Снимите
защитный колпачок и отсоедините наконечник от вывода
датчика контрольной лампы давления масла в двигателе
(датчик расположен под масляным фильтром). |
|
|
|
25. Отверните
четыре гайки крепления кронштейна рулевого механизма к
подрамнику (показаны две, остальные расположены
симметрично). |
26. Подложите
деревянные опорные бруски под подрамник и осторожно
опустите автомобиль так, чтобы подрамник лег на бруски.
Отверните четыре болта крепления подрамника к кузову
и... |
27. ...подняв
автомобиль, снимите с него силовой агрегат (двигатель в
сборе с коробкой передач) в сборе с подрамником. |
|
|
|
28. Если
необходимо снять коробку передач, отверните болт и гайку
крепления стартера и... |
29. ...снимите
его. |
30. Отверните
гайку болта крепления левой опоры силового агрегата,
снимите пружинную и плоскую шайбы и выньте болт с
плоской шайбой. |
|
|
|

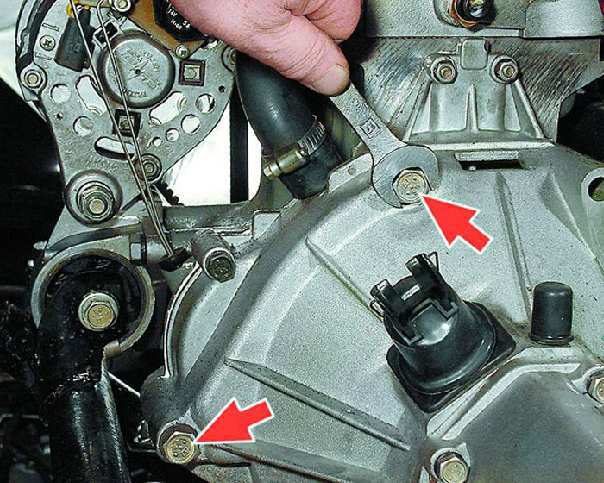

31. Отверните
два болта крепления картера сцепления к блоку цилиндров
двигателя и... |

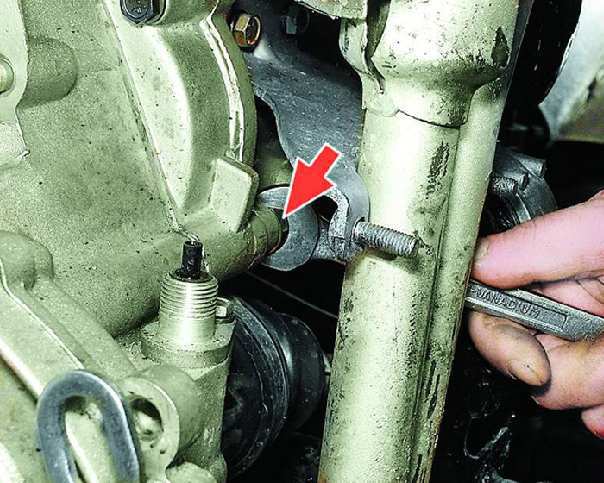

32. ...гайку,
расположенную рядом с кронштейном приемной трубы
глушителя. |
33. С
помощником отделите коробку передач от двигателя и
снимите ее. |
34. Установку
силового агрегата выполняйте в порядке, обратном снятию.
Залейте масло в картеры двигателя и коробки передач
(если масло при их снятии или разборке было слито),
залейте охлаждающую жидкость. Проверьте и при
необходимости установите момент зажигания, отрегулируйте
приводы воздушной и дроссельных заслонок карбюратора (см.
подразделы 10.10.5. и 10.10.6.),
сцепления (см.
подраздел 11.2.7.) и переключения передач (см.
подраздел 11.1.12.). |
