Ока (Ваз-1111). Дефектовка деталей двигателя



При замене деталей шатунно-поршневой группы необходимо подобрать поршни к цилиндрам по диаметру и массе, а также поршневые пальцы к поршням по диаметру и шатуны по массе.

На днище поршня выбиты следующие данные:

1 - класс поршня по отверстию под палец (1, 2, 3)
2 - класс поршня по диаметру (А, B, C, D, E)
3 - стрелка, показывающая направление установки поршня
4 - группа по массе (нормальная - "Г", увеличенная на 5 г - "+", уменьшенная на 5 г - "-")
5 - ремонтный размер (диаметр увеличен на 0,4 мм - D, на 0,8 - Е)

Класс цилиндров (А, B, C, D, E) выбит на нижней плоскости блока (привалочной плоскости под масляный картер).

Подбор поршней

Для удобства подбора поршней к цилиндрам по диаметру те и другие делятся на пять классов: A, B, C, D, E (через 0,1 мм). В запасные части поставляются поршни номинального размера трех классов A, C, E и двух ремонтных размеров. Первый ремонтный размер – увеличенный на 0,4 мм, второй – на 0,8 мм.

По массе поршни делятся на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г. На двигателе должны устанавливаться поршни одной группы.

Для поршней ремонтных размеров в запчасти поставляются кольца ремонтных размеров, увеличенных на 0,4 и 0,8 мм. На кольцах первого ремонтного размера выбита цифра “40”, а второго – “80”.

Номинальные размеры диаметров цилиндров и поршней, мм

Размерная группа

Двигатель ВАЗ-1111

Двигатель ВАЗ-11113

Цилиндр

Поршень

Цилиндр

Поршень

A

B

C

D

E

76,00-76,01

76,01-76,02

76,02-76,03

76,03-76,04

76,04-76,05

75,965–75,975

75,975–75,985

75,985–75,995

75,995–76,005

76,005–76,015

82,00–82,01

82,01–82,02

82,02–82,03

82,03–82,04

82,04–82,05

81,965–81,975

81,975–81,985

81,985–81,995

81,995–82,005

82,005–82,015

При подборе поршней к цилиндрам определите зазор между ними как разность между замеренными диаметрами поршня и цилиндра.

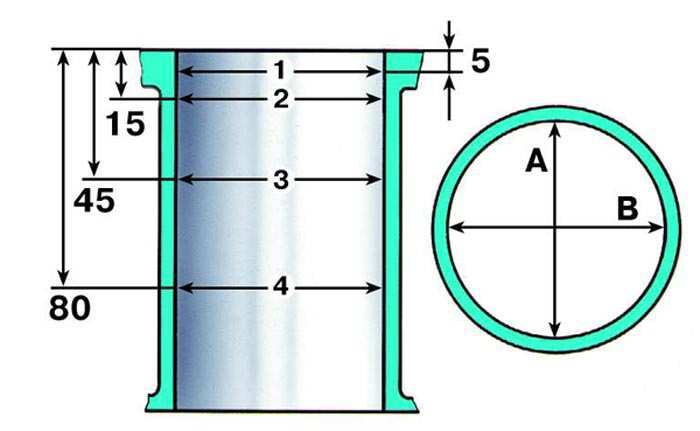

Схема измерения цилиндров:

А и В - направления измерений
1, 2, 3 и 4 - номера поясов

Номинальный зазор установлен 0,025- 0,045 мм, предельно допустимый - 0,15 мм. Если зазор не превышает 0,15 мм, можно подобрать поршни из последующих классов, чтобы зазор был как можно ближе к номинальному. Если зазор превышает 0,15 мм, расточите цилиндры под следующий ремонтный размер и установите поршни соответствующего ремонтного размера. Под ремонтный размер растачивают оба цилиндра, даже если зазор между поршнем и цилиндром превышает предельно допустимый только в одном цилиндре.

Поршневые пальцы делятся по диаметру на три класса (1, 2, 3) через 0,004 мм. Класс пальца маркируется на его торце краской. Класс поршня по пальцу выбит на днище поршня, а класс шатуна по пальцу – на крышке шатуна.

Размерные классы поршневых пальцев и поршней

Класс

Диаметр, мм

Маркировка

пальца

отверстия в поршне

пальца

поршня

1

2

3

21,970–21,974

21,974–21,978

21,978–21,982

21,982–21,986

21,986–21,990

21,990–21,994

Синий

Зеленый

Красный

1

2

3



ПОРЯДОК ВЫПОЛНЕНИЯ



106. Очистите головку поршня от нагара.

107. Прочистите канавки под поршневые кольца. Это удобно делать обломком старого кольца.

108. Прочистите отверстия для стока масла подходящей по толщине проволокой.



109. Если на поршне есть задиры, следы прогара, глубокие царапины, трещины, замените поршень.

110. Проверьте зазор между кольцами и канавками на поршне. Для этого с помощью набора щупов измерьте ширину канавок в нескольких местах по окружности, а затем...

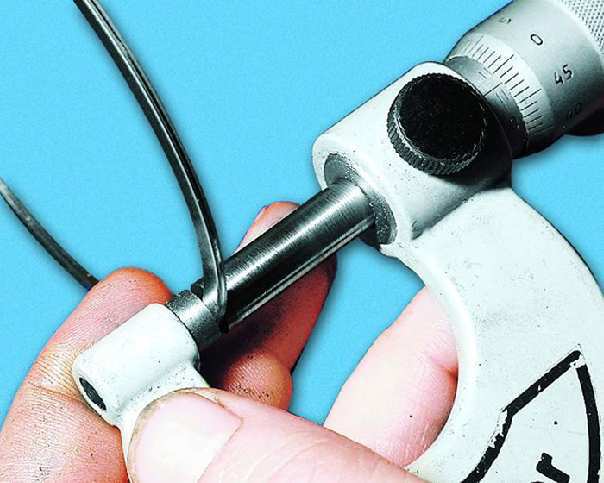

111. ...замерьте микрометром толщину колец в нескольких местах по окружности. Вычислите средние значения зазоров (разница между толщиной кольца и шириной канавки). Если хотя бы один из зазоров превышает предельно допустимый, замените поршень с кольцами.

Пояснение к операциям 110 и 111

Номинальный зазор, мм:
для верхнего компрессионного кольца 0,04-0,075;
нижнего компрессионного кольца 0,03-0,065;
маслосъемного кольца 0,02-0,055.

Предельно допустимый зазор для всех колец - 0,15 мм.



112. Измерьте зазоры в замках колец. Это можно сделать, вставив кольцо в специальную оправку. При отсутствии оправки вставьте кольцо в цилиндр (в котором оно работало), продвиньте поршнем, как оправкой, кольцо в цилиндр, чтобы оно установилось в нем без перекосов, выньте поршень из цилиндра и...

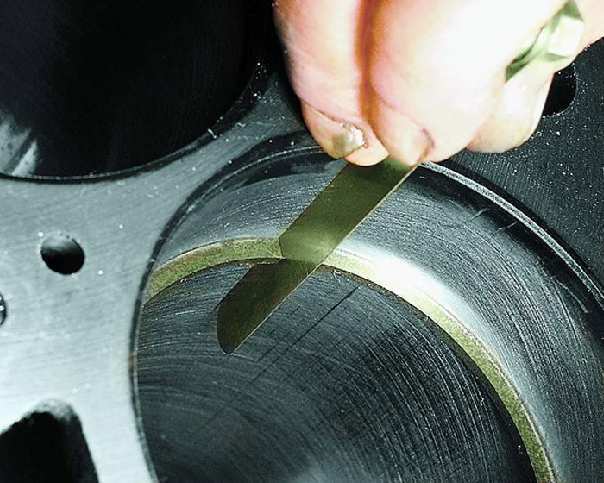

113. ...щупом измерьте зазор в замке кольца. Номинальный зазор должен быть 0,25- 0,45 мм, предельно допустимый (вследствие износа) - 1,0 мм. Если зазор превышает предельно допустимый, замените кольцо.

114. Если зазор меньше 0,25 мм, аккуратно сточите надфилем торцы кольца.

115. Осмотрите цилиндры. Если на зеркале цилиндров есть царапины, задиры, раковины и т.п., расточите цилиндры под ремонтный размер или замените блок цилиндров. При таких дефектах глубиной более 0,8 мм блок ремонту не подлежит и его надо заменить.

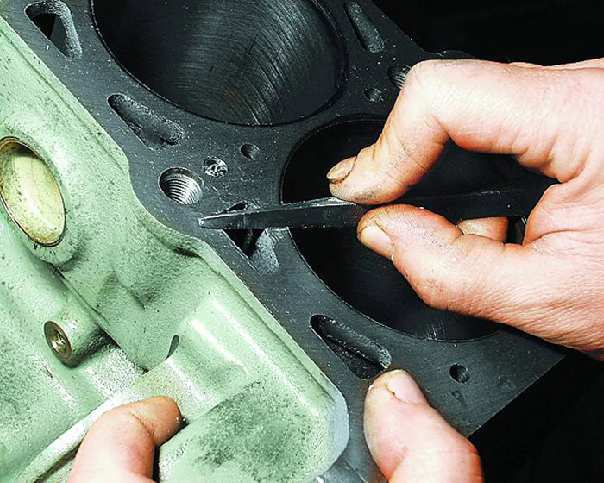

116. Очистите нагар в верхней части цилиндров. Если там образовался поясок вследствие износа цилиндров, снимите его шабером. Притупите заостренные кромки на плоскости блока цилиндров шабером...

117. ...а затем мелкой шлифовальной шкуркой. Измерьте нутромером диаметр цилиндра в двух перпендикулярных плоскостях (вдоль и поперек оси блока цилиндров) и четырех поясах.



118. Измерьте диаметр поршня на расстоянии 51,5 мм от его днища в плоскости, перпендикулярной поршневому пальцу. Вычислите зазоры между поршнями и цилиндрами.

119. Осмотрите шатунные вкладыши. Если на них имеются трещины, задиры, выкрашивание, замените вкладыши. На вкладышах запрещается проводить любые подгоночные работы.

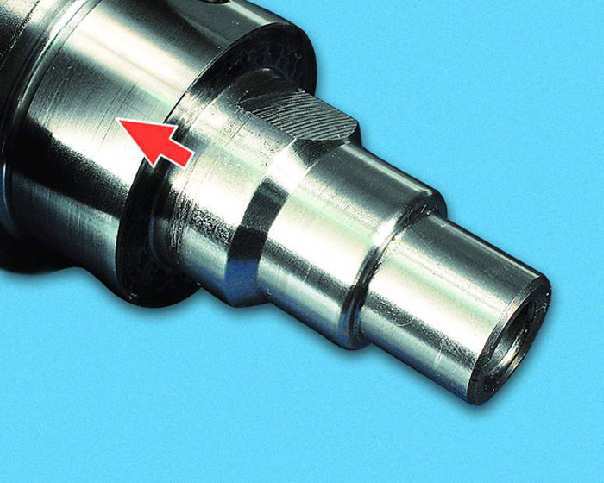

120. Если на поверхностях коленчатого вала, по которым работают сальники, имеются глубокие риски, царапины, забоины, коленчатый вал необходимо заменить.

121. Если на коренных и шатунных шейках есть незначительные задиры, риски, царапины, нужно прошлифовать их до ближайшего ремонтного размера (в специализированной мастерской). После этого...

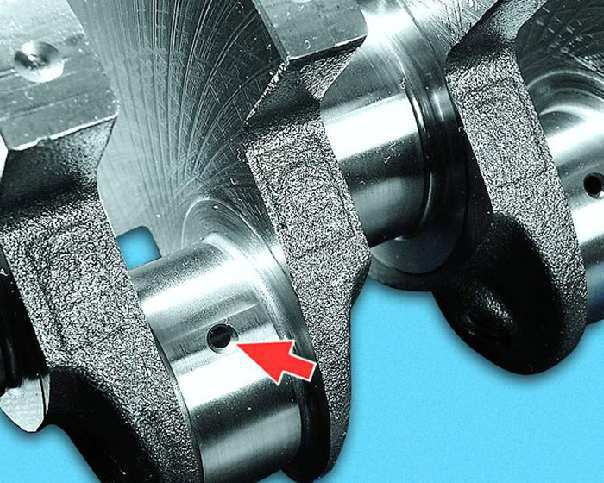

122. ...отполируйте шейки и притупите острые кромки фасок масляных каналов абразивным конусом. Затем промойте коленчатый вал и продуйте сжатым воздухом масляные каналы.  Овальность и конусность всех шеек после шлифования не должна превышать 0,005 мм. После шлифования шеек установите вкладыши ремонтных размеров.

123. Промерьте коренные и шатунные шейки коленчатого вала. Если износ или овальность шеек превышает 0,03 мм, нужно прошлифовать их до ближайшего ремонтного размера.



124. Если на рабочих поверхностях упорных полуколец имеются задиры, риски и отслоения, замените полукольца. На полукольцах запрещается проводить любые подгоночные работы.

Подбор вкладышей коленчатого вала

Номинальный диаметр шеек коленчатого вала, мм:

коренных   50,799-50,819
шатунных   47,830-47,850

Шейки коленчатого вала можно прошлифовать до одного из четырех ремонтных размеров с уменьшением номинального диаметра шеек, мм:

первого   на 0,25   третьего   на 0,75
второго   на 0,5   четвертого   на 1,00

Номинальная толщина вкладышей, мм:

коренных   1,824-1,831
шатунных   1,723-1,730

Вкладыши поставляются в запасные части также четырех ремонтных размеров, увеличенной толщины, мм:

первого   на 0,25   третьего   на 0,75
второго   на 0,5   четвертого   на 1,00

Зазоры между вкладышами и шейками коленчатого вала, мм:

для коренных подшипников: номинальный - 0,026-0,073, предельно допустимый - 0,11;
для шатунных подшипников: номинальный - 0,02-0,07, предельно допустимый - 0,1.

Биение коленчатого вала должно составлять, мм:

по средней коренной шейке и посадочной поверхности под ведущую шестерню масляного насоса - не более 0,03;
по посадочной поверхности под маховик - не более 0,04;
по посадочной поверхности под шкивы и сальники и под шестерню привода уравновешивающих валов - не более 0,05.

Размеры полуколец, поставляемых в запчасти: номинальный - 2,31-2,36 мм и ремонтный (увеличенный на 0,127 мм) - 2,437-2,487 мм.

Осевой зазор коленчатого вала: номинальный - 0,06-0,26 мм, предельно допустимый - 0,35 мм.



125. Измерьте осевой зазор коленчатого вала. Для этого установите коленчатый вал и упорные полукольца в блок цилиндров и затяните болты крепления крышек коренных подшипников. Установите маховик. Закрепите индикатор так, чтобы его ножка опиралась на рабочую поверхность маховика (контакта с ведомым диском сцепления). Сдвиньте коленчатый вал до упора вниз (от индикатора) и установите стрелку индикатор на ноль. Сдвиньте вал в обратную сторону. Индикатор покажет значение зазора. Если зазор превышает предельно допустимый, замените упорные полукольца.

126. Осмотрите коренные вкладыши. Если на них имеются трещины, задиры, выкрашивание, замените вкладыши. На вкладышах запрещается проводить любые подгоночные работы.

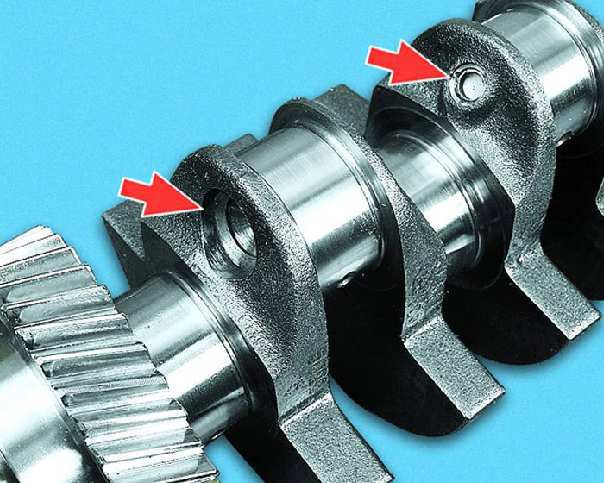

127. Тщательно прочистите и промойте масляные каналы коленчатого вала. При этом...

128. ...не рекомендуется самостоятельно выпрессовывать заглушки (для этого обратитесь в специализированную мастерскую).

129. Тщательно очистите поверхности блока цилиндров от остатков старых уплотнительных прокладок. Внимательно осмотрите блок. Если обнаружите трещины, блок замените в сборе с крышками коренных подшипников.

130. Проверьте герметичность рубашки охлаждения блока цилиндров. Для этого заглушите отверстие под водяной насос (установите насос с прокладкой) и залейте Тосол А-40 в рубашку охлаждения. Если в каком-нибудь месте заметите течь, значит блок негерметичен и его надо заменить.

Пояснение

Неплоскостность поверхности с прилегания ведомого диска сцепления не должна превышать 0,05 мм.

Непараллельность поверхности с прилегания ведомого диска сцепления и поверхности b для крепления сцепления относительно поверхности а, прилегающей к фланцу коленчатого вала, не должна превышать 0,1 мм.

Биение маховика на поверхностях b и c не должно превышать 0,1 мм.

Для удаления глубоких рисок и задиров поверхность с маховика можно проточить, при этом слой снимаемого металла не должен превышать 1 мм. Одновременно с поверхностью с необходимо проточить поверхность b, выдерживая размер между ними 0,5+0,1 мм. При проточке выдержите параллельность поверхностей a, b и c.

Зубчатый венец на маховике не должен проворачиваться при приложении к нему крутящего момента 600 Н·м (60 кгс/м) и сдвигаться в осевом направлении при проложении к нему усилия 4000 Н (400 кгс).


131.
Проверьте зазоры между вкладышами коренных подшипников и шейками коленчатого вала. Для этого измерьте диаметр шеек, а затем диаметр коренных подшипников, установив крышки с вкладышами на блок и затянув их соответствующими моментами. Вычислите зазор. Если он превышает предельно допустимый, коленчатый вал необходимо прошлифовать под следующий ремонтный размер. Эту работу рекомендуется выполнять в специализированной мастерской.

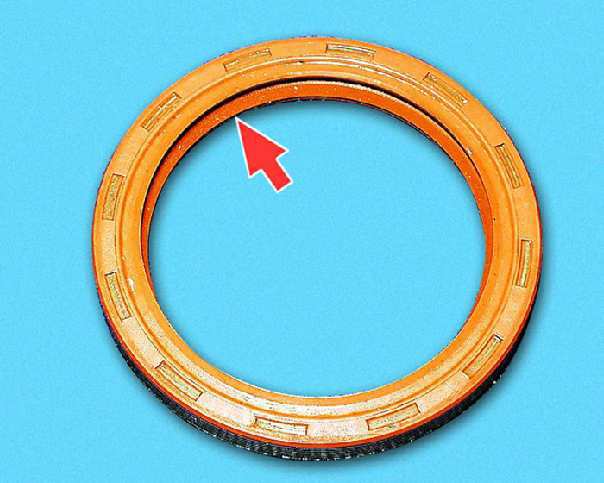

132. Проверьте состояние заднего сальника коленчатого вала. Сальник, имеющий повреждения (трещины), износ рабочей кромки, потерявший эластичность, замените. 133. Держатель заднего сальника коленчатого вала не должен иметь трещин, сильных деформаций привалочной поверхности к блоку цилиндров. 134. Проверьте состояние зубьев венца маховика и в случае их повреждения замените маховик.

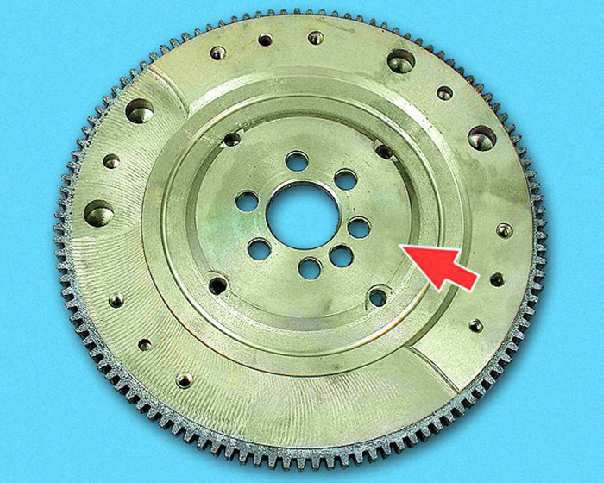

135. Замените или отремонтируйте маховик, если на поверхностях прилегания ведомого диска сцепления или...

136. ...фланца коленчатого вала имеются риски и задиры.



137. Если на поверхности прилегания ведомого диска сцепления видны цвета побежалости (маховик был перегрет), то, возможно, посадка зубчатого венца на маховике недостаточно плотная. Это можно проверить в специализированной мастерской. Маховик с ослабленной посадкой зубчатого венца необходимо заменить.
