1. Выньте
уплотнитель тормозного шланга из кронштейна на стойке. |
2. Выпрессуйте
палец шарового шарнира из поворотного рычага (см.
подраздел 6.4.). |

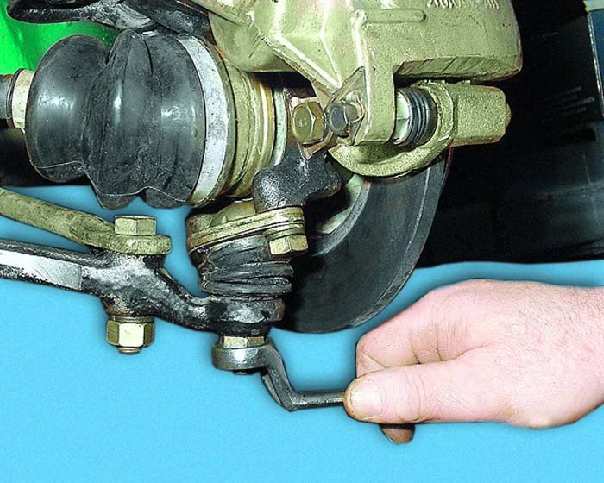

3. Отверните
гайку крепления пальца шаровой опоры к рычагу. |
|
|
|

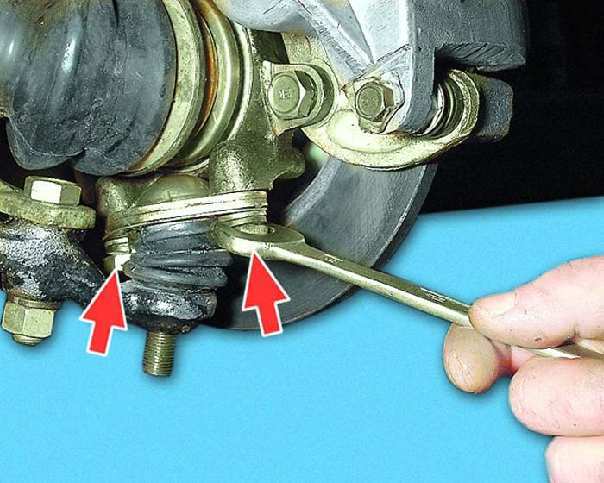

4. Отверните
два болта крепления опоры к поворотному кулаку и... |

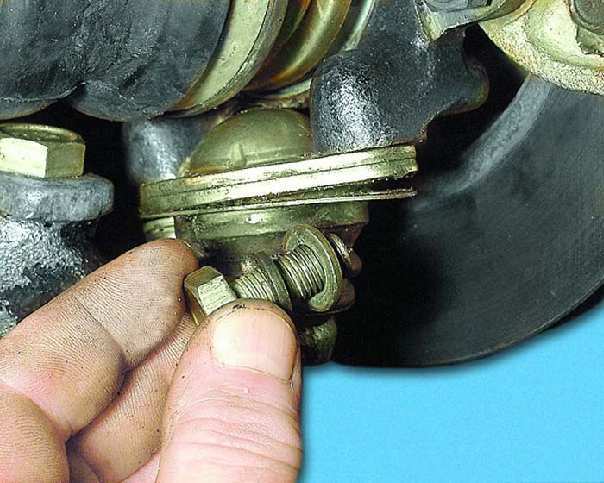

5. ...выньте
их с пружинными и плоскими шайбами. |

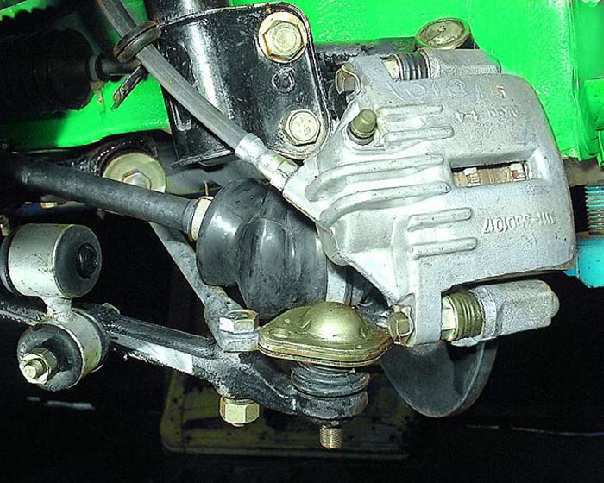

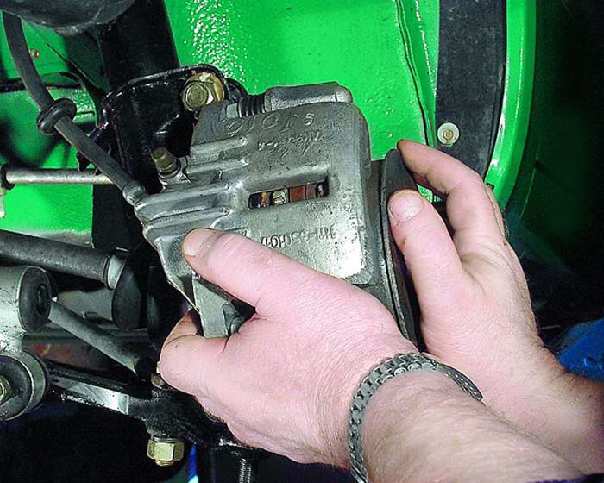

6. Отведите
поворотный кулак в сторону так... |
|
|
|
7. ...чтобы
можно было установить съемник для выпрессовки пальца
опоры. |

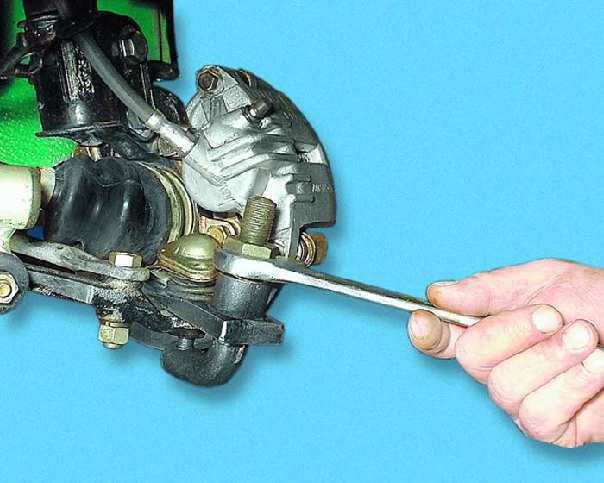

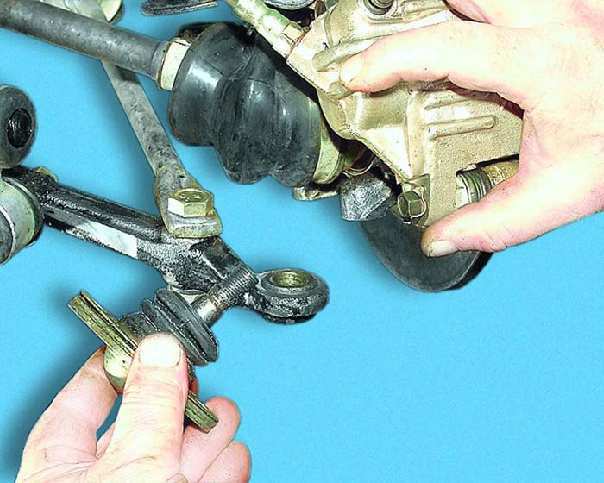

8. Установите
съемник и выпрессуйте палец опоры из рычага подвески. |
9. Снимите
шаровую опору. |
|
|
|

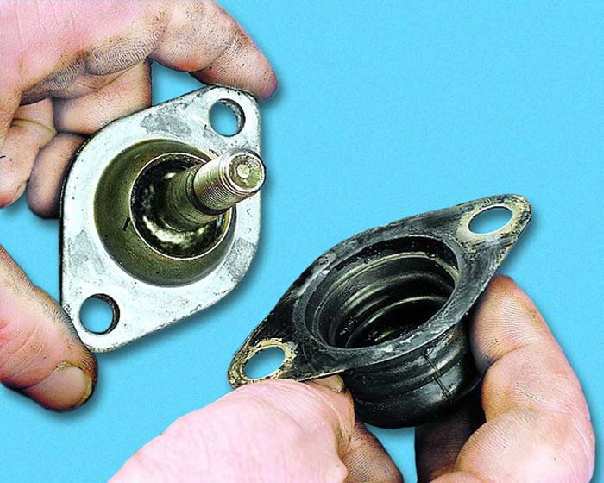

10. Снимите
с шаровой опоры защитный чехол. |

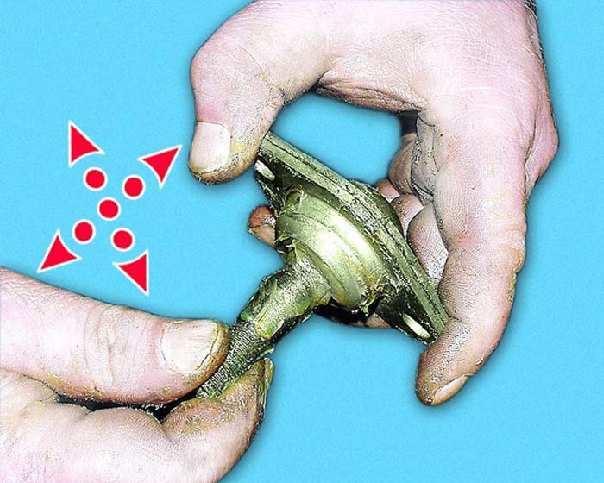

11. Покачайте
шаровой палец в опоре. От усилия руки палец не должен
перемещаться (допускается люфт не более 0,7 мм,
замеренный на конце резьбовой части пальца). |
12. Если
при незначительном усилии палец перемещается в опоре,
замените шаровую опору. |
|
|
|

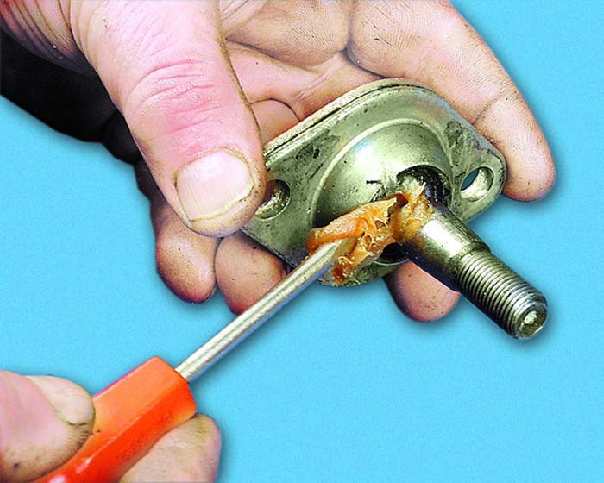

13. Если
защитный чехол был порван, удалите верхний слой грязной
смазки (если заметно, что грязь попала внутрь шарнира,
его придется заменить) и нанесите новую консистентную
смазку. |

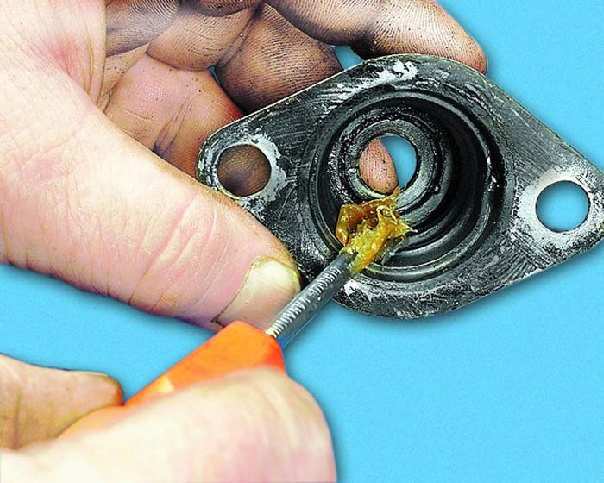

14. Заложите
консистентную смазку в новый защитный чехол на половину
его объема. |
15. Установите
шаровую опору в порядке, обратном снятию. Перед
установкой грязезащитного чехла рекомендуется нанести
герметик на поверхность опоры. |
|
16. Гайка
пальца шаровой опоры самоконтрящаяся, поэтому
рекомендуется заменить ее новой. |
