Ока (Ваз-1111). Снятие и установка телескопической стойки передней подвески

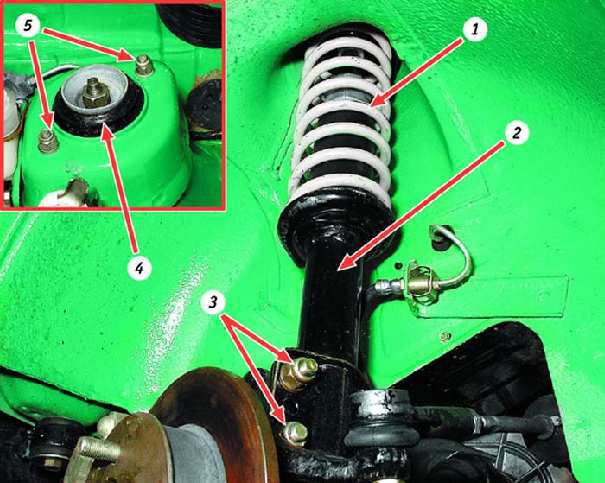

Телескопическая стойка:

1 – пружина подвески
2 – амортизаторная стойка
3 – гайки нижнего крепления телескопической стойки
4 – верхняя опора телескопической стойки
5 – гайки верхнего крепления телескопической стойки




  Вам потребуются
  • ключи "на 13", "на 19" (два), "на 8" или специальный ключ для удерживания штока амортизатора от проворачивания
  • маркер

Перед началом работы

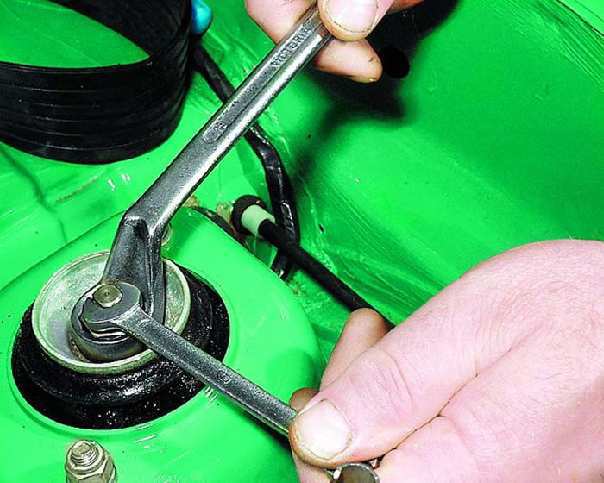

Если в дальнейшем предполагается разбирать телескопическую стойку, ослабьте затяжку гайки штока амортизатора, удерживая шток от проворачивания вторым ключом. Снимите соответствующее колесо.

Если во время движения автомобиля слышен стук или шум в передней подвеске, проверьте затяжку гаек верхнего крепления телескопической стойки к кузову. Также причинами стуков могут быть разрушение резинового буфера верхней опоры стойки или буфера хода сжатия, осадка или поломка пружины подвески.

При разрушении резинового буфера верхней опоры одной из стоек или неодинаковой упругости пружин подвески возможен увод автомобиля в сторону при прямолинейном движении.

Проверьте состояние амортизаторной стойки и замените ее при обнаружении следующих неисправностей:

– подтекание жидкости;
– недостаточное сопротивление на ходе отдачи или сжатия;
– частые “пробои” подвески.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выньте уплотнитель тормозного шланга из кронштейна на стойке.

2. Выпрессуйте палец шарового шарнира из поворотного рычага (см. подраздел 6.4.).

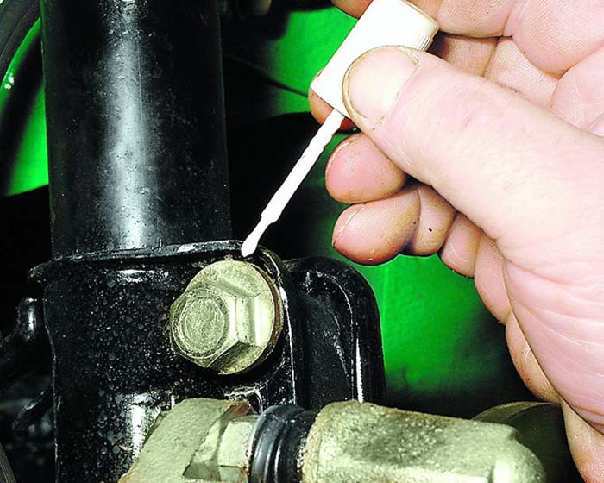

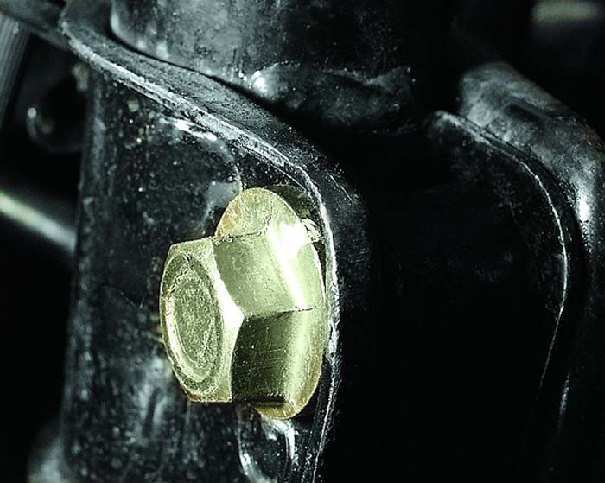

3. Отметьте положение регулировочного болта относительно стойки. Это поможет при установке стойки приблизительно сохранить развал колес.

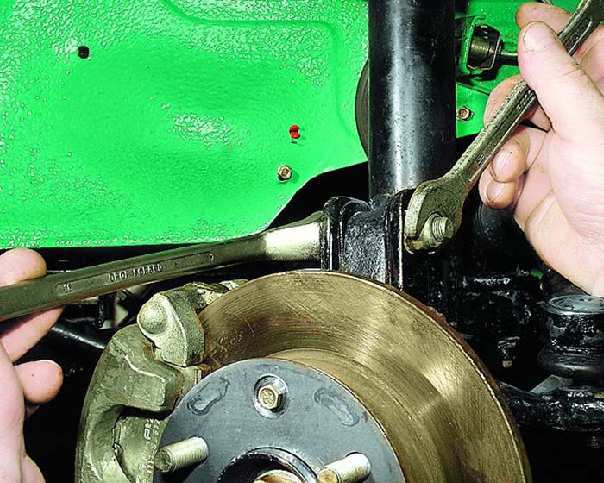

4. Отверните гайку нижнего болта крепления стойки к поворотному кулаку.

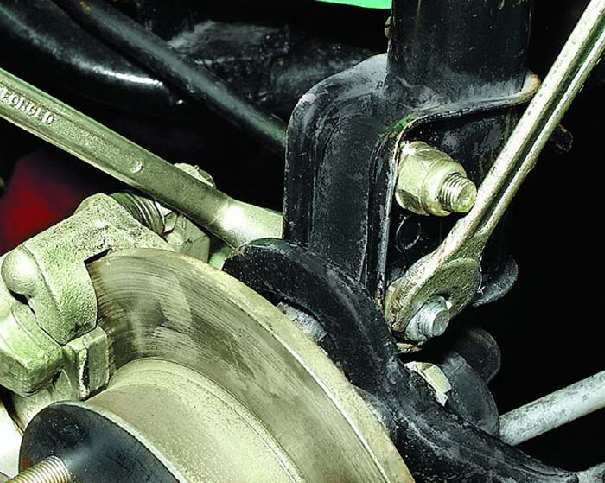

5. Отверните гайку регулировочного (верхнего) болта крепления стойки.

6. Обратите внимание: под гайкой этого болта установлена шайба.

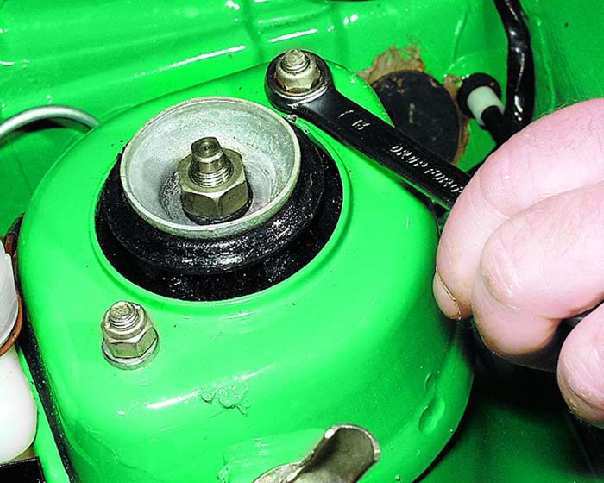

7. В подкапотном пространстве отверните две гайки верхнего крепления стойки.

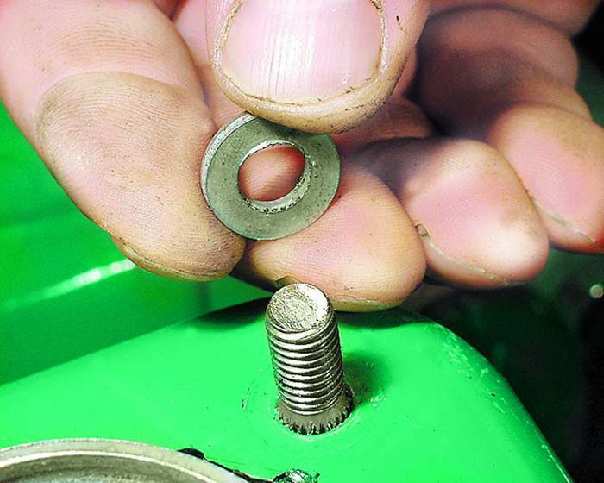

8. Снимите шайбы, установленные под гайками.

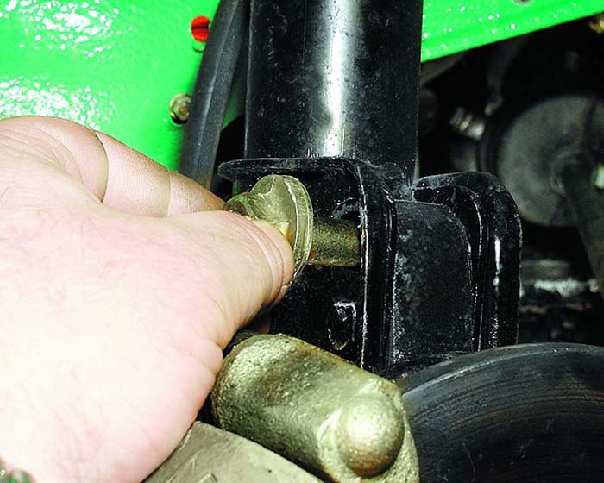

9. Выньте оба болта крепления стойки к поворотному кулаку.

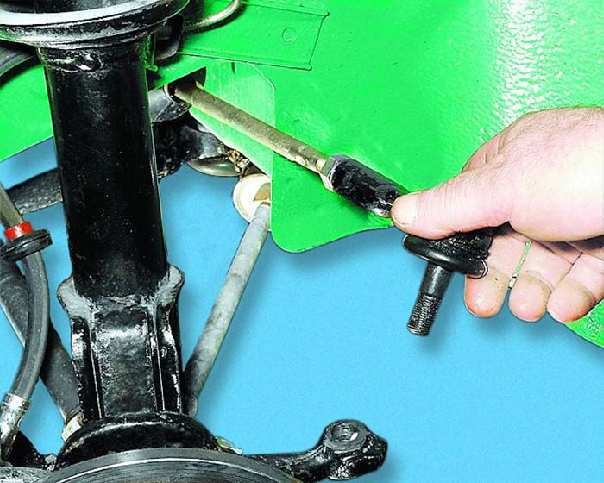

10. Отведите в сторону рулевую тягу.

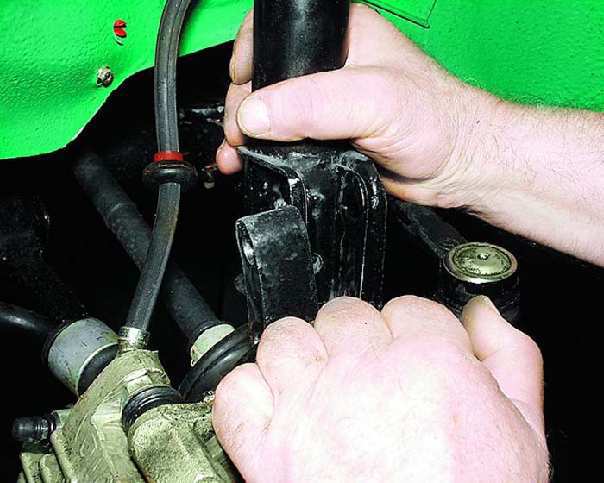

11. Отсоедините поворотный кулак от стойки.

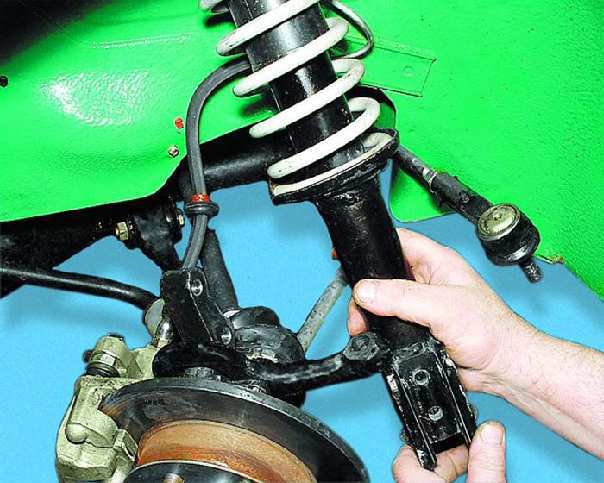

12. Снимите телескопическую стойку через нишу колеса.



13. Установите телескопическую стойку в порядке, обратном снятию. При установке старой стойки поверните регулировочный болт в соответствии с ранее сделанными метками и...

14. ...удерживая его в этом положении от проворачивания, затяните гайку крепления. После установки стойки проверьте и при необходимости отрегулируйте схождение и развал колес.
