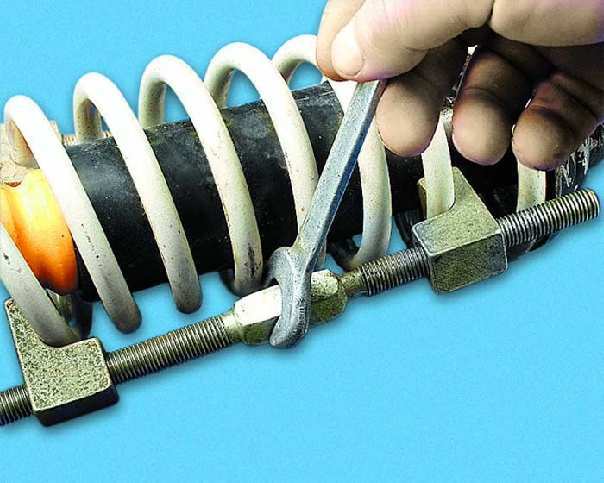

1. Сожмите
пружину специальными стяжками. |

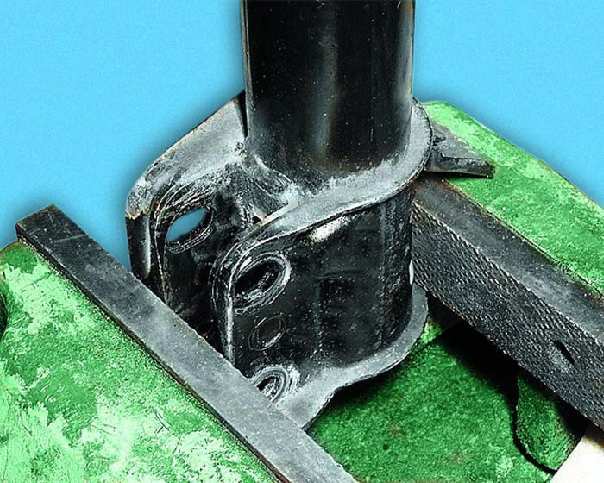

2. Зажмите
телескопическую стойку в тисках. |

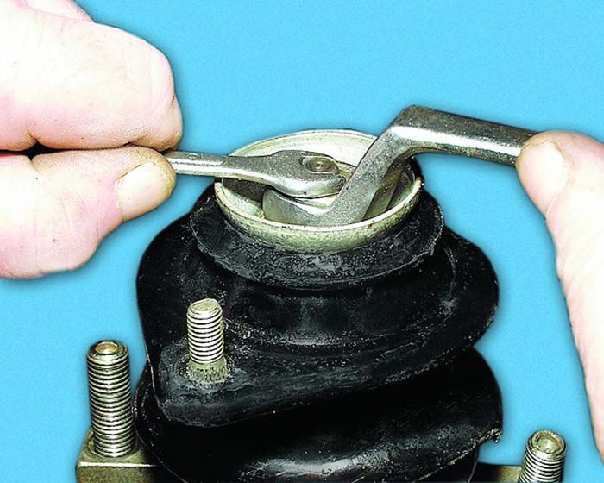

3. Окончательно
отверните гайку штока амортизатора, удерживая вторым
ключом шток амортизатора от проворачивания. |
|
|
|

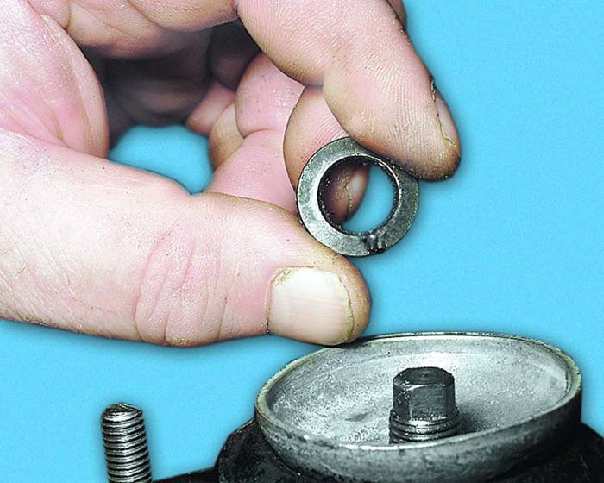

4. Снимите
пружинную шайбу... |

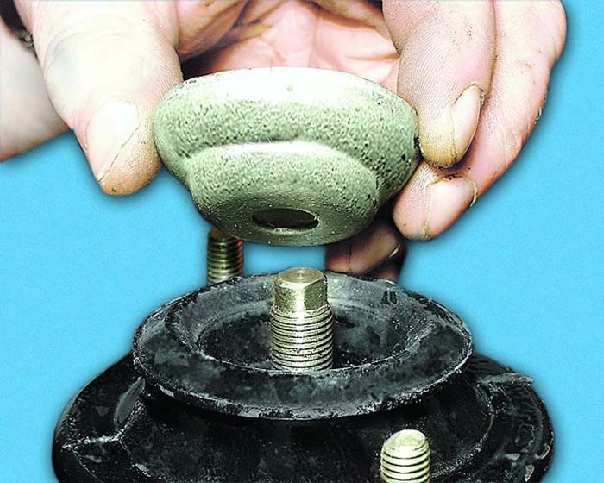

5. ...верхнюю
обойму опоры стойки... |

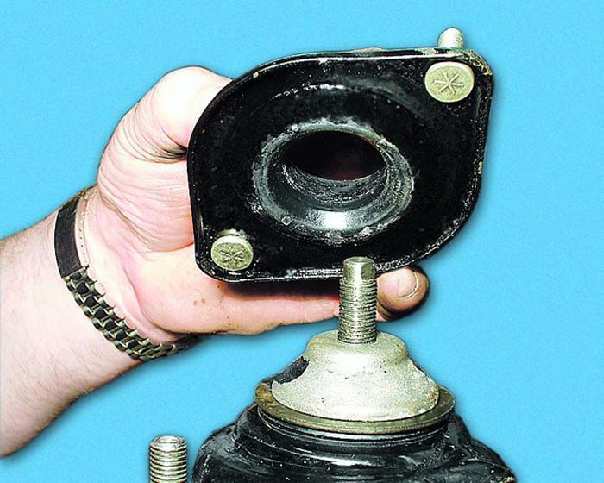

6. ...верхнюю
опору стойки... |
|
|
|

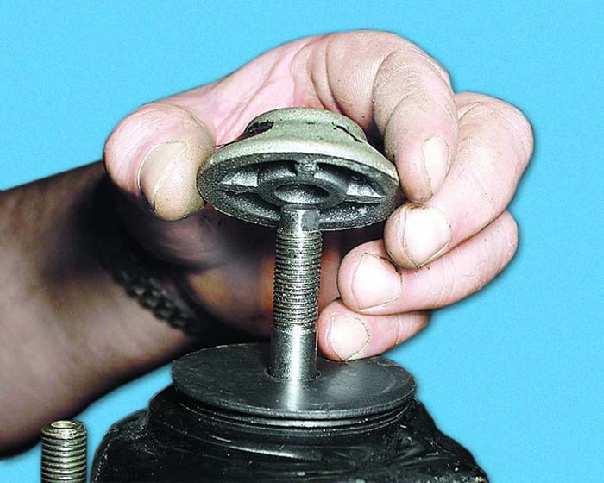

7. ...нижнюю
обойму опоры стойки... |

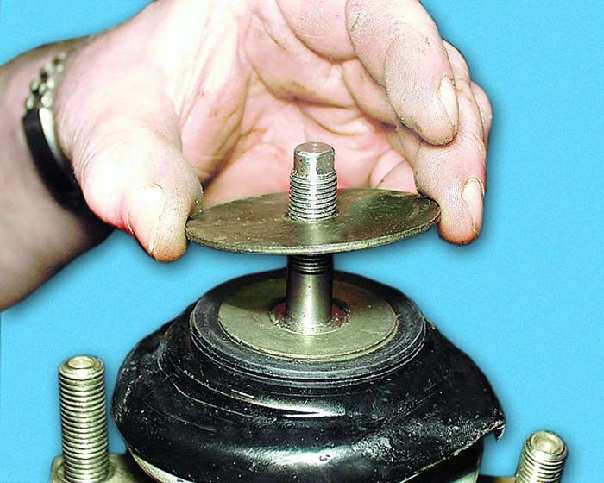

8. ...упорную
шайбу подшипника и... |

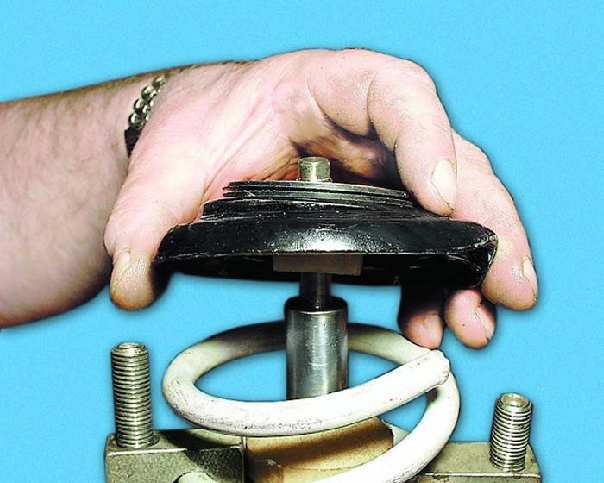

9. ...верхнюю
опорную чашку пружины. |
|
|
|

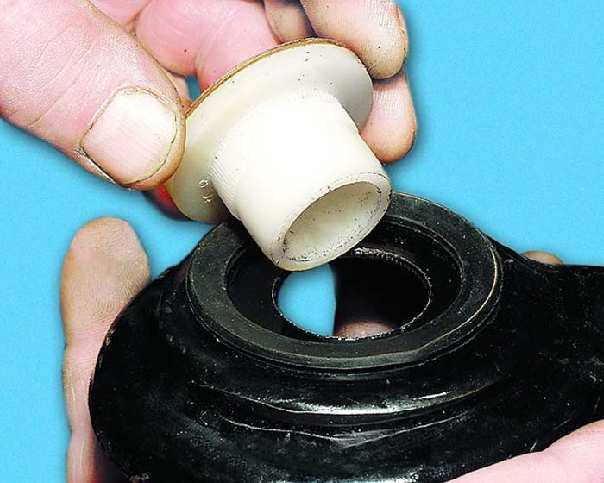

10. Выньте
из чашки втулку подшипника скольжения. |

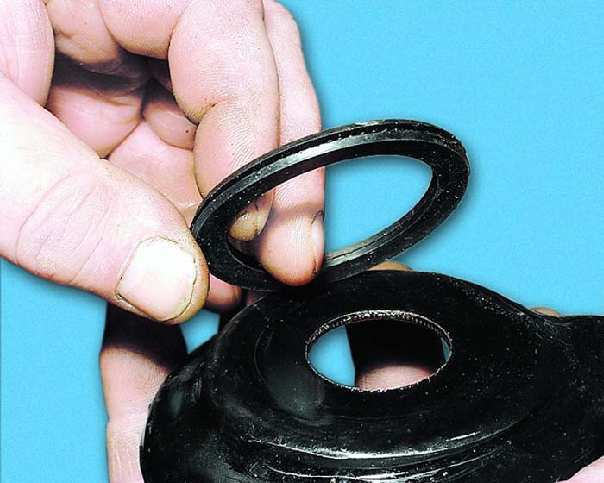

11. Снимите
с чашки уплотнительное кольцо. |

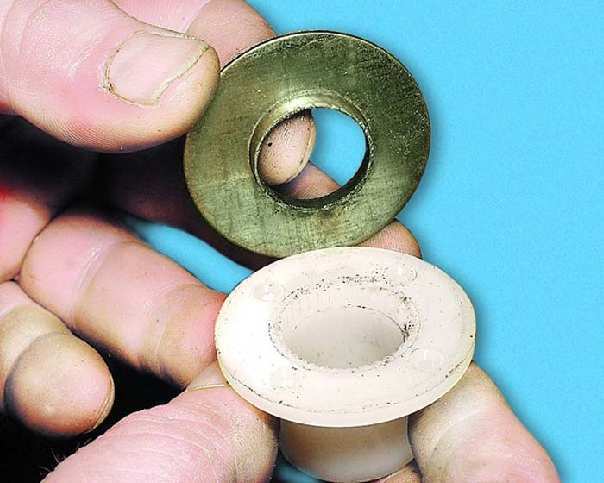

12. Выньте
из втулки подшипника опорную шайбу. |
|
|
|

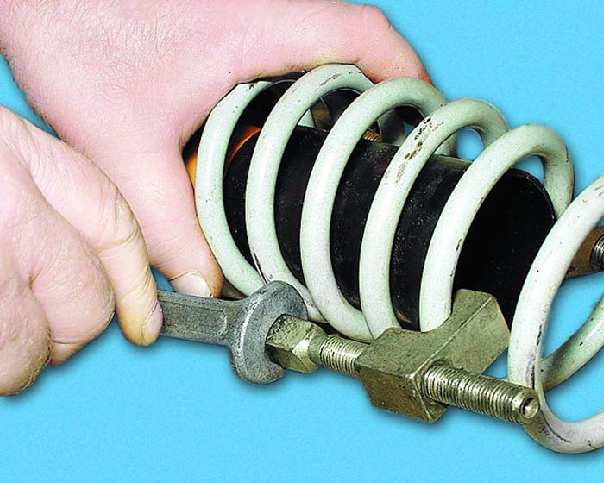

13. Снимите
пружину. При необходимости замены пружины распустите ее,
сняв стяжки. |

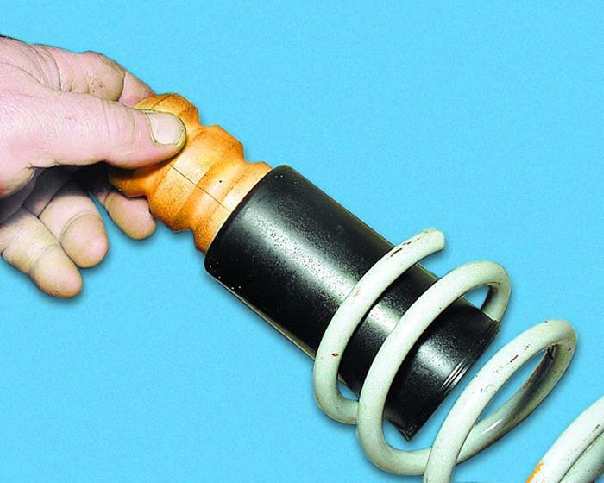

14. Выньте
из пружины защитный кожух с буфером хода сжатия. |

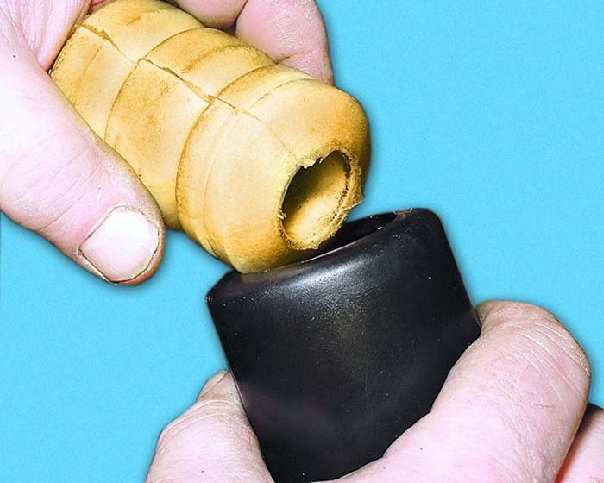

15. Выньте
буфер хода сжатия из защитного кожуха. |
|
|
|

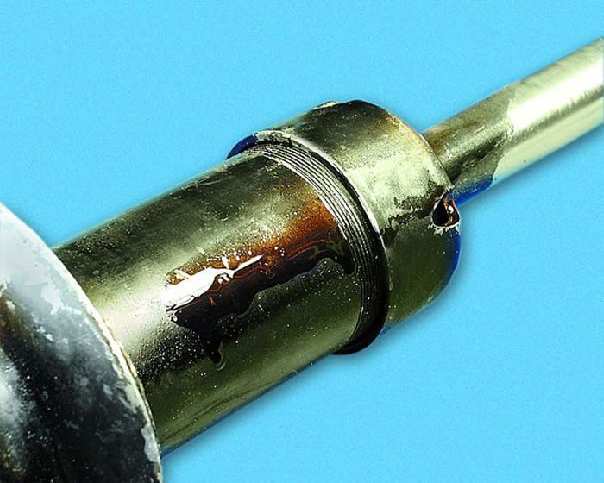

16. Замените
амортизаторную стойку при обнаружении следов подтекания
жидкости (допускается незначительное отпотевание в
верхней части корпуса стойки). |

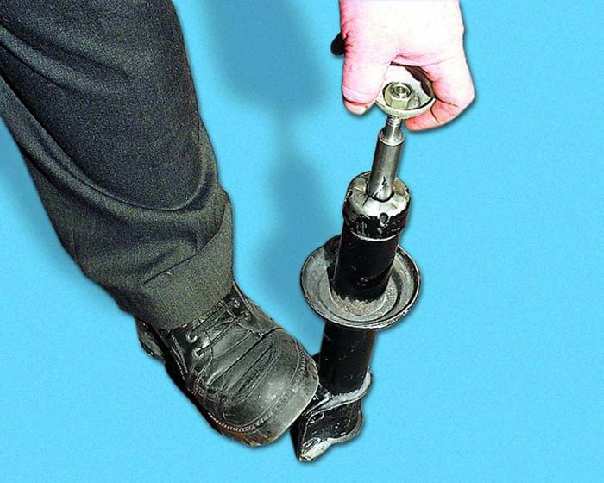

17. Несколько
раз до упора опустите и поднимите шток амортизатора.
Убедитесь, что он перемещается в обоих направлениях с
сопротивлением, без провалов, заеданий и стуков. В
противном случае замените стойку. |
18. Замените
амортизаторную стойку или шток при повреждении резьбовой
части... |
|
|
|
19. ...поврежденный
буфер хода сжатия... |
20. ...защитный
чехол при потере упругости, отслоении резины от
металлической арматуры, наличии трещин и повреждений... |
21. ...верхнюю
опору стойки при потере упругости, отслоении резины от
корпуса и деформации корпуса опоры... |
|
|
|
22. ...изношенные
обоймы опоры... |
23. ...изношенные
или разрушенные втулку, ее опорную шайбу и упорную шайбу
подшипника... |
24. ...поврежденную
верхнюю опорную чашку... |
|
|
|
25. ...просевшую
пружину, если на ней обнаружены трещины или
деформированы витки. |

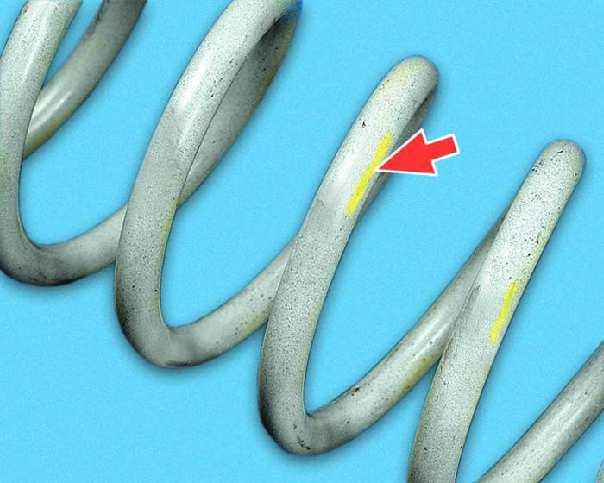

26. Имейте
в виду, что пружины делятся на две группы: А –
маркируется желтой краской и В – маркируется зеленой
краской. Рекомендуется заменять обе пружины передней
подвески. На автомобиле должны быть установлены пружины
одной группы. |
27. Замените
болты крепления стойки с поврежденной резьбой. |
|
|
|

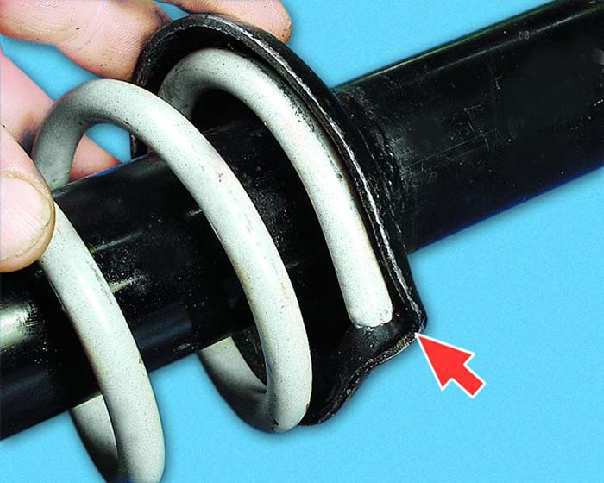

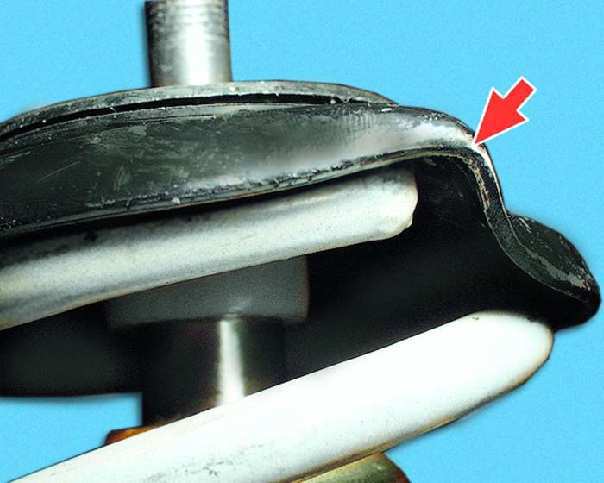

28. Соберите
телескопическую стойку в порядке, обратном разборке. При
этом концы пружины должны упираться в выступы нижней
и... |
