ВАЗ-2131. Средняя тяга рулевого механизма

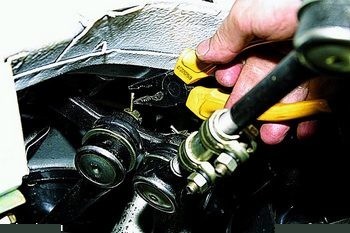

Пассатижами вынимаем шплинт…

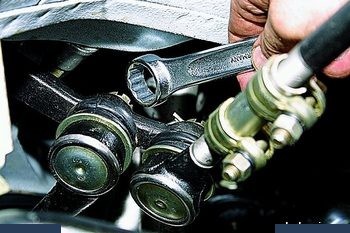

…и ключом «на 22» отворачиваем гайку крепления средней тяги к маятниковому рычагу.

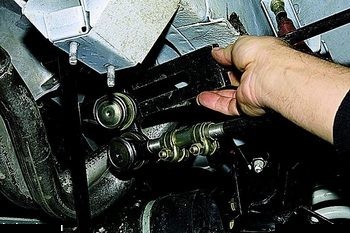

Вильчатым съемником выпрессовываем шаровой палец средней тяги из отверстия маятникового рычага.

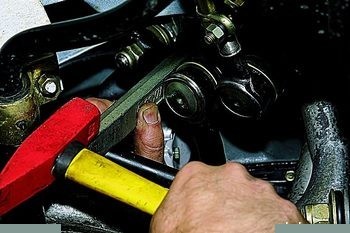

Палец также можно выпрессовать, нанеся снизу (вблизи шарнира) резкий удар зубилом с притупленным концом по маятниковому рычагу.
Вынимаем шаровой палец из проушины маятникового рычага.

Аналогично выпрессовываем шаровой палец тяги из сошки.

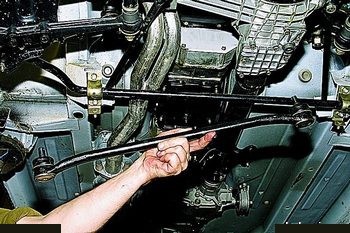

Вынимаем среднюю тягу.

Устанавливаем среднюю тягу в обратном порядке.

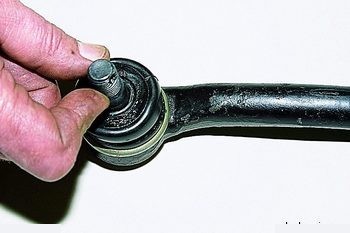

Левый палец шарнира (вставляемый в отверстие сошки), помимо вращения, может качаться (в отличие от правого).

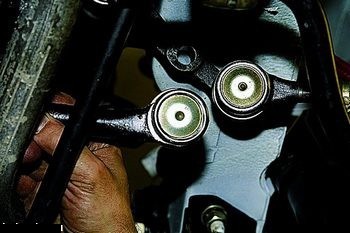

При этом тягу при установке на автомобиль ориентируем так,…

  …чтобы ее продольная ось находилась впереди осей шарниров.
