ВАЗ-2131. Балка заднего моста






Работу проводим на смотровой канаве или подъемнике. При работе на смотровой канаве вывешиваем заднюю часть автомобиля.

Отсоединяем карданный вал от фланца ведущей шестерни главной передачи (смотрите соответствующий раздел).
Снимаем задние тормозные колодки (смотрите соответствующий раздел).
Отворачиваем болты крепления держателей оболочки заднего троса стояночной тормозной системы к тормозным щитам и выводим наконечники троса из их отверстий (смотрите соответствующий раздел).
Снимаем задний тормозной шланг (смотрите соответствующий раздел).
Отсоединяем наконечник рычага регулятора давления задних тормозов к тяге кронштейна заднего моста (смотрите соответствующий раздел).
Отсоединяем от балки верхние продольные и поперечную штанги (см. , и Поперечная штанга подвески).
Подставляем под балку упоры.
Отсоединяем от балки крепления амортизаторов нижние продольные штанги (см. , и Нижняя продольная штанга подвески).
Опуская балку, снимаем пружины задней подвески.

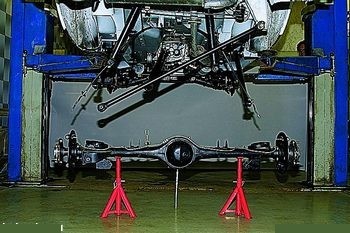

Снимаем балку.

Устанавливаем балку в обратной последовательности.
Гайки крепления штанг и амортизаторов окончательно затягиваем в положении «автомобиль на колесах».











Полезные советы

1 – кронштейн (уголок 40х40 мм);
2 – пол багажника;
3 – накладка.

Усиление крепления амортизатора

Когда в местах крепления задних амортизаторов к кузову появились усталостные трещины, есть возможность усилить крепление, установив два уголка. Размер A следует определить по месту. Это зависит от геометрии кузова.

Если предполагаете ездить по плохим дорогам с грузом, лучше такое усиление сделать сразу на новой машине.

Шарик — помощник при запрессовке

Если при замене резиновых втулок в штангах подвески металлическая втулка никак не хочет вставать на место, а конической оправки или инструментальной головки с разными наружными диаметрами нет, поможет шарик от подшипника, который должен быть чуть больше диаметра втулки. Смазав шарик мылом, можно легко установить втулку.

Запрессовка металлической втулки в резиновую.
