Задний мост автомобиля УАЗ-469Б

В отличие от автомобиля УАЗ-469 на автомобиль УАЗ-469Б устанавливается задний мост без колесных редукторов.

Картер заднего моста (рис. 70) разъемный в вертикальной плоскости, состоит из двух частей, соединенных болтами.

Задний подшипник напрессован на конец ведущей шестерни, торец которого раскернен. Чтобы снять ведущую шестерню, необходимо разъединить половины картера и вынуть дифференциал с ведомой шестерней в сборе.

Главная передача состоит из одной пары конических шестерен со спиральным зубом: ведущей 9 и ведомой 12. Передаточное число главной передачи 5,125. Ведомая шестерня установлена на коробке сателлитов и болтами крепится к ее фланцу. Ведущая шестерня установлена на двух подшипниках: с одной стороны — сдвоенный конический (передний) 10, с другой — радиальный, с цилиндрическими роликами (задний) 4. Фланец ведущей шестерни крепится гайкой 7. Сдвоенный конический подшипник регулируется прокладками 8.

Между торцом наружного кольца сдвоенного конического подшипника и буртом картера установлено регулировочное кольцо 5 положения ведущей шестерни.

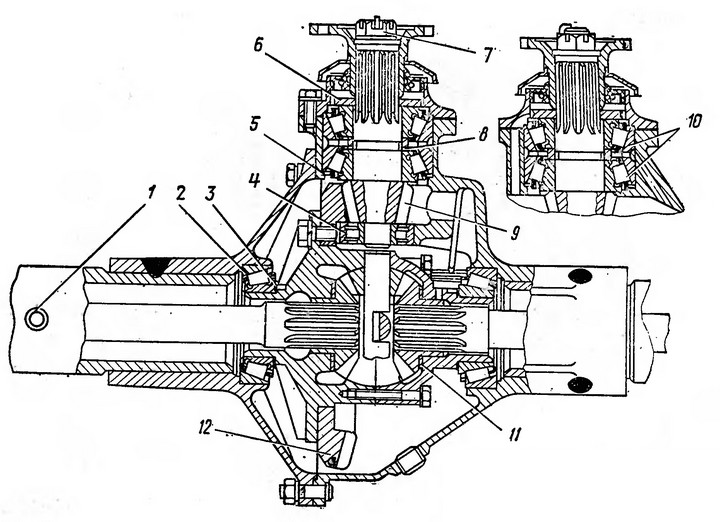

Рис. 70. Задний мост автомобиля УАЗ-469Б:
1 — предохранительный клапан; 2 — подшипник диффе­ренциала; 3 и 8 — регулировочные прокладки; 4 — зад­ний подшипник ведущей шестерни; 5 — регулировочное кольцо; 6 — маслоотгонное кольцо; 7 — гайка; 9 — веду­щая шестерня; 10 — передний подшипник ведущей ше­стерни; 11 — упорная шайба полуосевой шестерни; 12 — ведомая шестерня.

Между фланцем ведущей шестерни и сдвоенным коническим подшипником находится маслоотгонное кольцо 6.

Дифференциал конический, с четырьмя сателлитами. Шестерни полуосей имеют сменные упорные шайбы 11.

Дифференциал установлен на двух конических подшипниках 2. Между торцами коробки сателлитов и внутренними кольцами подшипников дифференциала установлены регулировочные прокладки 3.

Техническое обслуживание заднего моста автомобиля УАЗ-469Б и возможные неисправности такие же, как у заднего моста автомобиля УАЗ-469.

Как и в заднем мосту автомобиля УАЗ-469, регулировку зазоров в зацеплении шестерен и в подшипниках производите только при замене шестерен и подшипников или при появлении заметного осевого люфта ведущей или ведомой шестерен главной передачи. Замену шестерен главной передачи производите только комплектно.

Регулировку подшипника ведущей шестерни главной передачи проводите подбором толщины пакета прокладок 8 (рис. 70) и затяжкой гайки 7. Подшипник должен иметь такой предварительный натяг, чтобы осевое перемещение ведущей шестерни отсутствовало, а шестерня вращалась рукой без большого усилия.

Величину предварительного натяга подшипника проверяйте динамометром. При этом отсоедините левую половину картера, коробку дифференциала и снимите крышку подшипника ведущей шестерни, чтобы трение сальника не влияло на показания динамометра. При правильной регулировке в момент проворачивания ведущей шестерни за отверстие во фланце динамометр должен показывать усилие 1,5... 3 кгс для приработанных подшипников и 2,0... 3,5 кгс для новых подшипников. Момент затяжки гайки 7 крепления фланца ведущей шестерни должен быть равен 17... 21 кгс* м. Нельзя даже немного отворачивать гайку для того, чтобы добиться совпадения шплинтового отверстия с прорезью гайки. При недостаточной затяжке гайки возможно проворачивание внутренних колец подшипника и, как следствие, износ регулировочных прокладок и появление опасного осевого люфта.

При появлении в процессе эксплуатации автомобиля осевого люфта ведущей шестерни более 0,05 мм подтяните гайку 7.

Если при этом осевой люфт не устраняется, то уменьшите толщину пакета регулировочных прокладок и отрегулируйте подшипник, как указано выше.

Регулировку положения ведущей шестерни главной передачи производите при замене шестерен и сдвоенного конического подшипника. При этом картер моста должен быть разъединен.

При установке новой ведущей шестерни с новым или старым, но пригодным сдвоенным коническим подшипником замерьте высоту от торца внутреннего кольца, в которое упирается ведущая шестерня, до торца наружного кольца подшипника. Перед замером внутреннее кольцо прикатайте под нагрузкой 18... 20 кгс для того, чтобы ролики заняли правильное положение.

Если фактическая высота меньше 5,95 мм на какую-то величину, то уменьшите толщину регулировочного кольца 5 на эту же величину по сравнению с тем кольцом, которое было установлено в картере моста.

Если требуется заменить только сдвоенный конический подшипник, то замерьте и сравните высоту от торца внутреннего кольца, в которое упирается ведущая шестерня, до торца наружного кольца старого и нового подшипников. Если у нового подшипника замеренный размер больше или меньше, чем у старого подшипника, на какую-то величину, то новое регулировочное кольцо должно быть толще старого в первом случае и тоньше во втором случае на эту же величину.

Регулировку подшипников дифференциала производите точно так же, как и в заднем мосту автомобиля УАЗ-469.

Регулировку бокового зазора и положения шестерен главной передачи производите в таком же порядке, как в заднем мосту автомобиля УАЗ-469.

Боковой зазор должен быть в пределах 0,2 ... 0,6 мм при замере на фланце ведущей шестерни на радиусе 40 мм (проверяйте в четырех положениях ведущей шестерни через каждый оборот).

Проверку зацепления в зубьях шестерен главной передачи осуществляйте по пятну контакта (рис. 69).

В случае необходимости перемещение ведущей шестерни осуществляйте изменением толщины регулировочного кольца 5 (рис. 70). При этом регулировка сдвоенного конического подшипника не нарушается.

Перемещение ведомой шестерни производите перестановкой прокладок подшипников дифференциала так же, как для заднего моста автомобиля УАЗ-469.

Правильность произведенной регулировки подшипников проверяйте по нагреванию картера в зоне подшипников после движения автомобиля. Если нагревание сильное (свыше 90°С — вода на картере кипит), то, разобрав мост, увеличьте общую толщину пакета подобранных прокладок для сдвоенного конического подшипника, а для подшипников дифференциала уменьшите толщину прокладок со стороны картера (при боковом зазоре 0,5 мм и более) или со стороны крышки (при боковом зазоре менее 0,5 мм).
