КАРДАННАЯ ПЕРЕДАЧА АВТОМОБИЛЯ УАЗ-469

Карданная передача автомобиля УАЗ-469 состоит из двух карданных валов — заднего и переднего. Конструкции карданных валов одинаковы. Карданные валы автомобиля УАЗ-469Б и УАЗ-469 отличаются только длиной. На автомобиле УАЗ-469Б они длиннее на 10 мм и для отличия имеют на трубе маркировку краской — букву «Б».
Установка на автомобиль УАЗ-469 карданных валов от автомобиля УАЗ-469Б и наоборот недопустима.

Задний карданный вал УАЗ-469 (рис. 63) состоит из тонкостенной трубы 13, в один конец которой запрессована и приварена вилка 14 карданного шарнира, а в другой — шлицевой конец. На шлицевой конец установлена скользящая вилка 6 с внутренними шлицами, которая перемещается по шлицам вала при изменении его длины.
Для удержания смазки и предохранения шлицевого соединения от загрязнения с одной стороны во внутреннюю полость скользящей вилки запрессована заглушка 7, а с другой — у торца скользящей вилки установлено сальниковое уплотнение, состоящее из резинового 11 и войлочного 10 колец. Обойма 12 сальников навернута на конец скользящей вилки и закернена в двух местах.

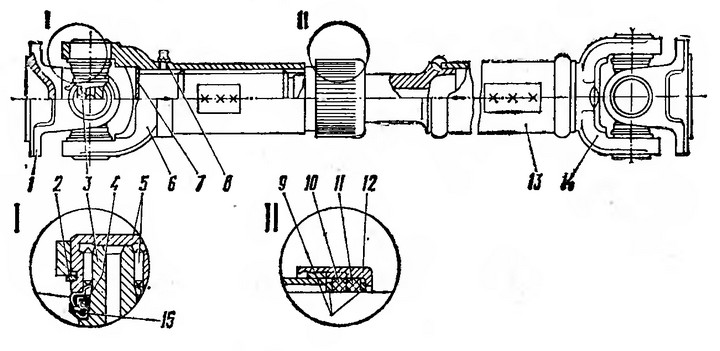

Рис. 63. Задний карданный вал УАЗ-469:
1 — фланец; 2 — стопорное кольцо; 3 — крестовина: 4 — резиновая армированная манжета; 5 — игольчатый подшипник; 6 — скользящая вилка; 7 — заглушка; 8 — пресс-масленка; 9 — стальные разрезные кольца; 10 — войлочное кольцо; 11 — резиновое кольцо; 12 — обойма; 13 — труба карданного вала; 14 — вилка карданного шарнира; 15 — торцовые уплотнители подшипников.

На концах вала расположены карданные шарниры, которые состоят из двух вилок, сочлененных крестовиной 3. На цапфы крестовин установлены игольчатые подшипники 5. Стаканы игольчатых подшипников запрессованы в отверстия ушков вилок и удерживаются стопорными кольцами 2.
Для обеспечения надежной защиты игольчатых подшипников от попадания воды, грязи и для удержания смазки в штампованные обоймы подшипников установлены резиновые армированные манжеты 4 с пружиной в сборе, а на цапфы крестовин напрессованы торцовые уплотнители 15 подшипников.
Шлицевое соединение смазывается через пресс-масленку 5, ввернутую в скользящую вилку, а игольчатые подшипники смазываются через пресс-масленку на крестовине. Смазка к подшипникам подводится по каналам в цапфах крестовины.
Соединение карданного вала с раздаточной коробкой и ведущим мостом осуществляется с помощью фланцев 1 болтами с пружинными шайбами, гайками. Момент затяжки болтов 3,6...4,4 кгс • м.
Шлицевое соединение установленного на автомобиль карданного вала располагается у раздаточной коробки.

Передний карданный вал УАЗ-469

Передний карданный вал (рис. 64). Во избежание задевания переднего карданного вала за детали двигателя при угловых перемещениях определенная его часть, находящаяся в опасной зоне задевания, выполнена из сплошного вала 1, имеющего значительно меньший диаметр, чем труба 2 на остальной длине вала.

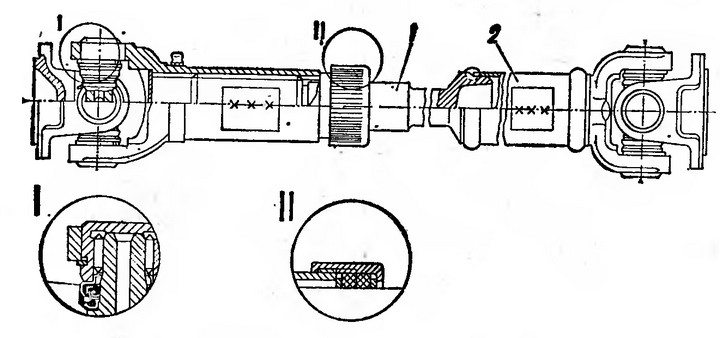

Рис. 64. Передний карданный вал УАЗ-469:
1 — сплошной вал; 2 — труба карданного вала

Остальные детали, входящие в сборку переднего карданного вала, применяются те же, что и в заднем карданном вале.
Карданные валы подвергаются динамической балансировке. Поэтому, если вал разбирался, при сборке все детали ставьте на свои первоначальные места. Обе вилки любого вала должны обязательно лежать в одной плоскости. Для облегчения сборки на карданных валах имеются стрелки-метки, которые совмещайте. Нарушение балансировки вызывает вибрации, разрушающие трансмиссию. При износе или поломке отдельных деталей вала нужно менять весь вал, если нет возможности его балансировать. Допускается замена комплекта крестовины с подшипниками и сальниками в сборе без балансировки вала, если при этом не появляется вибрация.
Техническое обслуживание карданных валов при эксплуатации автомобиля заключается в периодической проверке и затяжке болтов, крепящих фланцы карданов, периодической смазке карданов, очистке валов от грязи.
Своевременная и качественная смазка в значительной степени определяет срок службы карданной передачи автомобиля. Смазку в игольчатые подшипники подавайте до тех пор, пока она не появится из-под рабочих кромок всех сальников крестовины.
Наименование применяемых смазок и периодичность обслуживания указаны в таблице смазки автомобиля.
Применение солидола и смесей, его содержащих, при смазке игольчатых подшипников, может привести к быстрому их выходу из строя.
Вводить в шлицы излишнюю смазку не следует, так как она будет выбрасываться из шлицевого соединения, что приводит к преждевременному выходу из строя сальников и может выбить заглушку скользящей вилки.
Для смазки карданов пользуйтесь специальным наконечником, надеваемым на шприц. Этот наконечник входит в комплект инструмента водителя.
Никаких регулировок карданные валы авто УАЗ-469 не требуют.
