Раздатка УАЗ-469 (раздаточная коробка) (рис. 61) распределяет крутящий момент между ведущими мостами. Кроме того, дополнительная понижающая передача раздаточной коробки позволяет увеличить силу тяги на ведущих колесах и расширить диапазон передач трансмиссии до восьми передач вперед и двух назад,
Корпус раздаточной коробки состоит из двух частей — картера и крышки.
Точность центрирования деталей обеспечивается двумя трубчатыми установочными штифтами. Обработка картера и крышки производится совместно, и детали эти в отдельности не взаимозаменяемы.
Вал привода заднего моста передает крутящий момент на задний карданный вал и изготовлен за одно целое с шестерней, которая обеспечивает привод на передний мост и участвует в образовании понижающей передачи. Вал имеет наружные прямобочные шлицы, на которых закрепляется ведущая шестерня спидометра и фланец для соединения с задним карданным валом (рис. 61).
Вал установлен на двух шариковых подшипниках.
В передней части вала имеются внутренние эвольвентные шлицы для включения прямой передачи.

Рис. 61. Раздатка УАЗ-469.
1 - ведущий вал; 2 — ведущая шестерня: 3 — вилка включения прямой и понижающей передач; 4 — вал привода заднего моста; 5 и 10 — подшипники вала привода заднего моста; 6 — ведущая шестерня спидометра; 7 — ведомая шестерня спидометра; 8 — крышка картера; 9 — маслоотражатель; 11 — крышка; 12, 40 и 42 — упорные кольца; 13 — упорная шайба; 14 и 50 — сальники; 15 и 53 — фланцы; 16 и 51 — шайбы; 17, 38, 44, 52 — гайки; 18 — крышка; 19 — вилка включения переднего моста; 20 — пресс-масленка; 21 — рычаг включения переднего моста: 22 — рычаг включения прямой и понижающей передач; 23 — пружины отжимные рычагов; 24 — шайба; 25 — ось рычагов; 26 — кронштейн; 21 — рычаг включения прямой и понижающей передач; 28 — шток вилки включения прямой и понижающей передач; 29 — рычаг включения переднего моста; 30 — шток вилки включения переднего моста; 31 — крышка механизма переключения раздатки УАЗ-469; 32 — шарик фиксатора; 33 — пружина фиксатора; 34 — заглушка; 35 — шток вилки включения переднего моста; 36 — шток вилки включения прямой и понижающей передач; 37 и 54 — подшипники промежуточного вала; 39 — шестерня включения переднего моста; 41 — крышка задних подшипников; 43 — вал привода переднего моста; 45, 48 — подшипники вала привода переднего моста; 46 — стопорная пластина; 47 — пробка сливного отверстия; 49 — крышка; 55 — заглушка; 56 — промежуточный вал; 57 — упорный стакан подшипника.

Все детали на валу — передний подшипник, ведущая шестерня спидометра, маслоотражатель, задний подшипник, упорная шайба и фланец закрепляются с помощью специальной гайки и шайбы. Стопорение гайки раздаточной коробки УАЗ-469 производится вдавливанием ее буртика в один из пазов вала (рис. 62).
Промежуточный вал изготовлен за одно целое с промежуточной шестерней понижающей передачи и в задней части имеет эвольвентные шлицы для посадки шестерни включения переднего моста (рис. 61). Опорами вала являются два подшипника.
Задний подшипник на валу закрепляется специальной гайкой, которая стопорится вдавливанием ее буртика в один из пазов вала (рис. 62).

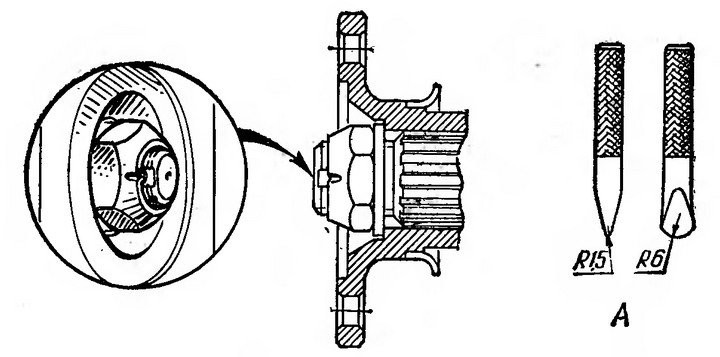

Рис. 62. Стопорение гаек раздаточной коробки УАЗ-469:
А — профиль инструмента.

Вал привода переднего моста (рис. 61) передает крутящий момент на передний карданный вал и изготовлен за одно целое с ведомой шестерней.
Вал установлен на двух подшипниках и фиксируется так же, как и промежуточный вал.
Механизм переключения раздаточной коробки (рис. 61) имеет две вилки 3 и 19, входящие своими лапками в соединение с подвижными шестернями. Вилки перемещаются по неподвижным штокам и снабжены пружинными фиксаторами. В штоках для фиксации положений имеются вырезы.
Рычаги переключения раздатки УАЗ-469 размещены в отдельной крышке 31, установленной на верхнем наклонном люке картера. Крышка также служит опорой для размещения двух подвижных штоков 28 и 30, на которых с помощью штифтов закреплены рычаги переключения 27 и 29. Передние концы штоков выходят из крышки и имеют пальцы для соединения с рычагами 21 и 22, управляемыми водителем. В передней части крышки отверстия для штоков уплотнены резиновыми кольцами. В задней части отверстия для штоков закрыты заглушками.
Между штоками заложен шарик ? 11 мм, который выполняет роль замка (не позволяет включить понижающую передачу, пока не включен передний мост). Отверстие под шарик и два отверстия для установки штифтов в поводки и штоки закрыты заглушками.
В процессе эксплуатации техническое обслуживание сводится к проверке уровня смазки и замене ее в сроки, предусмотренные таблицей смазки, а также к периодической проверке всех резьбовых креплений. При обнаружении течи выясните причину и неисправные детали (прокладки, уплотнительные кольца и др.) замените.
При смене смазки в картере раздаточной коробки УАЗ-469 или ее доливке необходимо одновременно проверять уровень смазки в коробке передач. Уровень должен быть у нижнего края заливных отверстий.
Регулировок раздатка УАЗ-469 не имеет.
Ось рычагов переключения смазывается через пресс-масленку, доступ к которой снизу.
