—хема электрооборудовани€ автомобил€ ”ј«Ц3153







8.0 Ёлектрооборудование ”ј« 3151

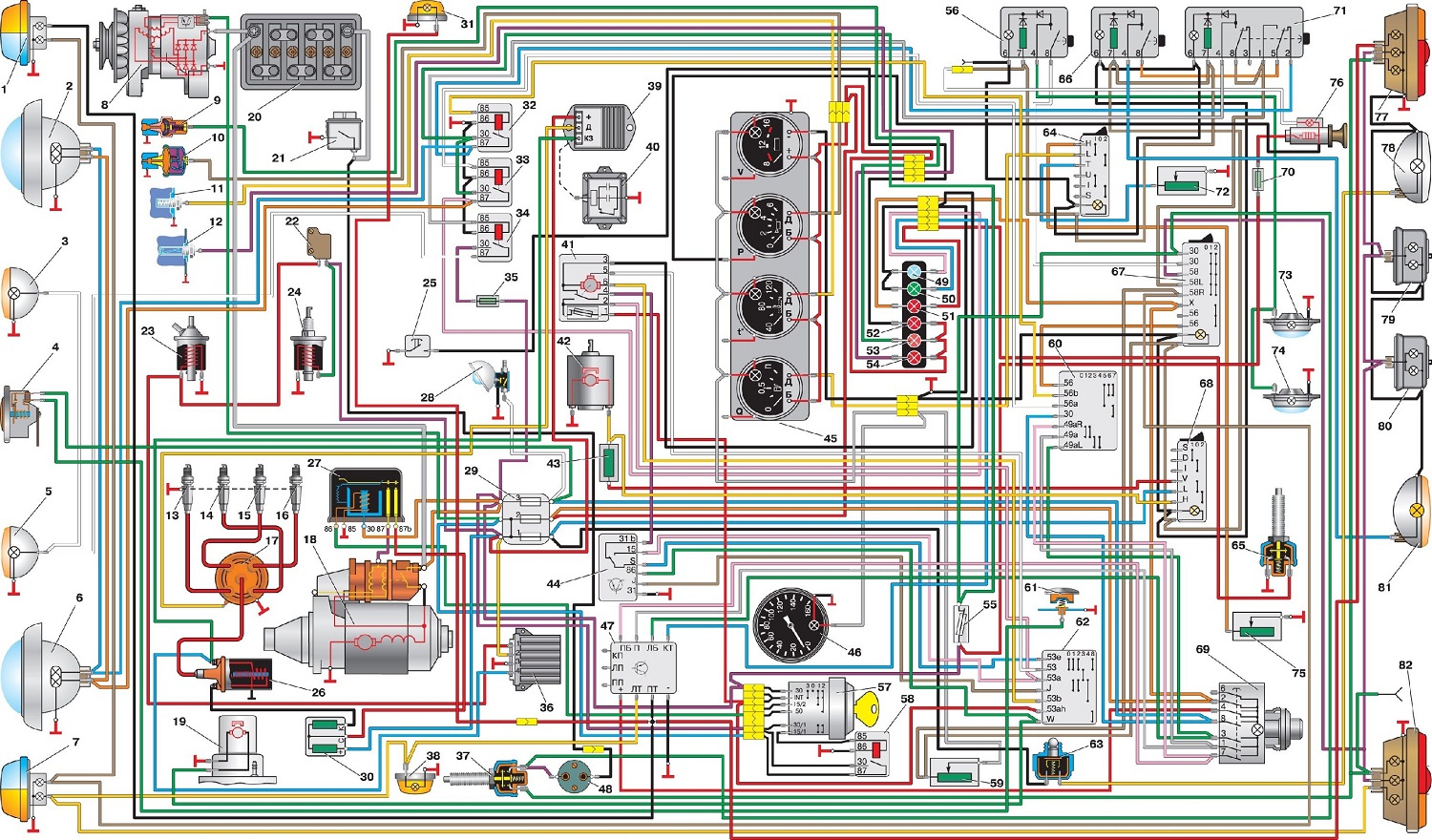

–ис. 7.2. —хема электрооборудовани€ автомобил€ ”ј«Ц3153: 1 Ц фонарь передний; 2 Ц фара; 3 Ц противотуманна€ фара; 4 Ц сигнал звуковой; 5 Ц противотуманна€ фара; 6 Ц фара; 7 Ц фонарь передний; 8 Ц генератор; 9 Ц датчик аварийного давлени€ масла; 10 Ц датчик давлени€ масла; 11 Ц датчик температуры охлаждающей жидкости; 12 Ц датчик аварийной температуры охлаждающей жидкости; 13, 14, 15, 16 Ц свеча зажигани€; 17 Ц датчик-распределитель;
18 Ц стартер; 19 Ц электроомыватель; 20 Ц аккумул€торна€ батаре€; 21 Ц выключатель Ђмассыї; 22 Ц микропереключатель; 23 Ц электромагнитный клапан Ёѕ’’; 24 Ц электромагнитный клапан карбюратора; 25 Ц выключатель контрольной лампы неисправности тормозной системы; 26 Ц катушка зажигани€; 27 Ц реле стартера; 28 Ц подкапотна€ лампа; 29 Ц блок предохранителей; 30 Ц сопротивление добавочное; 31 Ц боковой повторитель; 32, 33 Ц реле переключени€ света фар; 34 Ц реле противотуманных фар; 35 Ц предохранитель противотуманных фар; 36 Ц блок Ёѕ’’; 37 Ц выключатель стоп-сигнала; 38 Ц боковой повторитель; 39 Ц коммутатор транзисторный; 40 Ц вибратор аварийный; 41 Ц стеклоочиститель; 42 Ц электродвигатель отопител€; 43 Ц сопротивление отопител€; 44 Ц прерыватель стеклоочистител€; 45 Ц щиток приборов; 46 Ц спидометр; 47 Ц реле указателей поворотов и аварийной сигнализации; 48 Ц розетка штепсельна€;
49 Ц контрольна€ лампа включени€ дальнего света фар; 50 Ц контрольна€ лампа указателей поворотов; 51 Ц контрольна€ лампа включени€ сто€ночного тормоза; 52 Ц контрольна€ лампа неисправности тормозной системы; 53 Ц контрольна€ лампа аварийного давлени€ масла; 54 Ц контрольна€ лампа аварийной температуры охлаждающей жидкости; 55 Ц предохранитель тепловой 20 ј; 56 Ц выключатель плафона освещени€ салона; 57 Ц выключатель зажигани€; 58 Ц реле выключател€ зажигани€; 59 Ц реостат освещени€ приборов; 60 Ц переключатель световой сигнализации; 61 Ц кнопка звукового сигнала; 62 Ц переключатель стеклоочистител€; 63 Ц выключатель фонар€ заднего хода; 64 Ц переключатель датчиков уровн€ топлива; 65 Ц выключатель контрольной лампы сто€ночного тормоза;
66 Ц выключатель заднего противотуманного фонар€; 67 Ц выключатель наружного освещени€; 68 Ц переключатель отопител€; 69 Ц выключатель аварийной сигнализации; 70 Ц предохранитель прикуривател€; 71 Ц выключатель противотуманных фар; 72 Ц датчик уровн€ топлива; 73, 74 Ц плафоны освещени€ салона;
75 Ц датчик уровн€ топлива; 76 Ц прикуриватель; 77 Ц фонарь задний; 78 Ц фонарь заднего хода; 79, 80 Ц фонари освещени€ номерного знака; 81 Ц задний противотуманный фонарь; 82 Ц фонарь задний
