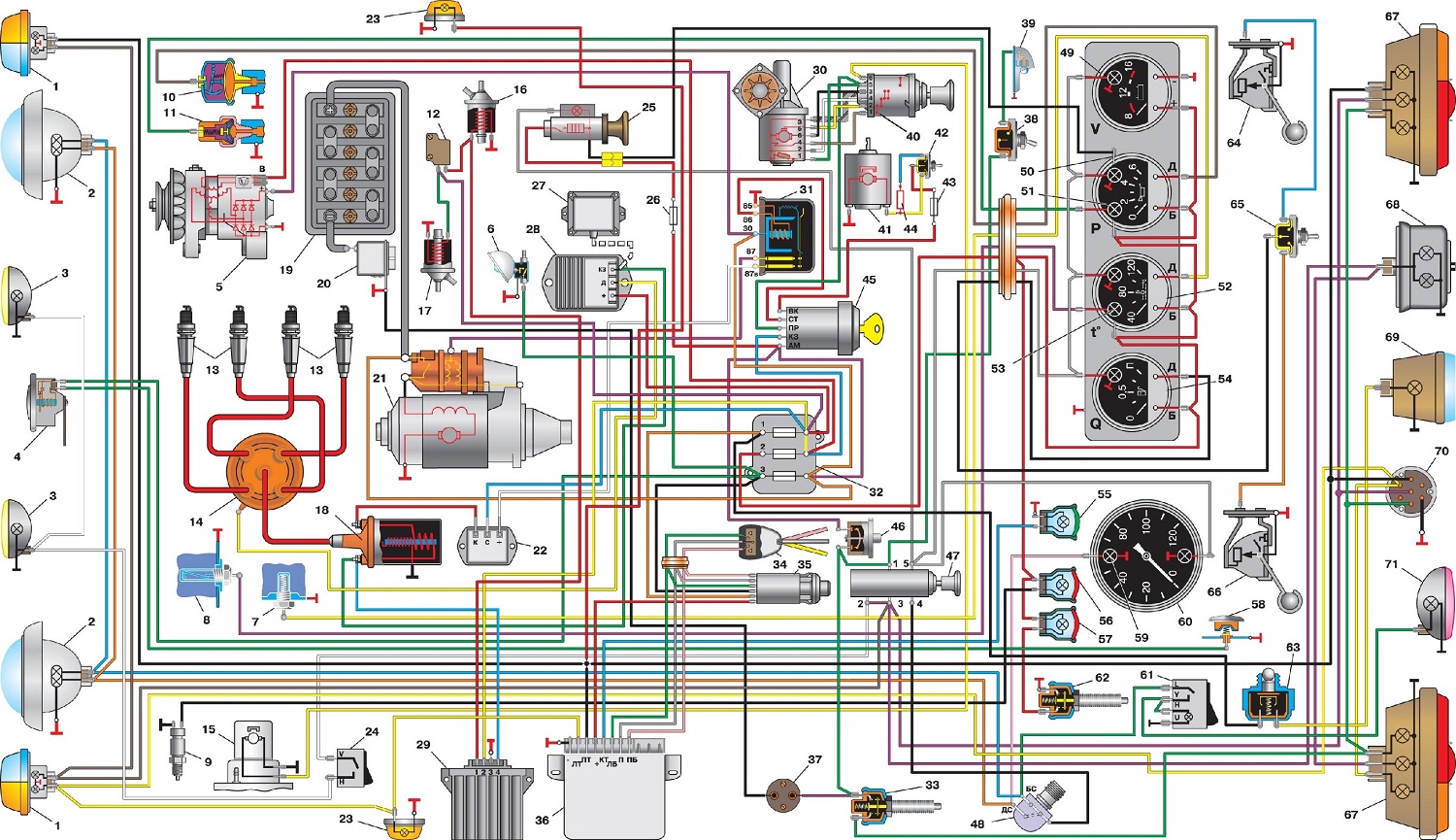

Рис. 7.1. Схема электрооборудования автомобилей
семейства УАЗ–31512 (кроме УАЗ–3153): 1 – передний
фонарь; 2 – фара; 3 – противотуманная фара; 4 –
звуковой сигнал; 5 – генератор; 6 – подкапотная
лампа;
7 – датчик
указателя темпеpатуpы охлаждающей жидкости в блоке
цилиндpов;
8 – датчик
сигнальной лампы аваpийного пеpегpева охлаждающей
жидкости в pадиатоpе; 9 – датчик сигнальной лампы
аварийного состояния гидропривода тормозной системы;
10 – датчик указателя давления масла; 11 – датчик
сигнальной лампы аварийного давления масла; 12 –
микровыключатель управлениия ЭПХХ; 13 – свечи
зажигания; 14 – датчик-распределитель; 15 –
электpодвигатель омывателя ветрового стекла; 16 –
электромагнитный клапан ЭПХХ;
17 –
электромагнитный клапан карбюратора; 18 – катушка
зажигания; 19 – аккумуляторная батарея; 20 –
выключатель «массы»; 21 – стартер; 22 – добавочное
сопротивление; 23 – боковой повторитель указателя
поворота; 24 – выключатель противотуманных фар; 25 –
прикуриватель; 26 – предохранитель прикуривателя; 27
– аварийный вибратор; 28 – транзисторный коммутатор;
29 – электронный блок управления ЭПХХ; 30 –
электродвигатель стеклоочистителя;
31 – реле стартера;
32 – блок плавких предохранителей; 33 – выключатель
сигнала торможения; 34 – переключатель указателей
поворота; 35 – выключатель аварийной сигнализации;
36 – прерыватель указателей поворота; 37 –
штепсельная розетка;
38 – выключатель фонаря освещения кузова; 39 –
фонарь освещения кузова; 40 – переключатель
электродвигателя стеклоочистителя и омывателя; 41 –
электродвигатель вентилятора отопителя; 42 –
переключатель электродвигателя вентилятора отопителя;
43 – резистор отопителя; 44 – предохранитель
электродвигателя отопителя; 45 – выключатель
зажигания; 46 – тепловой пpедохpанитель; 47 –
центральный переключатель света; 48 – ножной
пеpеключатель света; 49 – вольтметр; 50 – указатель
давления масла; 51 – сигнальная лампа аварийного
давления масла; 52 – указатель температуры
охлаждающей жидкости в блоке цилиндров двигателя; 53
– сигнальная лампа аварийного перегрева охлаждающей
жидкости в радиаторе; 54 – указатель уровня топлива;
55 – сигнальная
лампа указателей поворота; 56 – сигнальная лампа
аварийного состояния гидропривода тормозной системы;
57 – сигнальная лампа включения стояночной тормозной
системы; 58 – кнопка звукового сигнала; 59 –
сигнальная лампа включения дальнего света фар; 60 –
спидометр; 61 – выключатель протитуманного фонаря;
62 – выключатель сигнальной лампы стояночной
тормозной системы; 63 – выключатель фонаря заднего
хода; 64 – датчик указателя уровня топлива в правом
баке; 65 – переключатель датчиков уровня топлива; 66
– датчик указателя уровня топлива в левом баке; 67 –
фонарь задний; 68 – фонарь освещения номерного
знака; 69 – фонарь заднего хода; 70 – штепсельная
розетка прицепа; 71 – фонарь задний противотуманный
