Схема электрооборудования автомобиля УАЗ–39095 с многофункциональными подрулевыми переключателями



8.0 Электрооборудование УАЗ 3151

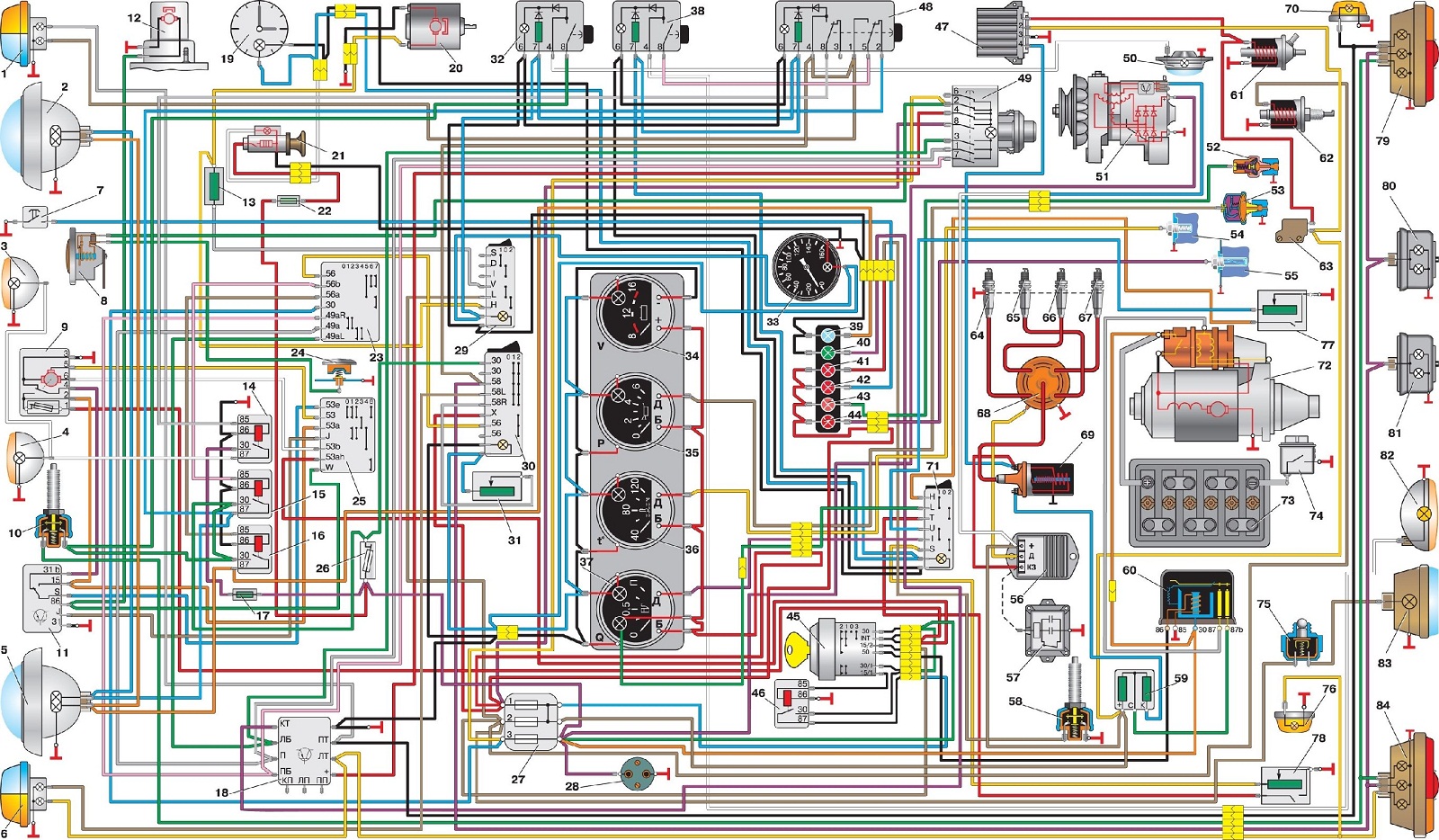

Рис. 7.8. Схема электрооборудования автомобиля УАЗ–39095 с многофункциональными подрулевыми переключателями: 1 – фонарь передний; 2 – фара; 3, 4 – противотуманные фары; 5 – фара; 6 – фонарь передний; 7 – выключатель контрольной лампы неисправности тормозной системы; 8 – сигнал звуковой;
9 – стеклоочиститель; 10 – выключатель стоп-сигнала; 11 – прерыватель стеклоочистителя; 12 – электроомыватель; 13 – сопротивление отопителя; 14 – реле противотуманных фар; 15, 16 – реле переключения света фар; 17 – предохранитель противотуманных фар 10 А; 18 – реле указателей поворотов и аварийной сигнализации; 19 – часы; 20 – электродвигатель отопителя; 21 – прикуриватель;
22 – предохранитель прикуривателя 16 А; 23 – переключатель указателей поворота и световой сигнализации; 24 – кнопка звукового сигнала; 25 – переключатель стеклоочистителя; 26 – предохранитель тепловой 20 А; 27 – блок предохранителей; 28 – розетка штепсельная; 29 – переключатель отопителя кабины; 30 – выключатель наружного освещения; 31 – реостат подсветки приборов; 32 – выключатель плафона освещения кабины; 33 – спидометр; 34 – указатель напряжения; 35 – указатель давления масла; 36 – указатель температуры охлаждающей жидкости; 37 – указатель уровня топлива; 38 – выключатель заднего противотуманного фонаря; 39 – контрольная лампа дальнего света фар; 40 – контрольная лампа указателей поворотов; 41 – контрольная лампа включения стояночного тормоза;
42 – контрольная лампа неисправности тормозной системы; 43 – контрольная лампа аварийного давления масла; 44 – контрольная лампа аварийной температуры охлаждающей жидкости; 45 – выключатель зажигания; 46 – реле выключателя зажигания; 47 – блок управления ЭППХ; 48 – выключатель противотуманных фар; 49 – выключатель аварийной сигнализации; 50 – плафон освещения кабины; 51 – генератор; 52 – датчик аварийного давления масла; 53 – датчик давления масла; 54 – датчик температуры охлаждающей жидкости; 55 – датчик аварийной температуры охлаждающей жидкости; 56 – коммутатор транзисторный; 57 – вибратор аварийный; 58 – выключатель контрольной лампы стояночного тормоза; 59 – сопротивление добавочное; 60 – реле стартера; 61 – электромагнитный клапан ЭППХ; 62 – электромагнитный клапан разбалансировки; 63 – микропереключатель; 64, 65, 66, 67 – свечи зажигания; 68 – датчик-распределитель; 69 – катушка зажигания; 70 – боковой повторитель; 71 – переключатель датчиков уровня топлива; 72 – стартер; 73 – аккумуляторная батарея; 74 – выключатель «массы»; 75 – выключатель фонаря заднего хода; 76 – боковой повторитель; 77, 78 – датчики уровня топлива; 79, 84 – фонари задние; 80, 81 – фонари освещения номерного знака; 82 – задний противотуманный фонарь; 83 – фонарь заднего хода
