Схема электрооборудования автомобилей УАЗ–3741, –3909, –3962, –2206



8.0 Электрооборудование УАЗ 3151

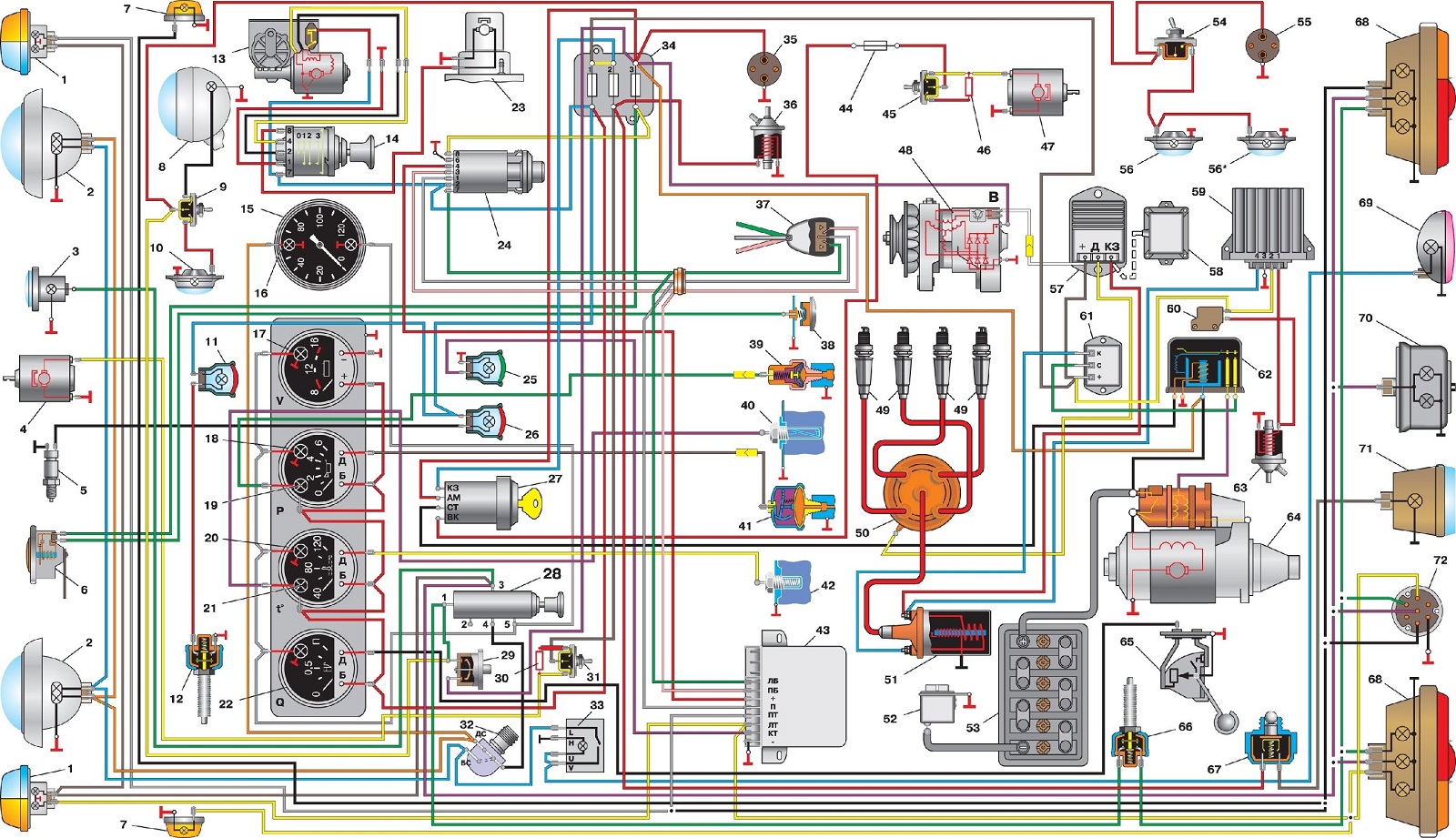

Рис. 7.3. Схема электрооборудования автомобилей УАЗ–3741, –3909, –3962, –2206: 1 – фонарь передний; 2 – фара; 3 – фонарь спецзнака (только для УАЗ–3962); 4 – электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
5 – датчик сигнальной лампы аварийного состояния гидропривода тормозов; 6 – сигнал звуковой; 7 – повторитель боковой указателя поворота; 8 – фара поворотная (только для УАЗ–3962); 9 – переключатель поворотной фары; 10 – плафон освещения кабины; 11 – лампа сигнальная включения стояночной тормозной системы; 12 – выключатель сигнальной лампы стояночной тормозной системы; 13 – электродвигатель стеклоочистителя; 14 – переключатель электродвигателя стеклоочистителя и омывателя; 15 – спидометр; 16 – лампа сигнальная включения дальнего света фар; 17 – вольтметр; 18 – указатель давления масла; 19 – лампа сигнальная аварийного давления масла;
20 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя;
21 – лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе;
22 – указатель уровня топлива; 23 – электродвигатель омывателя; 24 – выключатель аварийной сигнализации; 25 – лампа сигнальная указателей поворота; 26 – лампа сигнальная аварийного состояния гидропривода тормозной системы; 27 – выключатель зажигания; 28 – переключатель света центральный; 29 – предохранитель тепловой;
30 – сопротивление отопителя; 31 – переключатель электродвигателя вентилятора отопителя; 32 – переключатель света фар; 33 – выключатель заднего противотуманного фонаря; 34 – блок плавких предохранителей; 35 – розетка штепсельная; 36 – электромагнитный клапан разбалансировки; 37 – переключатель указателей поворота;
38 – кнопка звукового сигнала; 39 – датчик сигнальной лампы аварийного давления масла; 40 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе; 41 – датчик указателя давления масла; 42 – датчик указателя температуры охлаждающей жидкости в блоке цилиндров; 43 – прерыватель указателя поворота;
44 – предохранитель отопителя (только для УАЗ–3962, УАЗ–2206); 45 – переключатель электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); 46 – сопротивление переключателя электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); 47 – электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); 48 – генератор; 49 – свеча зажигания; 50 – датчик-распределитель; 51 – катушка зажигания; 52 – выключатель «массы»; 53 – батарея аккумуляторная; 54 – выключатель плафонов; 55 – розетка штепсельная (только для УАЗ–3962, УАЗ–2206); 56 – плафон; 56* – плафон (только для УАЗ–3962, УАЗ–2206); 57 – коммутатор транзисторный; 58 – вибратор аварийный; 59 – блок электронный управления карбюратором; 60 – микровыключатель; 61 – сопротивление добавочное; 62 – реле дополнительное стартера; 63 – клапан электромагнитный; 64 – стартер; 65 – датчик указателя уровня топлива в баке; 66 – выключатель сигнала торможения; 67 – выключатель фонаря заднего хода; 68 – фонарь задний; 69 – фонарь задний противотуманный; 70 – фонарь освещения номерного знака; 71 – фонарь заднего хода; 72 – розетка штепсельная прицепа
